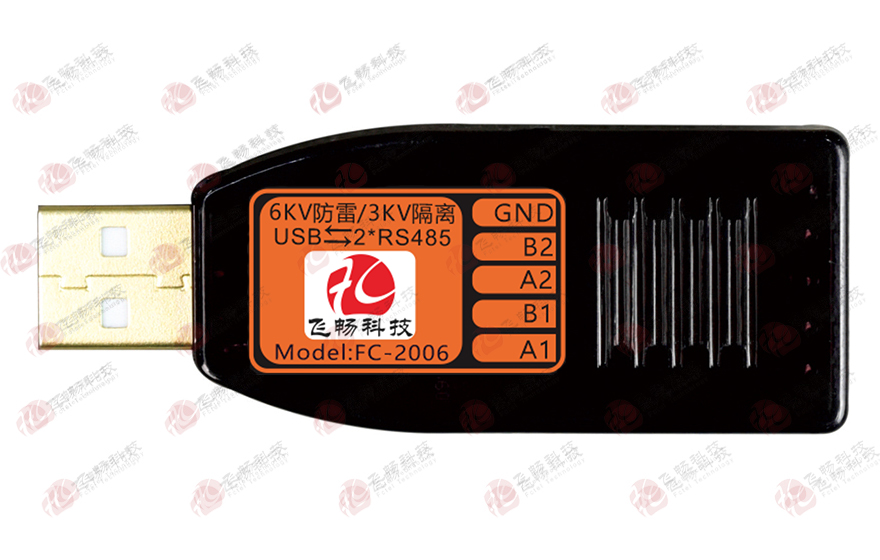

工业级 3KV隔离/6KV防雷型 USB转2路高速RS485转换器

型号：FC-2006次留言分享

描述：本型号FC-2006基本功能为USB转2路3KV隔离/6KV雷击防护高速RS485，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有

产品描述

功能特点

产品描述

本型号FC-2006基本功能为USB转2路3KV隔离/6KV雷击防护高速RS485，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。
有别于市售的其它同类廉价产品，本产品：
◆ 工业级工作温度(-40到+85度)，
◆ 串口3KV隔离(接入AC~380V不烧USB口)/6KV三级防雷防护(10/700us电流波内阻40Ω)；
◆ 金色USB内置TVS防护(±15kV-空气和±8kV-接触)，

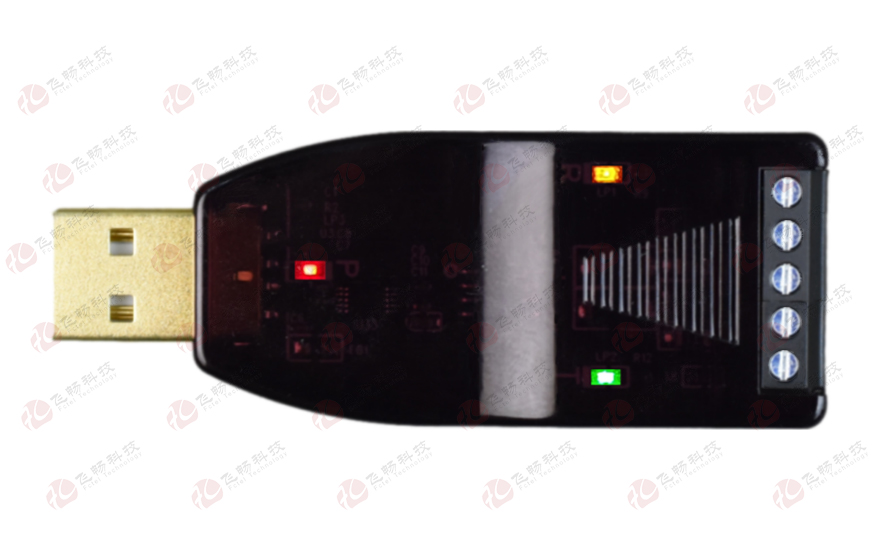

◆ 独具5个LED灯，电源:红灯，2路串口收:橙灯，2路串口发:绿灯。

功能特点

◆  全速 USB 设备接口，兼容 USB v2.0。
◆ 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
◆  计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 硬件全内置收发缓冲区，2路RS485接口支持通讯波特率 1200bps～10Mbps
◆ 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位。
◆ 通信线选截面积为0.5mm 以上的铜质屏蔽双绞线，最大通信距离为3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆ 最少组网站点数为 128 个，最多组网站点数由各站点的 RS485 输入阻抗决定。
◆ 5个LED指示灯：电源：红灯，2路串口数据收：橙灯，2路串口数据发：绿灯，方便监控状态。
◆  金色USB端口，电源USB 供电，工作电流工作电流<30mA，USB接口防护：静电保护可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)
◆  RS485串口带3KV隔离当长时间接入AC~220V或AC~380V高压时只烧RS485接口不烧USB口及相连设备。
◆  RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40Ω 标准;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

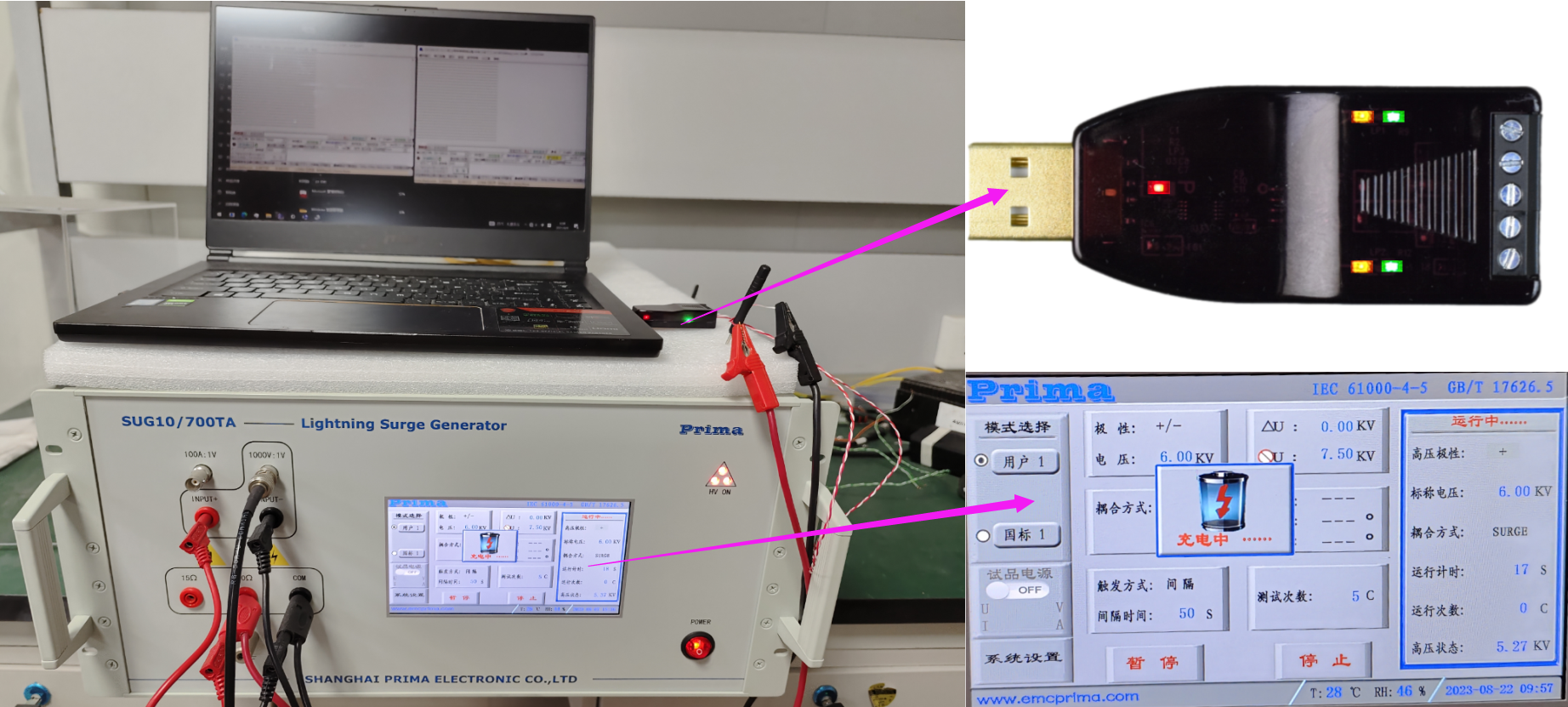

USB直接连电脑雷击测试：2*RS485接口可过：短路电流波10/700μs开路峰值电压6KV内阻40Ω的雷击测试

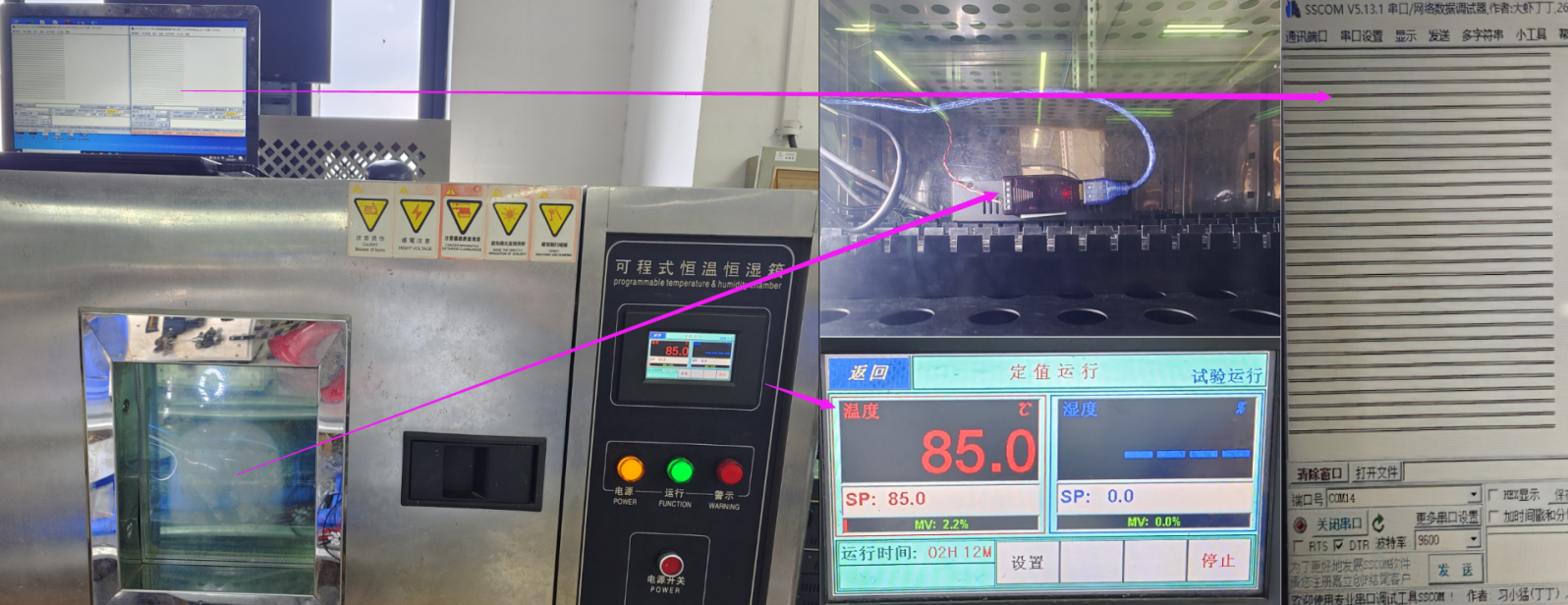

+85度高温测试：在设置成+85度的老化箱里，转换器能正常工作，不会丢包及死机

技术参数

◆ 串行接口
标准
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口 :
RS-485 : A+，B-，GND
物理接口：5芯3.81mm间距螺钉式端子

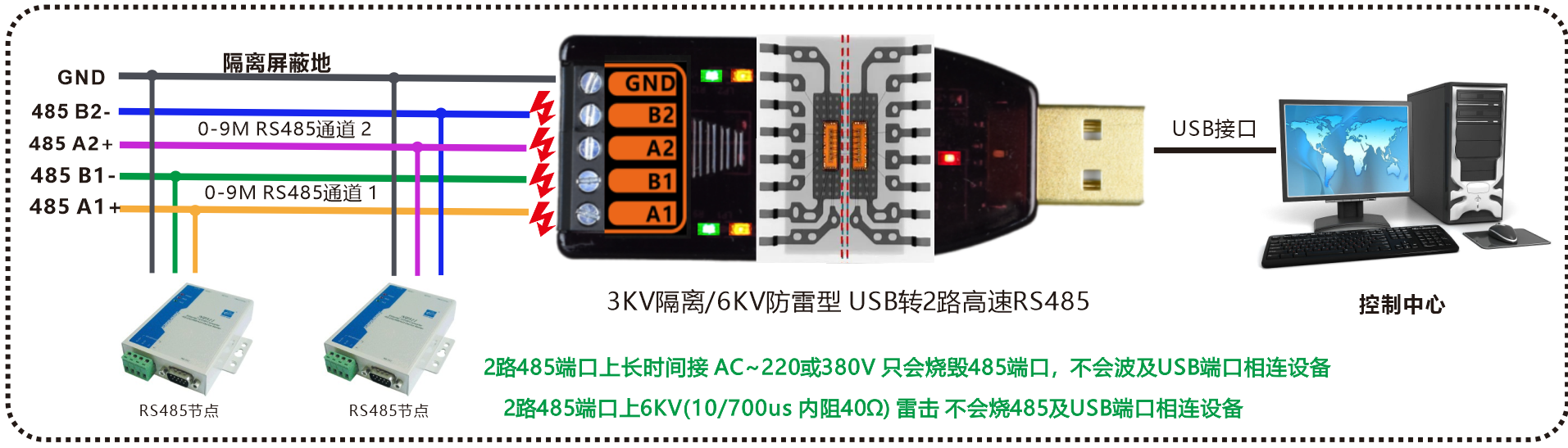

名称	5位端子描述
GND	2路485的屏蔽隔离地
485 B2	第2路RS485 数据负脚
485 A2	第2路RS485 数据正脚
485 B1	第1路RS485 数据负脚
485 A1	第1路RS485 数据正脚
