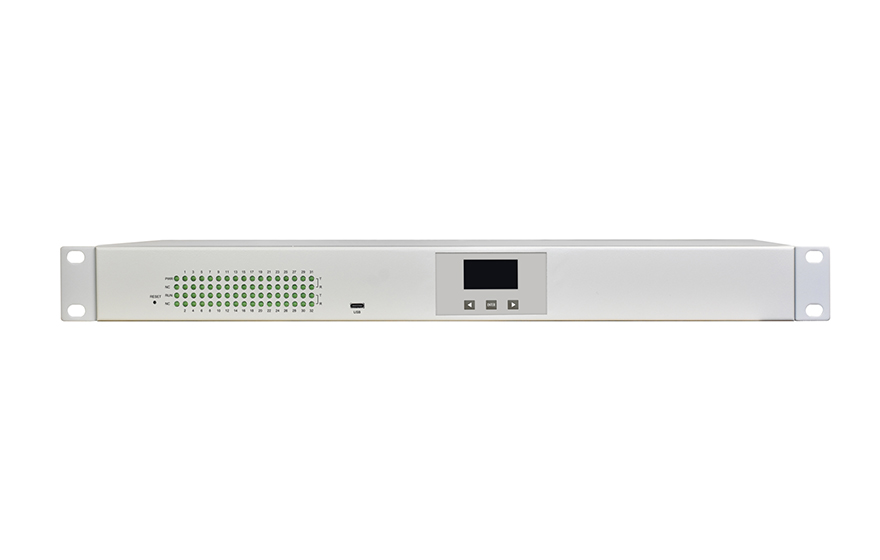

机架式32路串口服务器 (带WEB与SNMP网管)

型号:机架式32路串口服务器 (带WE留言

描述:本工业轨式串口服务器是是一款能让串口设备立即具备联网能力的串口联网服务器,可以把分散的串行设备、主机等通过网络来集中管理。该产品支持32路RS-232/RS-422/RS-485转2路千兆以太网

产品描述
本工业轨式串口服务器是是一款能让串口设备立即具备联网能力的串口联网服务器,可以把分散的串行设备、主机等通过网络来集中管理。该产品支持32路RS-232/RS-422/RS-485转2路千兆以太网口,其中一个以太网提供百/千兆自适应光以太接口,满足双IP和双MAC 地址/多网络管理或网络备份需求,采用机架式安装方式。
串口服务器支持多种网络协议,如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP,Telnet,SSH,MQTT等协议;拥有完善的管理功能,支持访问控制、快速配置、在线升级等;每路串口支持4路TCP或UDP会话连接,支持Modbus TCP,TCP Server,TCP Server、TCP Client、UDP Server、UDP Client,Modbus转MQTT等多种工作模式;支持WEB访问方式。另外,配套提供的基于Windows平台的管理配置工具,通过简单的设置实现串口设备立即联网。网管系统界面设计友好,操作简单方便,能带给您良好的用户体验。
硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。

功能特点
◆ 采用双核Cortex-A35+Cortex-M4 异构处理器,运行Linux OS Openwrt系统;
◆ 支持LOED显示屏显示IP地址与串口类型
◆ 支持2 路 10/100/1000M自适应电以太网接口,其中一个以太网口提供百/千兆自适应光接口,提供双 IP和双 MAC 地址,满足多网络管理或网络备份需求;
◆ 以太网支持10/100/1000Base-T自适应以太网接口;支持自动协商(Auto-Nego Full&half duplex),支持自动交叉线检测(MDI/MDIX);
◆ 串口支持300bps-150000bps线速无阻塞通信;
◆ 串行数据接口有两种模式:
    ◆  每路提供RS-232/RS-422/RS-485三种接口中一种,可以出厂时任意配置;
   ◆ 每路提供RS-232/RS-422/RS-485三种接口都有,可以在现场通过拨码来设置不同的接口方式;
◆ 支持支持Modbus TCP ,TCP Server、TCP Client、UDP Server、UDP Client,等多种工作模式;
◆ 完成Modbus-RTU到Modbus-TCP透明转换,实现通过网络方式读取串口设备数据;
◆ 支持SSL安全协议进行串口数据加密传输;
◆ 支持MQTT多主题订阅和发布功能;
◆ 支持MQTT透传和Modbus转JSON数据包功能,并分别支持解析服务器下发JSON和定时上报功能;
◆ 支持与华为云、阿里云和移动云等多种云平台进行MQTT协议对接;
◆ 支持串口状态和串口参数监视,通信状态一目了然;
◆ 支持过网关,跨路由通信;支持虚拟串口驱动访问模式和网络中断自动恢复连接功能;
◆ 灵活的串口数据分帧设置,满足用户各种分包需求;
◆ 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接,满足4个以内用户同时监控或管理串口设备;
◆ UDP方式下支持单机或多机通讯,满足多个用户同时监控或管理串口设备;
◆ 支持Windows配置工具、SSH,Telnet和WEB等多种配置形式、支持SNMP网管;
◆ 支持本地和远程的系统固件升级;
◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式;
技术参数
◆ 10/100/1000M以太网接口
协    议:符合IEEE 802.3ab,IEEE 802.3z
速    率:10/100自适应m全/半双工自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ 以太部份
光口:1
光纤:单纤双纤
光纤接口:SC/FC/ST/LC(SFP)可选
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND       RS-485 2 wires: A(对应TX+) B(对应TX-) GND
   RS-232: RXD TXD GND
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100,000小时
产品功能描述 在以太网上传输32路RS232/422/485串口,1U机架式

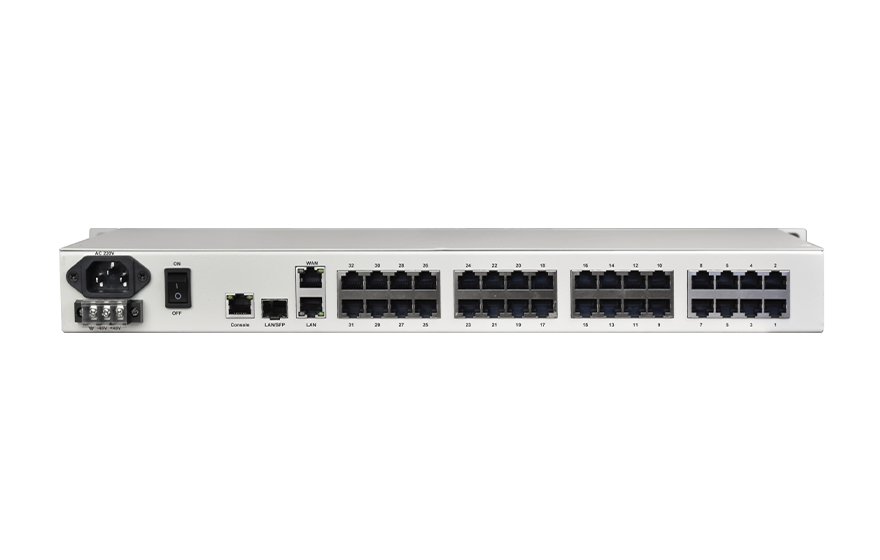

业务端口描述 32个RS232/422/485串行接口;2路千兆以太网电口,1路百/千兆以太网光口,一个Console接口,一个USB C口
电源 AC220V,DC-48V,DC24V 支持双电源备份
重量 1.9Kg/台

应用方案

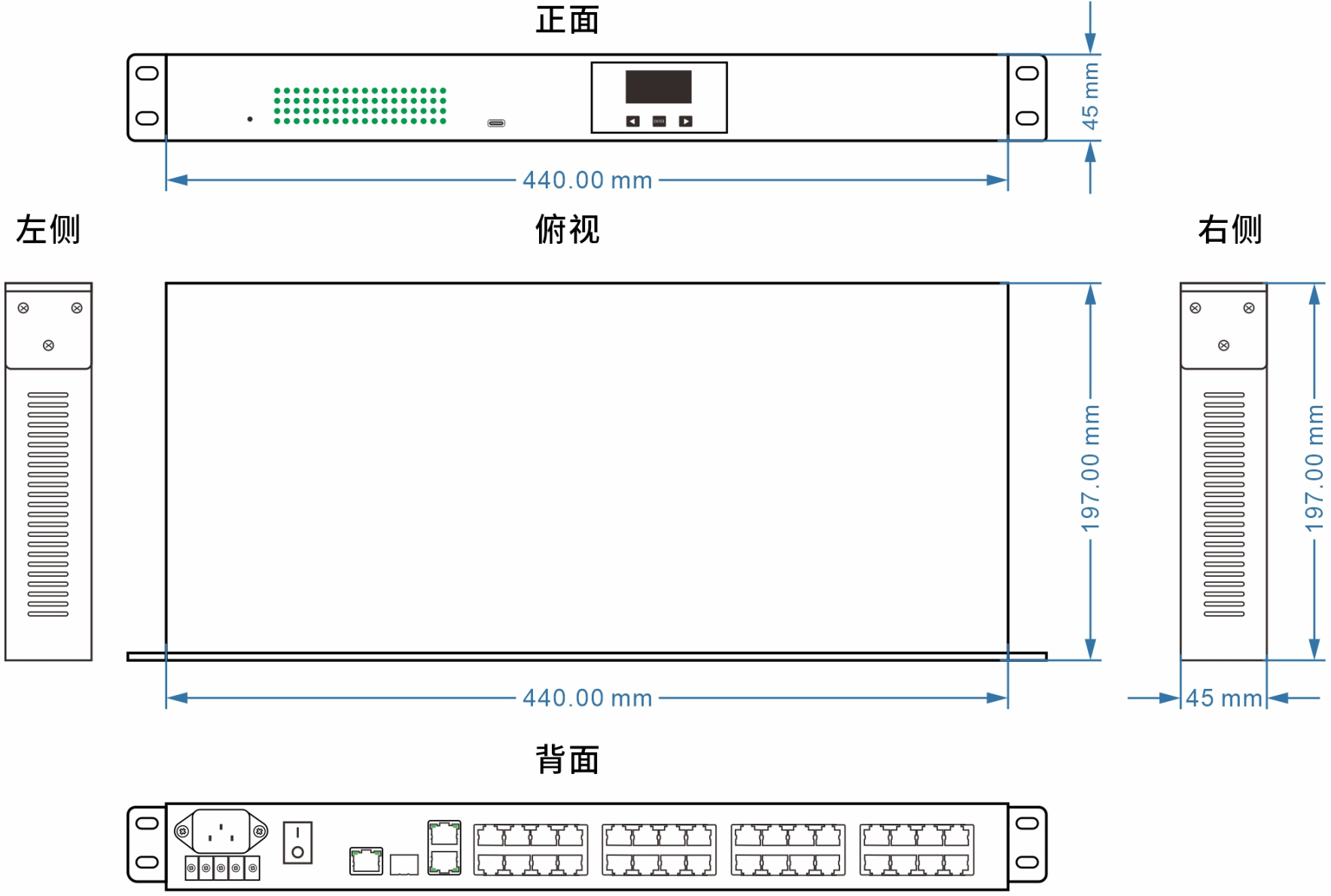

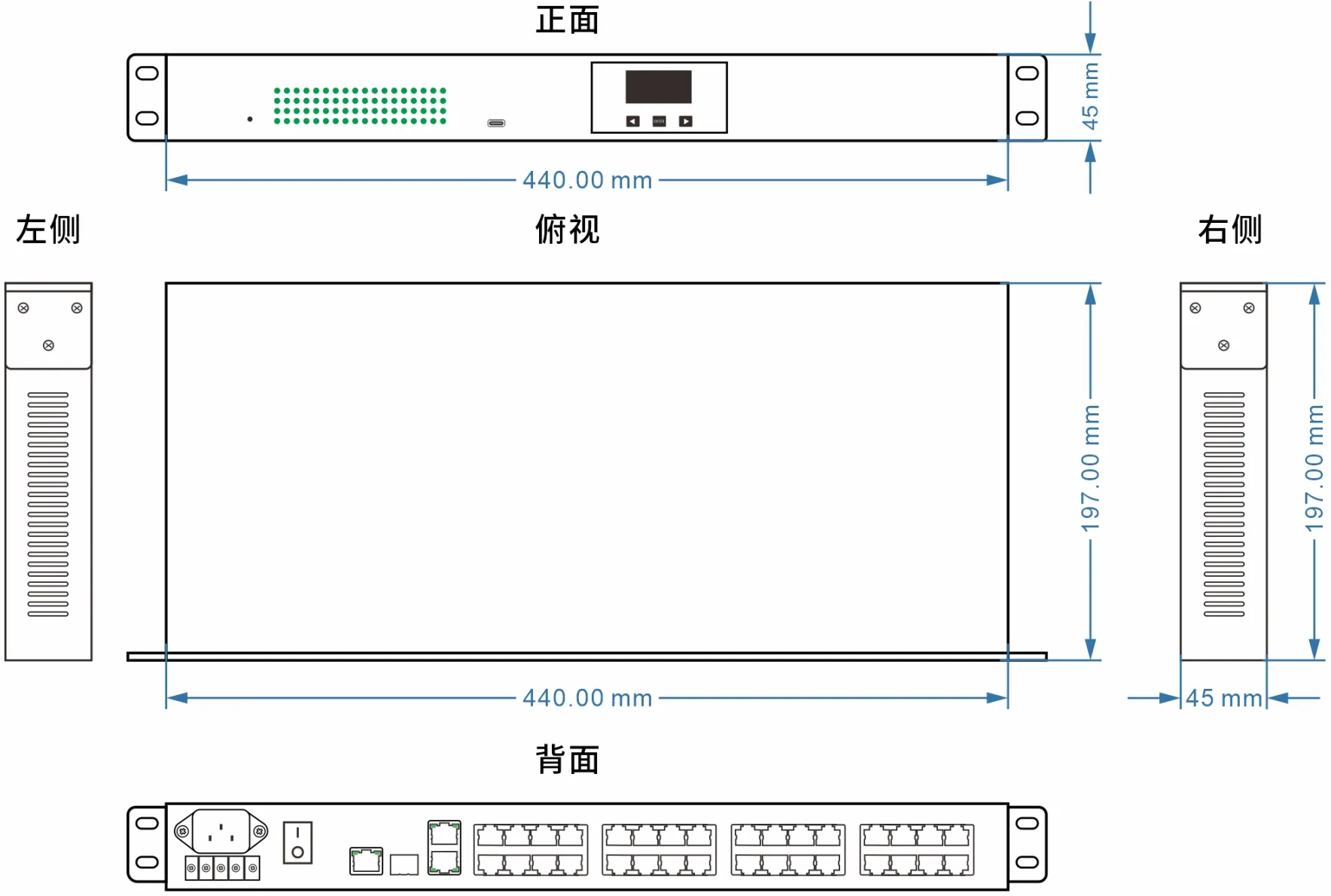

产品尺寸
