光纤收发器六个指示灯分别代表的含义及作用是什么？

浏览次数：发布时间：2019-08-29

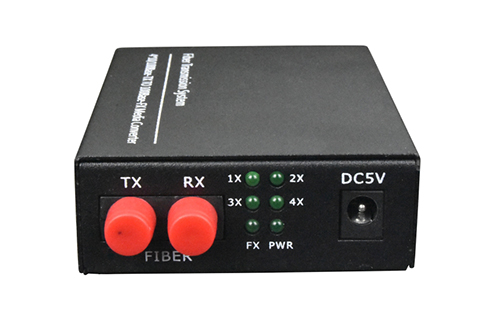

对光纤收发器这块了解的朋友应该知道，光纤收发器有6个LED指示灯，它们分别显示了收发器的工作状态，根据LED所示，我们就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。那么，光纤收发器的六个指示灯分别代表什么意思，有哪些作用？接下来我们就跟随飞畅科技的小编一起来看看吧！

光纤收发器六个指示灯的作用：

1、PWR：灯亮表示DC5V电源工作正常。

2、FX 100：灯亮表示光纤传输速率为100Mbps。

3、FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输。

4、FDX：灯亮表示光纤以全双工方式传输数据。

5、TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps。

6、TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。

光纤收发器六个指示灯说明和指示的功能：

1、POWER：亮表示光纤收发器已经通电。

2、FX LINK/ACT：亮表示光纤连接口已经连接好；闪烁表示光纤接口有数据接收或发送。

3、FX100：亮表示收发器的光口处于100M状态 1000M的一样。

4、FDX/COL：亮表示收发器处于全双工工作模式；熄灭表示收发器处于半双工工作模式；闪烁表示连接有冲突或者有碰撞。

5、TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好；闪烁表示光纤收发器上的RJ45有数据接收或发送。

6、TP100：亮表示双绞线端口的速度为100M；熄灭表示双绞线端口的速度为10M。

总结：一般情况下，光纤收发器的6个指示灯会全亮，而且FA和TA闪烁频率相同时可基本表明收发器在正常工作。
