视频光端机使用过程中常见问题及解决方案详解！

浏览次数：发布时间：2019-08-14

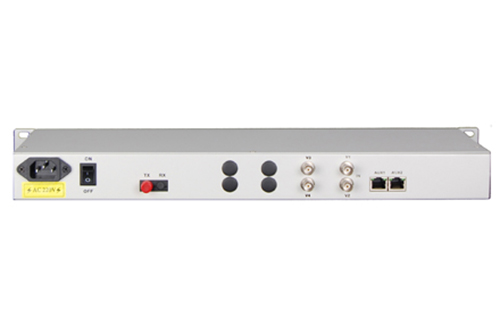

目前，高清化可以说是安防监控行业的一个发展趋势，视频光端机作为传输介质的终端设备，在整个传输过程中显得尤为重要，但是我们在使用视频光端机的过程中，往往也会遇到图像失真，图像跳动，图像质量差等问题，那么我们如果遇到类似问题，该如何解决呢？接下来就跟随飞畅科技的小编一起来看看吧！

安防监控工程中，光缆大多数都由用户自行敷设，一般为G652单模光纤。由于系统覆盖范围一般都不大，用标配(≤20KM)设备光链路损耗都很富裕，因此，视频光端机对光路损耗没有过高的要求，但是用户常会遇到无图像、图像跳动、图像质量差等问题，这时多数问题都出在光路两端的尾纤、跳线或适配器上，而极少与主干光路有关。

常见的问题有：

1、光纤活动连接器插入不正确;

2、光纤活动连接器纤芯(陶瓷管)被污染。

解决办法是：

1、重新插入活动连接器或调换光纤跳线;

2、用99.9%无水乙醇擦拭插头，插座纤芯;

3、用万用表检查摄像机视频缆，判断有无视频信号。

为适应安防监控的需要，系统各种设备(矩阵，硬录，解码器)都提供RS-485方式的数据接口，此格式的数据接口的优点是传输距离长，负载能力强，并能组成四线全双工通信总线，线上任何两台设备都能实现双向通信，而四线RS-422总线则只能实现主、从机之间的双向通信，从机之间则不能。它的缺点是有一个使能端，呈三态形式，给通信带来不稳定甚至“卡死”现象。如果出现不能通信(失控)，应从以下几方面查找原因：

1.检测有无控制信号用万用表交流10V档测控制器(矩阵、硬录等)输出RS-485口，看其有无控制信号输出。

2.判断光端机RS-485接口是否正常，若UA-B电压为零则视为不正常。

云台乱转不能控，这种现象是两个原因造成：a)RS-485端口A+，B-接反;b)系统阻抗严重不匹配。

开关量信号是TTL电平的脉冲串，它能控制警灯、警铃、继电器等工作，开关量接口的负载能力以所控制的电流大小来衡量，如EW系列光端机的开关量负载能力为≤1.5A。

1.EW系列光端机开关量接口支持常开按钮，但是如下图接法时，则常开、常闭形式均支持。

2.开关量接口不能直接并联使用，如有需要只能通过分配电路接入。

3.有些客户用RS-485总线传输开关量，根据我们的实践经验证明，这种方式不可取，常会出现工作一段时间(如3~4天)即死机现象。开关量转RS-485的转换器制作有缺陷可能是问题所在。

1.瞬态干扰的产生：瞬态干扰产生于大型感性负载，如电机、变压器、继电器等设备的开关转换，以及雷电的发生过程中，它往往以静电感应的方式入侵光端机。

2.瞬态干扰的危害：由于它干扰频率高、持续时间短、干扰幅度大(成百上千伏)、它可以烧坏光端机的RS-485接口芯片、主芯片等关键部位，却不留痕迹，尤其是夏季雷雨季节，这种破坏力影响很大，使用户、商家和厂家都十分伤脑筋。

3.应对措施：尽管光端机制造商采用了各种保护手段，如旁路法(自恢复二极管)、吸收法(双向抑制二极管等)、隔离法(光耦隔离)，但是仍不能完全消除瞬态干扰造成的破坏，RS-485接口损坏频繁，给用户和厂家都造成很大的压力。

好了，以上就是关于视频光端机使用过程中常见问题及解决方案的详细介绍，希望能对你有所帮助！杭州飞畅，20年专注光纤通信研发、生产和销售，主营光端机、光纤收发器、工业交换机、协议转换器等，我们为客户提供定制化的产品服务。欢迎了解更多，咨询热线：0571-8700-7140，400-0505-571。
