SFP光模块DDM怎么看：光功率、温度与链路故障定位方法

FIBERIOT / 故障排查

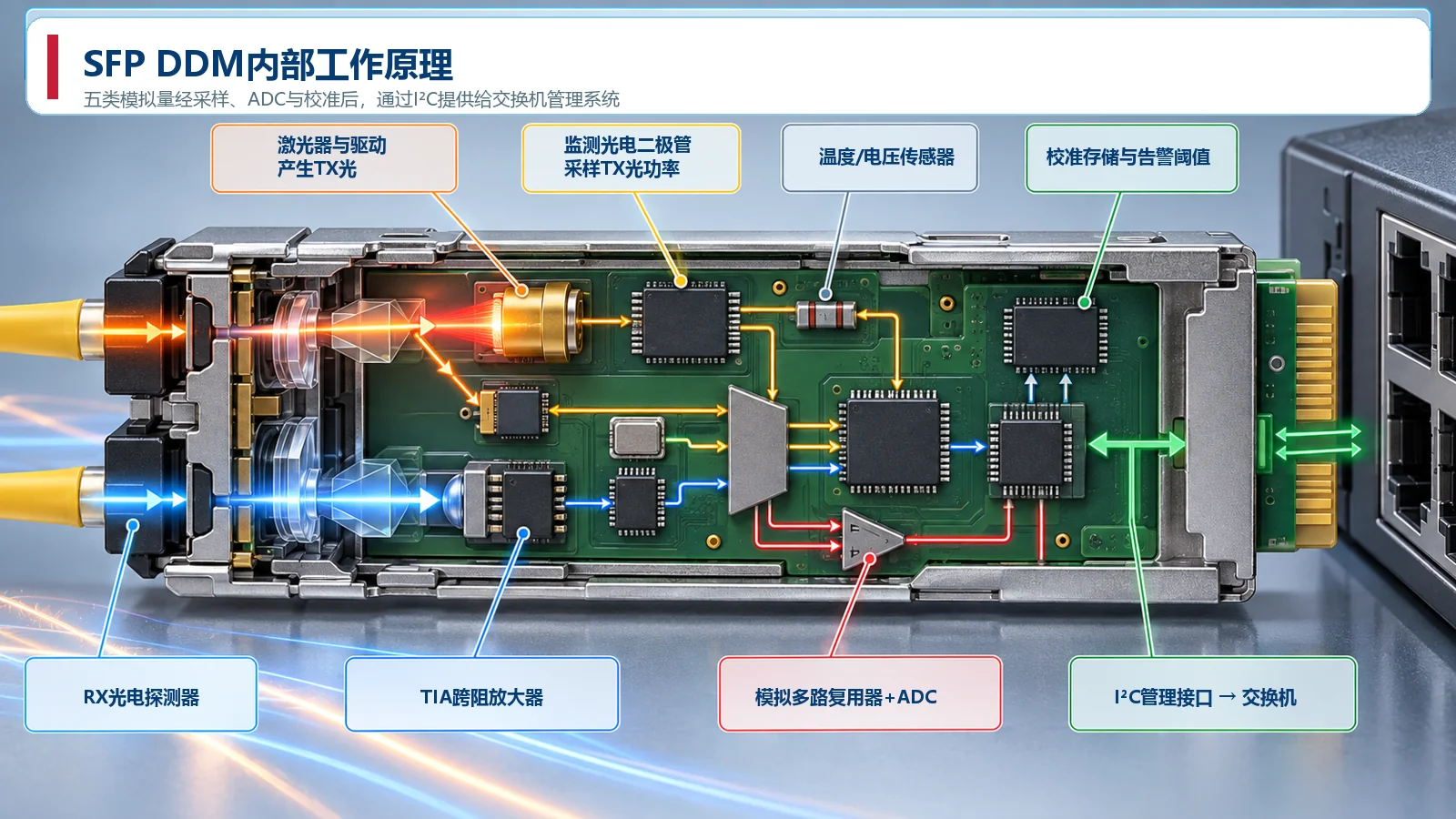

DDM把光模块内部传感器测得的温度、供电电压、激光偏置电流、发射光功率与接收光功率提供给管理系统。它能帮助判断故障发生在发射端、传输链路还是接收端，但读数是模块测量值，不等同于校准光功率计结果，也不能脱离具体模块阈值和历史基线单独下结论。

01先理解五项DDM量分别来自哪里

温度与电压反映模块内部工作环境；偏置电流表示激光器维持目标输出所需的驱动；TX功率是发射端估算值；RX功率来自接收端监测。不同模块的测量精度、更新周期和告警阈值不同，必须结合数据手册。

双纤链路中一芯承载本端TX到对端RX，另一芯承载反向信号。某端RX过低只说明到达该接收器的光不足，应沿相反方向检查对端发射、连接器和该芯光纤。

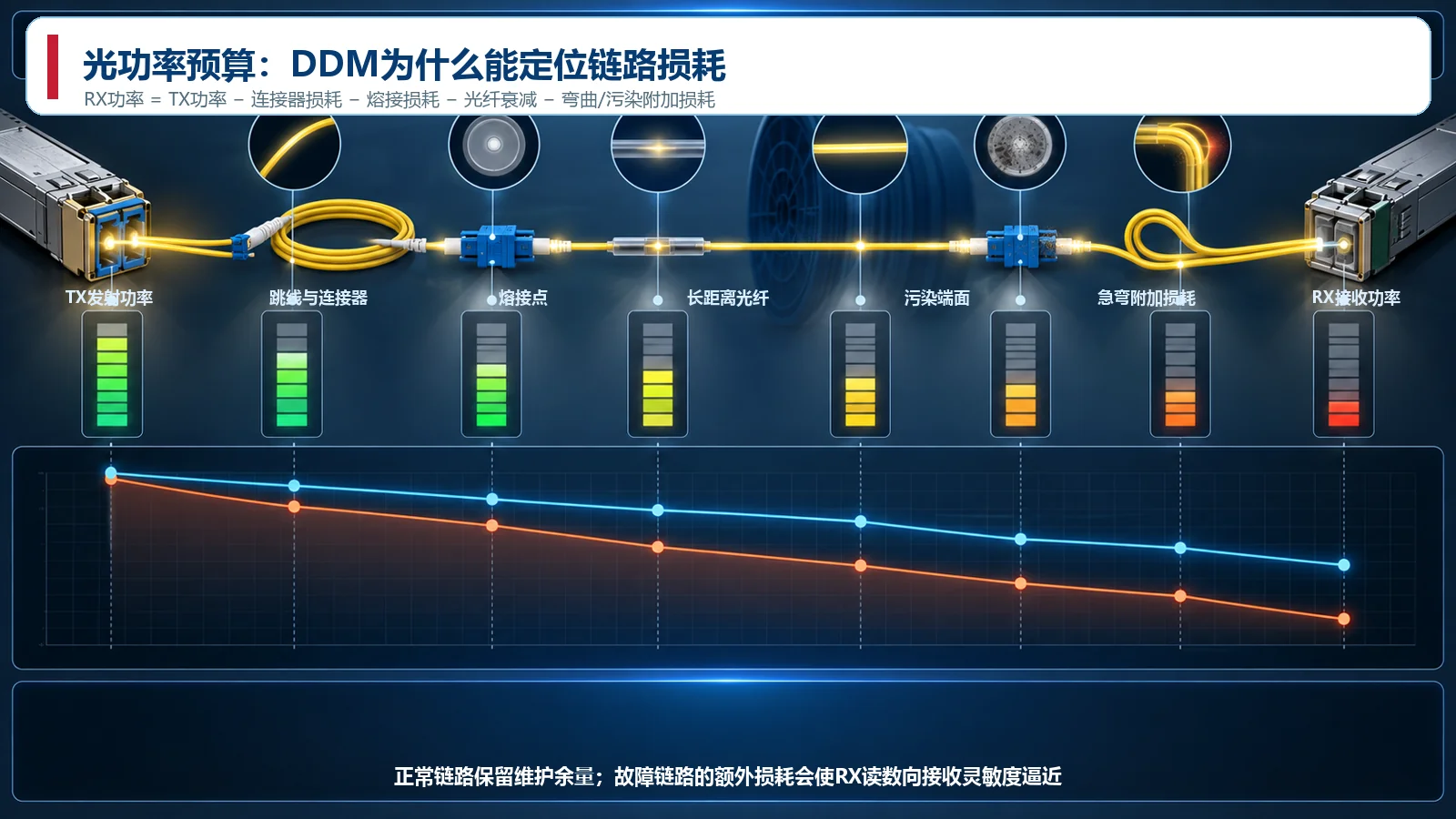

接收功率约等于发射功率减去光纤、连接器、熔接点和其他器件损耗。工程预算还要保留老化、温度和维护余量。不能只比较“传输距离”，也不能认为功率越高越好，短距强光仍可能超过接收上限。

投运时记录两端TX、RX、温度和偏置电流，并注明模块、波长、光纤和连接点。以后同条件比较趋势，比拿一个瞬时值与通用经验值比较更可靠。

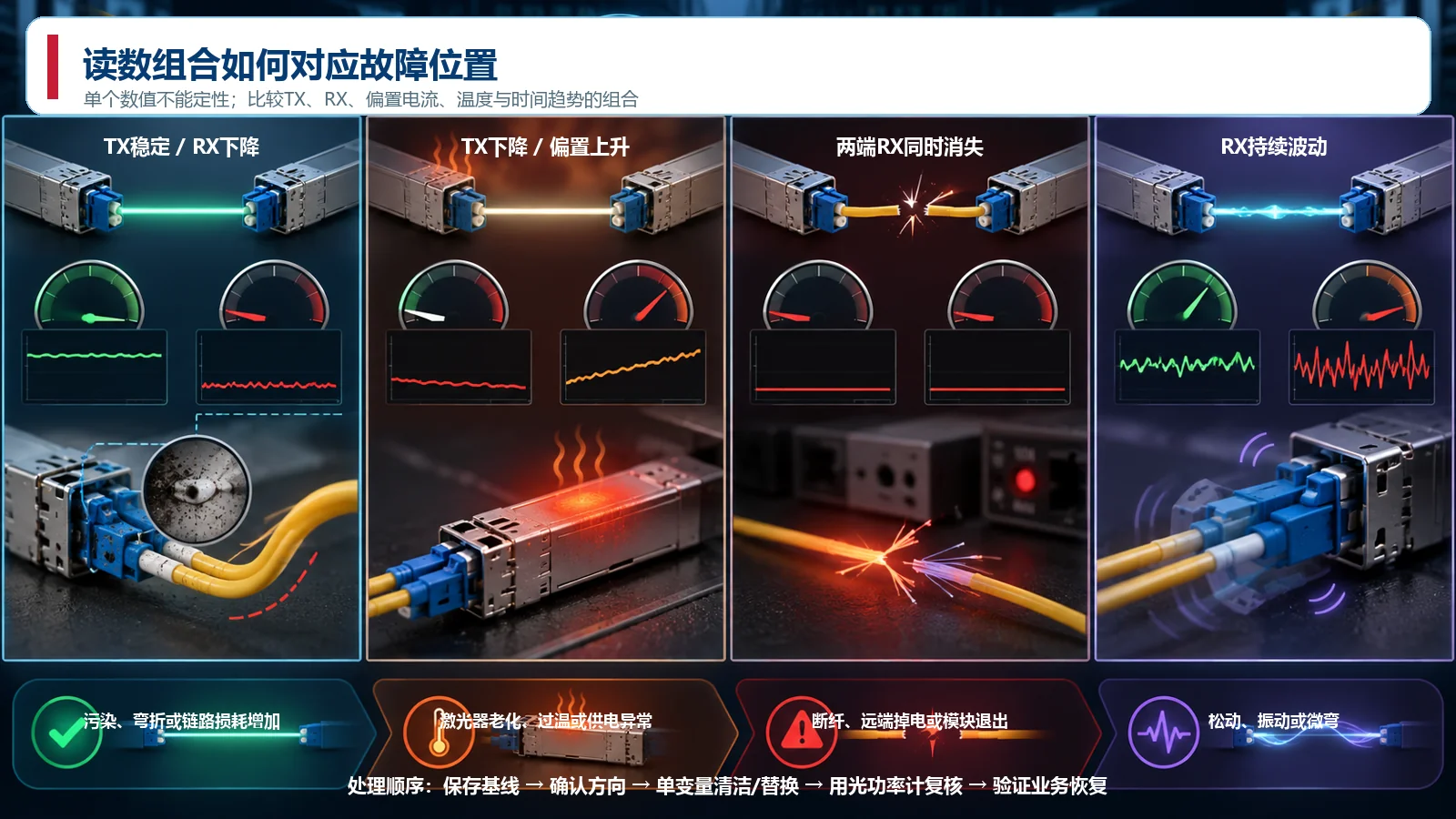

若本端TX正常而对端RX明显下降，优先检查这一路光纤、跳线、端面和弯曲；若本端TX同步下降且偏置异常，应进一步检查模块、供电和温度。两端RX同时消失可能是双芯中断、设备断电或两端模块状态变化。

RX波动可来自松动连接器、振动、污染或微弯。先保存趋势，再逐段清洁和替换，每次只改变一个条件。直接更换多项会破坏证据链。

DDM适合远程趋势与告警，光功率计适合在断点处做独立测量。两者存在校准差异，验收时应使用已知波长和合适量程，并记录测试跳线损耗。不得把仪表接入正在承载业务的链路而不评估中断影响。

端面检查应遵循先检查、再清洁、再复检。污染端面反复插拔可能把污物转移到适配器。清洁后若功率恢复，应同时检查错误计数和业务稳定性。

温度升高会改变激光器效率和接收性能，偏置电流随老化或温度补偿可能逐步变化。一次高值不等于模块失效，但持续偏离自身基线值得检查散热、供电和模块状态。

机柜内应同时记录环境与模块温度。若多个模块同时升温，优先检查风道和负载；若只有一个模块异常，再比较同批次和相同端口条件。

验收记录包括型号、速率、波长、单双纤、两端TX/RX、温度、电压、偏置、仪表值、端口错误计数和业务结果。设置告警时保留合理迟滞和持续时间，避免瞬时波动造成告警风暴。

更换模块、跳线或迁移配线后重新建立基线。飞畅工业交换机是否显示DDM以及显示哪些字段，应以具体型号、固件和兼容模块为准。
