485集线器工作原理及接线方法

浏览次数:发布时间:2023-11-07

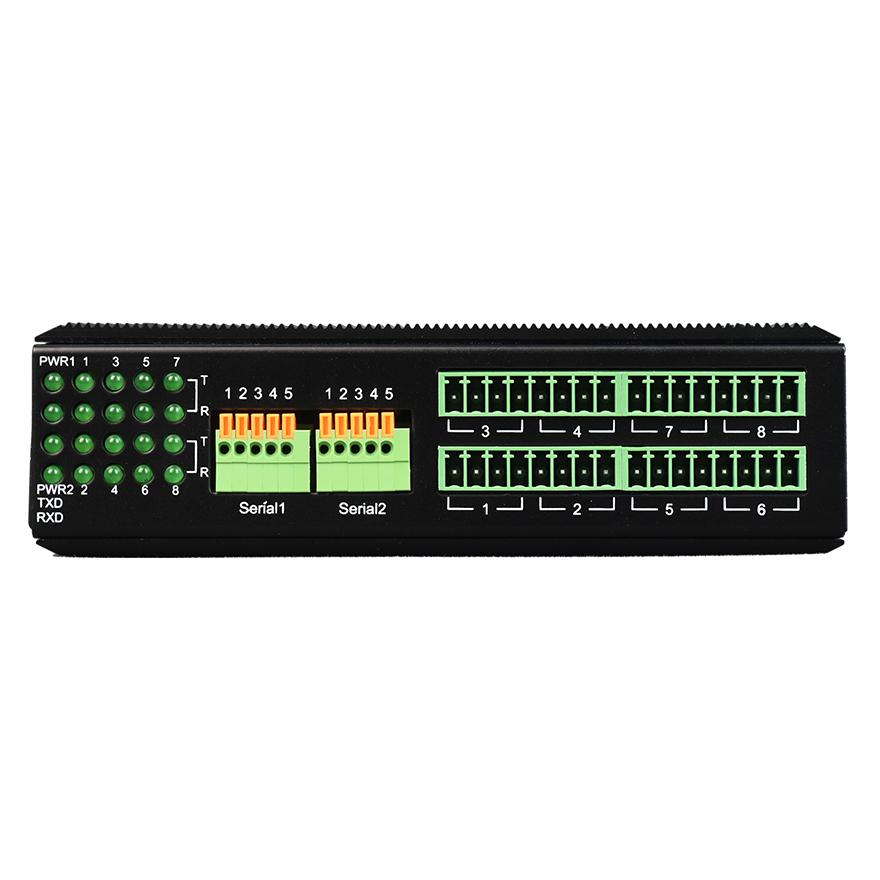

RS-485集线器是工业通信中的重要设备,用于连接多个RS-485设备并通过一条通信线与上位机通信。本文将探讨485集线器的工作原理和接线方法。


485集线器的工作原理
RS-485集线器基于RS-485通信标准,通过差分信号传输数据,可以极大地抵抗电磁干扰,保证通信的稳定性和远距离传输的可靠性。485集线器通常支持“点对多点”通信,能够让多达32个(或更多,取决于设备设计)RS-485设备接入同一网络。

接线方法
供电接线:将485集线器的电源线接到指定的电源输入端子上,确保供电稳定且符合设备规格。
通信线接线:按照RS-485通信标准,将A、B两线分别接到集线器的A、B信号端子上。A通常是数据+线,B是数据-线。
终端设备接线:将各RS-485设备的A、B线分别接到集线器上对应的A、B端子。确保所有设备的A、B线序一致。
接地线:为了减少干扰,应将485集线器的接地端子接到良好的地线上。
测试与调试
使用万用表检查接线是否正确且连接良好。
上电后,检查各设备地址设置是否正确,避免地址冲突。
进行通信测试,确保数据可以在各设备间正确传输。
注意事项
避免回路:485通信线不应形成回路,以防信号反射干扰。
线缆选择:应使用屏蔽双绞线,并且线径应足够支持通信距离。
端点终止:在通信线的两端使用120欧姆的终止电阻,以减少信号反射。

485集线器提供了一种简单有效的方式,实现多个RS-485设备的网络通信。通过正确的接线方法和仔细的调试,可以确保系统的稳定运行和通信的高效性。
