E1协议转换器使用过程中常见故障问题及处理方法总结

浏览次数：发布时间：2022-07-20

E1协议转换器也叫接口转换器，是实现数据通信网以太网接口与光纤通信传送网E1接口连接时进行两种接口转换的设备。广泛应用在传输站E1接口与网络交换机相连时的接口转换中。现飞畅科技小编对其使用过程中常见故障及解决方法进行归纳，希望对大家在应用此类设备时有所帮助。接下来我们就从以下几方面来进行说明：

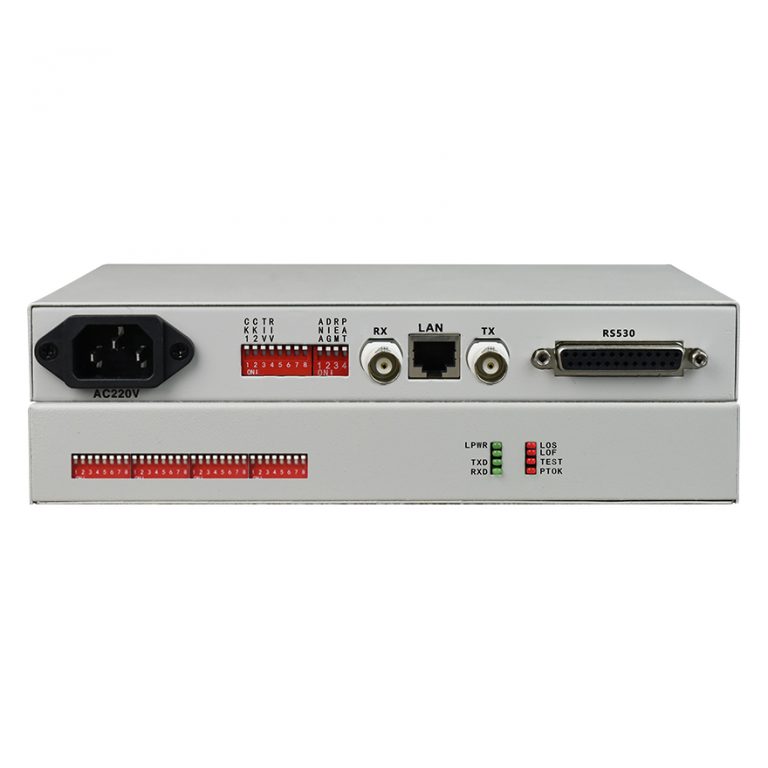

一、在应用中的连接方法

从本端以太网交换机的以太网端口通过网线连接，接在ET- E1协议转换器的以太网端口上，再从其E1接口引出2M连接线接至去对端的2M端口上，通过传输设备传到对端站，对端从对应的2M端口连下来，接协议转换器的E1端口，再从其以太网端口接一根网线接至以太网交换机以太网端口或电脑网口上。连接就可完成。

二、连接中出现的故障及处理方法

（一）故障现象一：LOS灯亮

处理方法：首先在本设备的2M端口处进行环回，如果LOS灯灭，说明E1端口正常；如果LOS灯还亮，说明端口有问题，那么更换设备，再进行上述操作。第二在数字配线架上对本设备进行环回，如果LOS灯灭，说明从设备E1端口处到数字配线架的2M线路及接头没有问题，2M线倒换收、发问题就可以解决；如果LOS灯亮，那么用万用表测试线路的通断，找出不通的那根进行从新焊接或更换一根新线即可。

（二）故障现象二：AIS灯亮

处理方法：如果设备AIS灯亮，说明故障在对端，让对端接照故障现象一的处理方法处理即可。

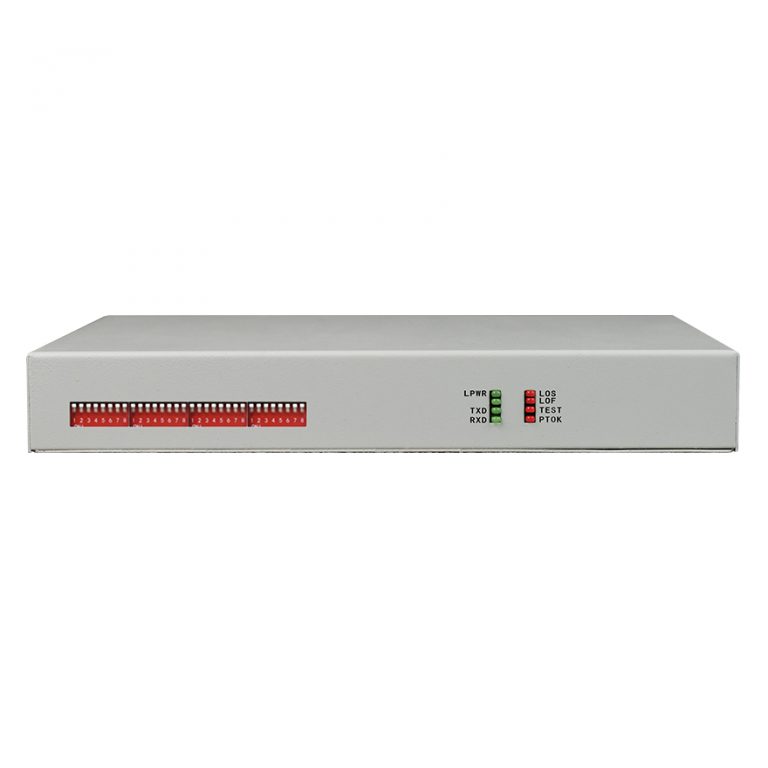

三、因拔码开关设置不当出现的故障及处理方法

故障现象：LFA灯亮

处理方法：LFA告警即E1口帧失步告警。大部分原因是因为其前面板上的10位拔码开关设置不对所致。只要对拔码开关进行正确的设置即可排除故障。ET- E1协议转换器的拔码开关可以设置E1口的工作模式；2M成帧工作模式时可占用的时隙起始位置和时隙数；系统时钟的工作方式；传输业务类型。各厂家此类设备对其拔码开关的定义可能会不一致，但都会遵行以上的设置类型。我们对照其对应的对拔码开关的定义进行相应设置即可。

（一）E1口工作模式

1、非帧工作模式

非帧模式指E1接口符合ITU－T G.703建议，在此模式下V.35与E1之间的信号实现全透明转换传输，转换速率为2048Kb/s，此时本设备V.35接口不管工作在DCE还是DTE模式，起始时隙设置、N值设置均无效，接口速率固定为2048Kb/s。

2、成帧工作模式

成帧模式指E1接口符合ITU－T G.703/G.704建议，在此模式下是将V.35接口的信号插入到指定的部分E1或全部E1时隙中。实现V.35信号到指定的部分E1或全部E1时隙的转换，V.35信号的速率为NX64Kb/s（N＝1….31）。

3、成帧模式种类

成帧模式分为两类：

成帧模式一，E1接口符合ITU－T G.703/G.704标准。N值≤30，传输通道不包括TS0、TS16时隙。

成帧模式二，E1接口符合ITU－T G.703/G.704标准。N值≤31，传输通道不包括TS0时隙。

4、成帧模式下起始时隙的开关和N值的设置

起始时隙设置开关：起始时隙开关决定V.35信号在E1中占用的起始时隙。V.35接口不管工作在DCE还是DTE模式必须设置。起始时隙至少设置为1。

N值设置开关：V.35接口工作在DCE模式下必须设置，在DTE模式下N值自动适应接口速率，不须设置。

（二）V.35接口工作模式

1、DCE工作模式

“DCE”指数据电路设备。在DCE工作模式时，用户必须通过开关或网管设置N值（即传输速率）、起始时隙。

2、DTE工作模式

“DTE”指数据终端设备。在DTE工作模式时，设备可自适应V.35接口速率，此时用户不需设置N值（即传输速率），只需设置起始时隙即可。

（三）时钟的工作模式

1、时钟的类型

主时钟：针设备内部的晶体振荡器产生的时钟作为整个网络的同步时钟源。

E1口提钟：从设备E1端口提取的时钟作为本盘的系统时钟源，使本盘与E1所连接的对端设备保持同步。

2、网络时钟选择的原则

一般原则：下级网络提取上级网络时钟。

（1）若设备V.35接口侧与上级网络相接时，则必须提取V.35接口侧时钟，并将V.35端口设置为DTE工作模式。

（2）若设备E1口与上级网络相接时，则必须提取E1口时钟。

（3）特殊情况下点对点应用，一端采用本钟，另一端从E1侧提钟。

（4）应用中，若业务接口为V.35接口，用户就根据时钟统一的原则必须将此接口设置为DCE工作模式。

（5）禁止两端设备同时采用本钟方式。

（四）ET- E1协议转换器中拔码开关的设置

ET- E1协议转换器中拔码开关的设置，E1口工作模式两端设置一致；时隙起始位置和时隙数两端设置一致；时钟模式根据主从关系进行对应的设置；以太网口工作模式为10M全双工和10M自适应两种工作模式，根据实际进行对应设置，两端设置一致；传输业务类型为传输图像业务和传输数据业务，根据实际进行设置。这样设置好以后LFA指示灯就会灭。ET- E1协议转换器就可以正常使用了。

好了，以上就是飞畅科技就 E1协议转换器使用中常见故障问题及处理方法的相关详解，希望能对你有所帮助！飞畅科技近二十年专业从事光端机、光纤收发器、工业交换机、协议转换器等工业通信设备的研发、生产和销售，欢迎前来了解、交流。
