杭州飞畅教你如何快速掌握电话光端机的使用和安装步骤

浏览次数：发布时间：2022-07-05

随着科技的进步和信息的发达，也带动了电子、计算机等行业的快速发展，电子类的产品在不断的精密化，集成度也在不断的提高。在光端机行业中，这样的趋势也是很大，比如有电话光端机，从传统的电话信号转换成信号，同时通过光纤上传输，这样不仅体积变得更小，携带更加的方便，而且外观上也比传统的电话更加美观得体了。电话光端机就是把传统的电话信号转换成光信号并在光纤上传输的设备。接下来，飞畅科技的小编就来和大家分享下电话光端机的使用和安装步骤，一起来看看吧！

　　一、技术指标：

　　数据接口：RS-232/ RS-422/RS485 ;数据格式：Manchester，Bi-phase ;

　　数据速率：RS-232：DC-115.2kbps;RS-422/485：DC-1.2Mbps;

　　工作模式：单工、半双工或全双工 ;信号电平：0.25VP-P ---10VP-P;

　　独立安装尺寸：162mm 长，128mm宽，38mm高;视频连接：BNC ;数据连接：RJ45 插座

　　二、使用方法：

　　13000该光端机能够完成视频和控制数据光传输功能，其使用方法如下：

　　1.将视频源信号连接至 VIDEO IN：(BNC接口);

　　2.将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置;连接时应注意确

　　认通道;

　　3.数据连接：将数据端的各信号线按端口定义连接(注意确认码型、电平及极性);

　　4.将光接口与光纤活动连接器相连(插拔时应注意轴向对准，不可用力过猛);

　　5.连接电源线;

　　6.该光端机无任何外部调整部件，即插即用。

　　三、注意事项：

　　1. 拆箱前应确认有无运输不当造成的损坏。

　　2. 拆箱后，将光端机取出，平稳放置在干燥、无尘的地方。

　　3. 光端机属于贵重电子产品，在搬运和使用时注意保护、防止撞击、受潮。

　　4. 激光器为静电敏感器件，安装时应做好防静电措施。

　　四、电源：

　　建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。

　　五、光路：

　　1. 检查光路是否完好，(最好提供光路的衰减指标);

　　2. 激光器所发之光为不可见光且能损伤视力，安装技术人员必须注意不要直视发射光端机的光输出口，将光纤与接收光端机连接时不要直视光纤接头。光纤接头或连接器输出的激光是肉眼看不见的，却有可能对人眼造成伤害。为了确认光输出，请使用红外线观测仪或红外荧光板。

　　3. 插拔光连接器时应轴向对准且光跳线凸起对正法兰盘上槽道，轻轻插拔不可用力过猛，不同品牌的连接器有时配合过紧，请耐心插拔;

　　4. 注意保持光接口和光纤跳线的清洁，在断开连接时需将它们盖好防尘帽。如果跳线沾染了灰尘可用棉球蘸洒精(无水乙醇)小心擦拭陶瓷端面;

　　六、数据：

　　1. 建议数据线上加防线路感应过压装置，以防高电压损坏光端机;

　　2. RS232-C接口需注意：

　　1)、因RS232-C接口的信号电平与TTL电平不兼容，故需使用电平转换电路方能与TTL电路相接;

　　2)、因RS232-C接口的信号电平值较高，所以在接线时强烈建议不要带电插拔，避免损坏接口电路的芯片，插拔时至少有一端是断电的;

　　3)、传输电缆的长度应尽量短，由RS232-C标准规定在码元畸变小于4%的情况下，传输电缆长度应为50英尺。

　　七、电话光端机安装步骤详解

　　1、安装前

　　(1)从包装内取出电话光端机整机和附件，开启时请注意包装箱方向，保证正面朝上，以免丢失附件包;

　　(2)按照装箱清单清点设备及附件，请注意查验，并核对是否跟装箱清单相符。

　　(3)请查看条码标签上设备配置表，核对是否和合同上的需求一致。

　　2、安装注意事项

　　避免设备的机械损伤和电器损伤。设备应安装于干燥清洁的机房内。供电应采用蓄电池浮充供电，电压波动应在工作条件范围内。设备机架应与大地有良好地气连接。

　　3、安装固定

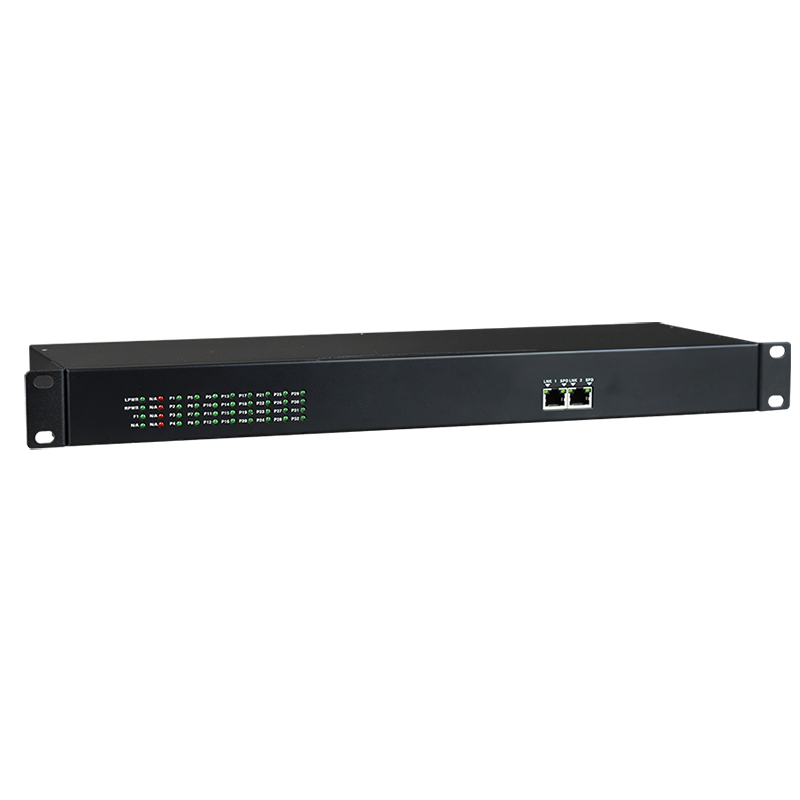

　　本设备可安装于19英寸机架（如图所示）。将整机安装于19英寸标准机架上或机柜内。在设备开通时应将面板上的螺钉拧紧。必要时应在设备下部安装托板以支撑设备重量。也可将机箱放置于平稳、干燥、安全的地方。另外需注意，局端接口应放置在交换机侧，远端接口应放置在用户侧(特殊　　情况例外)，切勿弄反。

　　4、时钟设置

　　电话光端机成对使用时，应使一端的时钟为主时钟，另一端为从时钟。出厂设置默认为局端为主时钟，用户端为从时钟，成对使用的两台设备的设置应不同。

　　-48V电源接线插座位于机箱背面，见图1。使用备附件中的电源连接线组件接线，若长度不够,可使用备附件中的电源连接插头重新做线,连接时按接线柱上方标注的"+"和"-"接线，"+"表示接"正极"，"-"表示接"负极"，“GND”表示接地，不可接反。安装须保证牢固且无短路。

　　5、用户线的连接

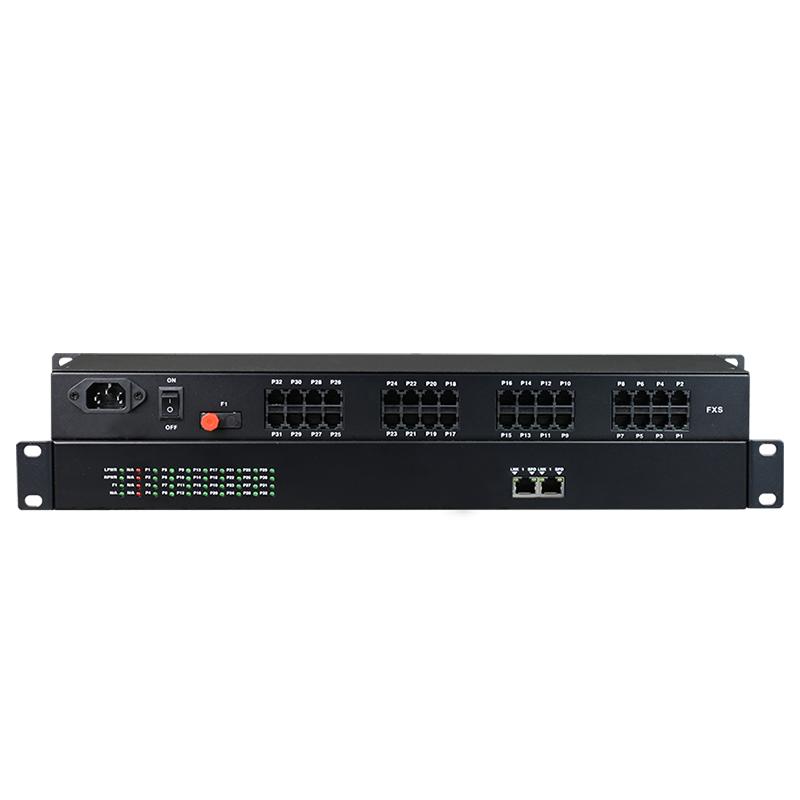

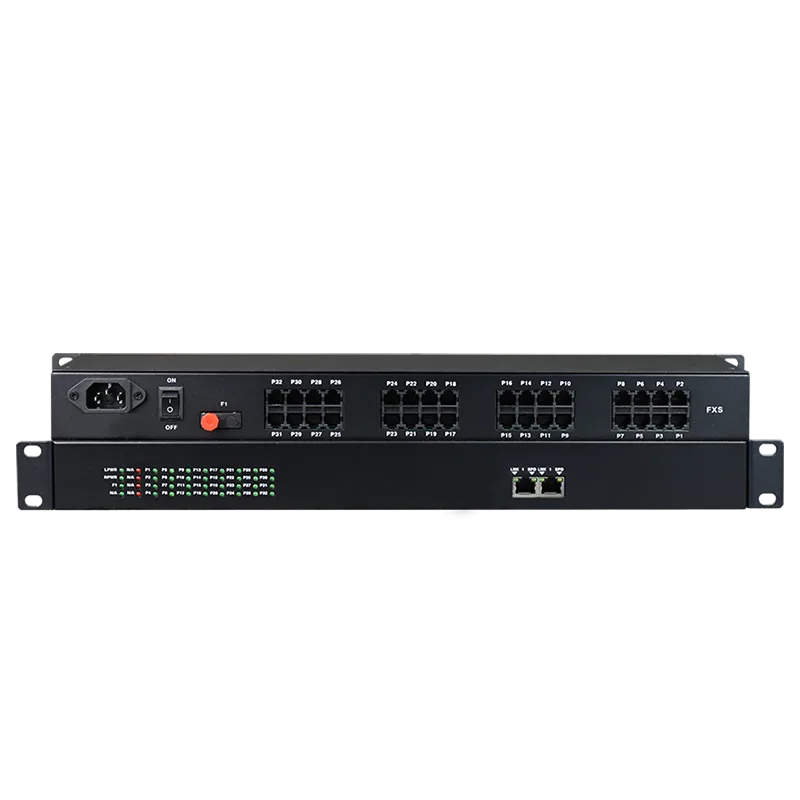

　　电话光端机后背有32个用户线插座,标注为"1"～"30"，其中每一个插座为一路电话接口，其中还有两个RJ11口，一个为RS232数据口一个为可扩充到31路电话口。

　　6、光纤连接

　　光纤口optic interface用2芯光纤接上，打开电话光端机的电源开关，PWR灯亮。正常工作时应无告警灯亮。

　　好了，以上内容就是飞畅科技为大家简单介绍的电话光端机的说明书，希望能对大家有所帮助。其实我们在使用和安装电话光端机的时候，除了要知道怎么用还要知道怎么安装之外，一定也要找到合适的位置上安装，最好是安装在在干燥、无尘，同时阳光不会直射到的地方，这样可以有效的避免减少我们使用电话光端机的寿命。飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
