光端机是光信号传输的中端设备。光纤价格的降低使它在各个领域得到很好的应用，因此各个
光端机的厂家就好比是雨后春笋般发展起来。但是这里的厂家大部分技术并不是完全成熟，开发新技术需要耗资和人力、物力等，这就产生厂家多是中小企业，各品牌也先后出现。但是质量上还是差不多的，国外的
光端机好但是价格昂贵，因此，国内厂家把生产
光端机转型出路了，用来满足国内的需要。但是有不少人因不了解
SDI光端机与
VGA光端机的用法，而陷入难题。那么下面就详细的介绍一下
SDI光端机与
VGA光端机的不同之处。

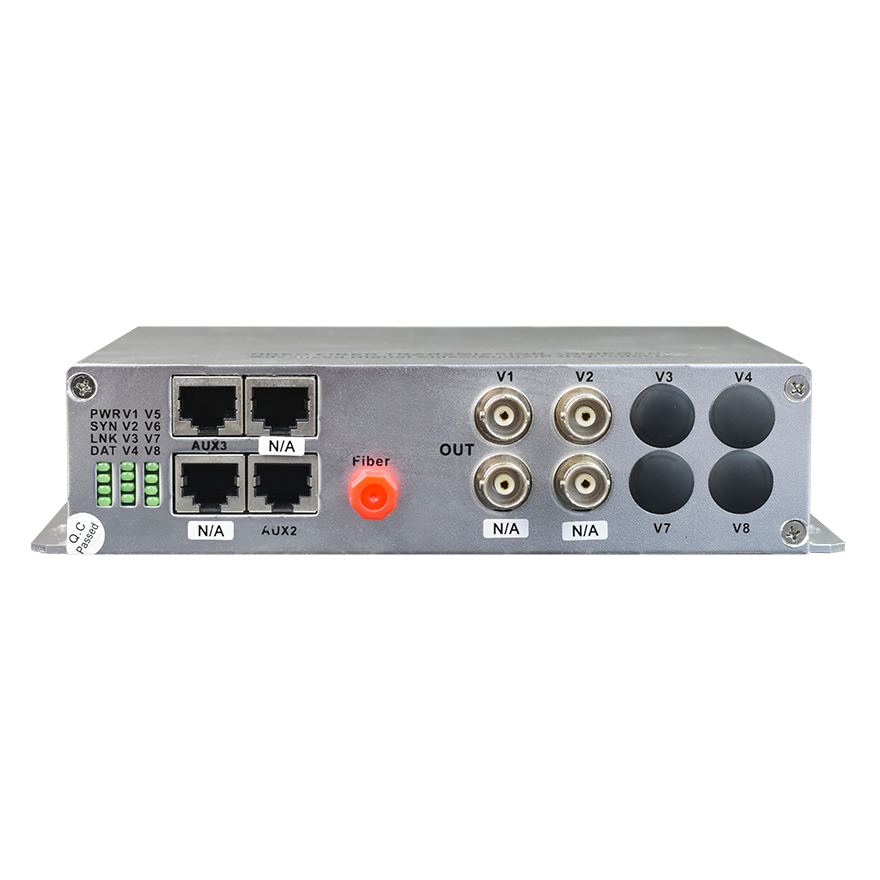

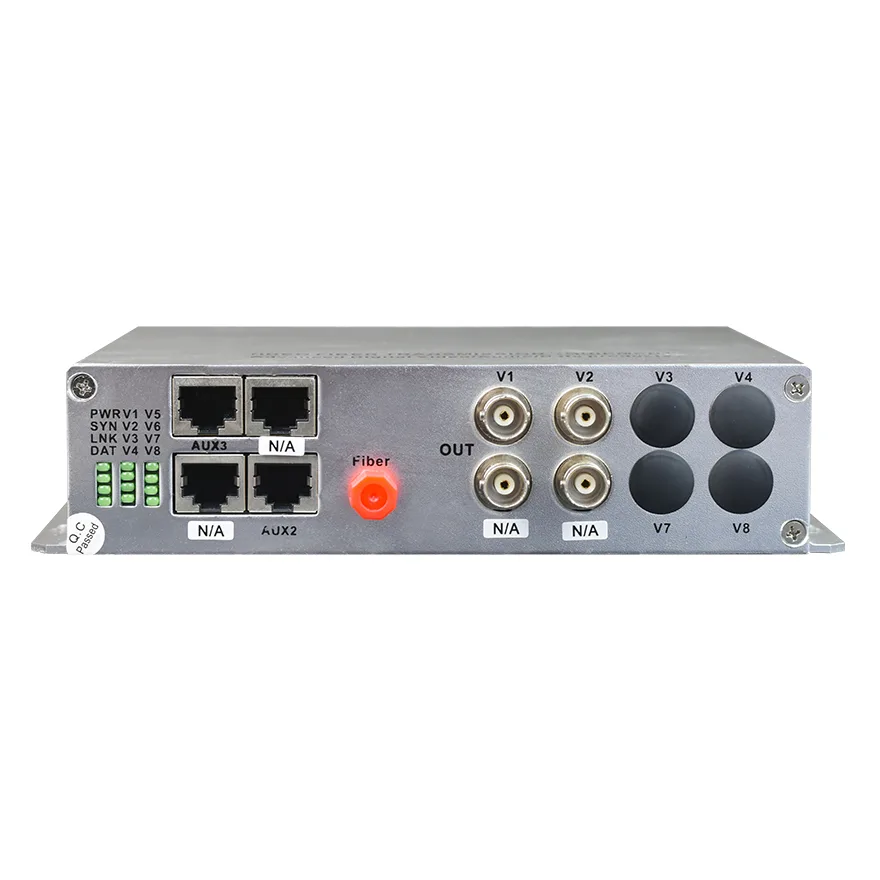

SDI光端机产品介绍
SDI光端机是在普通数字
视频光端机的基础上面演化而来的，采用H.264编码方式，一般情况下采用SDI接口。
SD/HD/3G-
SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P）
SDI光端机采用高清SDI专用VIDIO SFP
光模块（必扬光电自主研发），保证高清图像传输过程中无闪屏、黑屏等现象。
高清SDI光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，将1.485Gbps的HD-SDI数字信号转换为光信号后可在光纤上传送1-20公里再恢复为电信号。适合SDI视频监控和远距离视频采集。该系列光端机性能稳定、画质清晰、稳定性高，并带LED状态指示，可直观地观察光端机的工作状态。
SDI光端机监控方案：
SDI监控系统设备： （hd-sdi摄像机、hd-
sdi光端机、hd-sdi转hdmi转换器、hd-sdi硬盘录像机）
前端全部采用HD-SDI高清数字摄像机进行采集，用同轴电缆和HD-SDI光端机机房中心，一路进入HD-SDI矩阵，输出到管理中心大屏显示，为全高清非压缩音视频信号，无压缩、无延时、无失真的特点；从矩阵输出一路图像利用HD-SDI光端机远程传送到上级中心，可以控制矩陈输出任何一路图像查看；一路进入编码器，对音视进行存储，在接入网络，方便利用因特网远程查看音视频图像。
此方案适用于现所有大型监控网络，满足本地和特殊单位全高清，实时，无延时的观看现场图像，即接入因特网可方便远程用户查看。

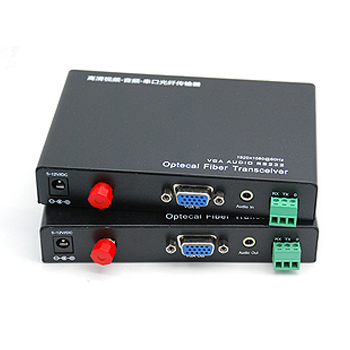

VGA光端机产品介绍
VGA光端机针对以使用计算机为主的特定监控、展示场合（如会议中心、演示大厅、关口检查站、收银站、军演监控站等）将用户计算机显卡输出内容经由数字信道长距离、实时传送到远程终端设备（计算机显示器、电视墙、投影仪等）显示输出的需求，从而实现了计算机VGA接口信号的高分辨率、无时延、长距离光纤通讯转换应用，可达到一机（计算机）操作，多端（显示终端）显示效果；VGA光端机同时可以扩展支持超远程（数公里外）鼠标、键盘实时监视、控制功能，既超远程的“一机多看”和”“一机多控”解决方案。
VGA光端机通过标准的单芯单模光纤上传输高清晰度的计算机视频最远达80公里，极大的节省了光纤资源。发射器的直通回路用于本地计算机的监测。接收器有一个输出端口。发射器和接收器的LED 指示灯可显示电源、视频和光信号的状态。DVI光端机系统对需要高分辨率计算机视频信号提供远距离传输，是极具灵活性专业系统。该系统专门应用在专业A/V，保安系统，校园环境，工业监控以及大型会场（体育场）等，以满足从远端接入计算机或计算机视频信号的需要。本设备支持一路DVI输入，一组光输出及一路VGA本地监视输出。与(多模)/(单模)光端机接收端配合使用，支持的分辨率有800x600(所有刷新率)，1024x768(70HZ以上)，其他分辨率和刷新率跟屏有关，支持绝大多数显示屏，但会有少数屏显示不出来。支持VGA、PS2口、audio、MIC接口。
VGA光端机应用方案：
1、随着医疗设备技术发展的日新月异和医疗人员知识水平的不断攀升医学影像领域拓展了许多尖端的科学研究项目，为探究人类大脑高级功能的奥妙和对人类心理学进行科学分析，功能磁共振影像研究技术蓬勃发展，国际上成立了诸多生命科学磁共振脑功能研究中心，脑功能技术在大量研究成果的基础上逐步转入临床应用的准备阶段。
功能磁共振成像（functional magnetic resonance imaging, fMRI）迅速发展起来的一种新的成像技术，多利用血氧程度相关效应（Blood oxygenation level-dependent, BOLD）测量来分析人类脑的高级功能。我们利用视觉、听觉、运动、触觉或是认知等刺激来激活脑部的不同区域，同时以具有高分辨率、非侵入性的功能性磁共振成像技术来检测这些激活区。
2、脑功能视听觉刺激系统音视频结构与原理图
由于医用设备和核磁共振环境的特殊性，对各种视频图像和音频的处理传输提出了相当苛刻的要求: 传输高质量的音视频信号；产品使用的稳定性；产品能运行在高磁场环境下，产品与现场设备的高度集成性。
飞畅科技成立专门团队，针对在医疗使用展开大量研究与考察，飞畅科技的专业解决方案和产品得到行业众多客户认可。
1）.视觉系统：将文字或图片传送到磁共振扫描仪内，使受检者接受到视觉刺激或由画面得到进行功能测试的指示。使用核磁专用校正视力镜，帮助视力障碍的病人完成刺激任务。
2）. 双路无磁音频系统：将声音传送到磁共振扫描仪内，使受检者接受到听觉刺激或由声音得到进行功能测视的指示。
3）. 受检者响应反馈系统：由按键反馈监控受检者的反应正确率及反应时间。
3、脑功能视听觉刺激系统音视频解决方案设计
方案描述：
1).视频传输:电脑和DVD的测试图像接入到音视频切换控制器，输出一路VGA信号通过一对VGA光端机传输到数字光学处理系统。
2).音频和返回信号传输：测试音乐和麦克风的音频通过一对专用多功能光端机传输到核磁共振室内，使受检者接受到听觉刺激或由声音得到进行功能测视的指示；受检者按健的返回信号通过专用的多功能光端机传回控制室，监控受检者的反应正确率及反应时间；双方可以通过麦克风音箱和耳机方便的实现扫描室与控制室灵活通话交流
3).核磁室专用视频监控系统：为方便观察爱检者在核磁室的状态，对受检者的检查过程进行全程录像和存储，保障受检者安全方便医疗纠纷解决。核磁室的视频监控系统用专超小型光端机，集成于摄像机内部，用光信号传送到控制室查看存储；完全高磁能对视频监控的影响。
