串口服务器--它的硬件组成以及通讯模式

浏览次数：发布时间：2022-04-26

串口服务器是用于通过网络连接两个或多个串行端口设备的网络设备。它使您摆脱物理电缆长度的限制，无论它们在世界上的任何地方，都可以通过以太网连接串口设备。通过使用串行连接方法，设备可以像在没有任何中间设备的情况下接近设备一样工作。

通过串口把数据转化成网口数据传输，一般都有内置TCP/UDP/HTTP等多种协议，能够将RS-232/485/422串口转换成TCP/IP协议网络接口，实现RS-232/485/422串口与TCP/IP协议网络接口的数据双向透明传输，或者支持MOUBUS协议双向传输。使得串口设备能够立即具备TCP/IP网络接口功能，相比于原来通过串口线连接进行通信，极大的增加了串口设备的通信距离。

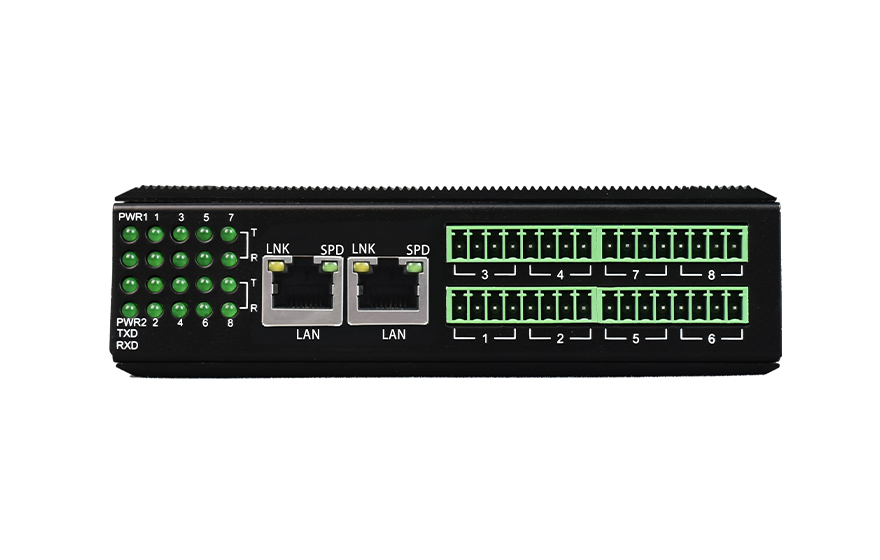

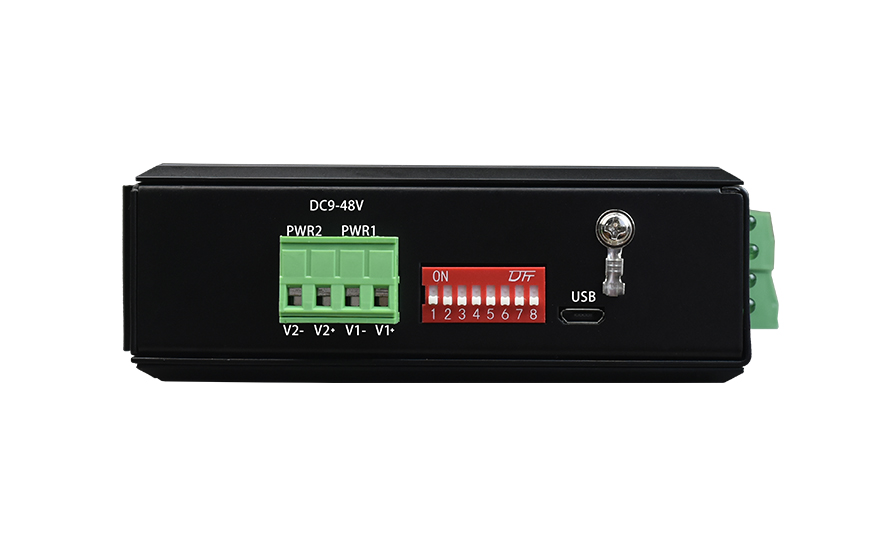

串口服务器的硬件组成：

以太网芯片:通俗的讲就是为了实现我们电脑的通讯上网技术而设计的通讯芯片；Modbus协议：一种常用的网络通讯协议，被用于电力、自控行业的智能仪表、保护设备的对外通讯；Modbus通讯芯片：实现Modbus通讯协议的通讯芯片；RJ45接口：实现以太网通讯协议的硬件接口；串口RS485接口：实现Modbus通讯协议的硬件接口。

CPU芯片:中央处理器，每个智能设备都有一个中央处理器，就像人类的大脑，综合控制各类运动器官。硬件看门狗：用于设备出现宕机时自动重启。保障设备能稳定工作。

串口服务器的通迅模式

TCP/UDP通讯模式：该模式下，串口服务器成对的使用，一个作为server端，一个作为client端，两者之间通过IP地址与端。口号建立连接，实现数据双向透明传输。该模式适用于将两个串口设备之间的总线连接改造为TCP/IP网络连接。使用虚拟串口通讯模式：该模式下，一个或者多个转换器与一台电脑建立连接，支持数据的双向透明传输。由电脑上的虚拟串口软件管理下面的转换器，可以实现一个虚拟串口对应多个转换器，N个虚拟串口对应M个转换器（N<=M）。该模式适用于串口设备由电脑控制的485总线或者232设备连接。

串口服务器的使用范围

串口服务器的主要目的是允许在网络中使用诸如打印机，扫描仪或气候控制系统之类的串行设备，而无需依靠计算机的串行端口进行连接。这样，任何串行设备都可以连接到网络，并且可以从任何地方（包括Internet）进行访问。但串口服务器也是有自己的缺点，需要现场能够走线，对于不方便走线的情况就需要用到无线DTU模块了

串口服务器的应用实例

串口服务器具有广泛的应用领域，可用于数据采集和远程控制网络项目的重建。

1、无人值守称重：串口服务器可用于将称重仪器，收据打印机，道路闸门和其他称重支持设备连接到局域网，并且一台局域网计算机可以完成集中控制和数据统计管理。2、远程考勤：考勤机加串口服务器可以将考勤数据传输到服务器，全国各地办事处的考勤统计非常方便。3、远程控制PLC：PLC增加了串口服务器，结合了虚拟串口的编程软件，实现了对PLC的远程编程。串口服务器还可用于新能源，电力，智能交通，智能制造，环境监测，石化等行业。

串口服务器扩大了工业设备的联网范围。可以非常简单的实现数控设备连接到以太网。只需将串行服务器连接到集线器或交换机。通过设置串口服务器的IP地址，串口服务器可以成为以太网上的一个节点。从将数控系统连接到串口服务器到以太网，不同的设备可以通过这种组网方式连接到RS232/485/422串口，实现异构组网。
