飞畅科技——光端机接口种类介绍

浏览次数:发布时间:2021-08-11

关于光端机的种类还是比较多,电话光端机视频光端机数字光端机SDH光端机PDH光端机、HD-SDI光端机HDMI光端机VGA光端机等。光端机的种类繁多,那么光端机的接口也久多了。接下来就由飞畅科技的小编来为大家详细介绍下光端机接口的种类吧!

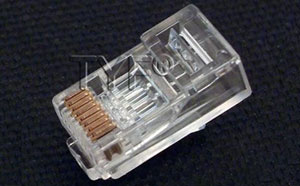

1、RJ-45接口

光端机中的RJ-45接口是以太网最为常用的接口来的,RJ-45是一个常用名称,指的是由IEC(60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
RJ-45接口_光端机接口种类

RJ-45接口_光端机接口种类

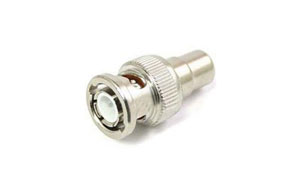

2、BNC接口

BNC接口是指光端机中的同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发 (TX)两个通道,它用于非平衡信号的连接。
BNC接口_光端机接口种类

BNC接口_光端机接口种类

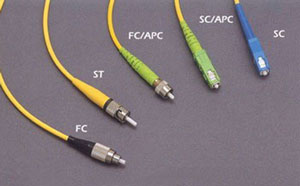

3、光纤接口

光端机中的光纤接口是用来连接光纤线缆的物理接口。一般来说有等几种类型,它们由日本NTT 公司开发。FC是FerruleConnector的缩写,其外部加强方式是采用金属套,紧固方式为螺丝扣。ST 接口通常用于10Base-F,SC接口通常用于100Base-FX。
光纤接口_光端机接口种类

光纤接口_光端机接口种类

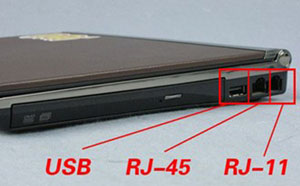

4、RJ-11接口

光端机中的RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司 (WesternElectric)开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW,这里 的x表示“活性”,触点或者打线针。例如,WE6W有全部6个触点,编号1到6,WE4W界面只使用4针, 最外面的两个触点(1和6)不用,WE2W只使用中间两针(即电话线接口用)。
RJ-11接口_光端机接口种类

RJ-11接口_光端机接口种类

5、RS-232接口

RS-232-C接口(又称EIARS-232-C)是目前光端机中的最常用的一种串行通讯接口,RS-232接口 广泛用于各种类型的光端机它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂 家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口 技术标准”。该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定 ,还对各种信号的电平加以规定。(目前多用DB9)
RS-232接口_光端机接口种类

RS-232接口_光端机接口种类

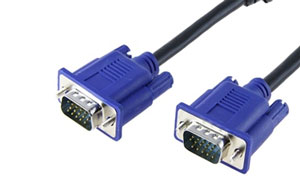

6、VGA接口

VGA(VideoGraphicsArray)还有一个名称叫D-Sub。VGA接口共有15针,分成3排,每排5个孔, 是显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以 及同步信号(水平和垂直信号)。

使用VGA连接设备,线缆长度最好不要超过10米,而且要注意接头
VGA接口_光端机接口种类

VGA接口_光端机接口种类

7、DVI接口

DVI(DigitalVisualInterface)接口与VGA都是电脑中最常用的接口,与VGA不同的是,DVI可以传输数字信号,不用再进过数模转换,所以画面质量非常高。目前,很多高清电视上也提供了DVI接口。需要注意的是,DVI接口有多种规范,常见的是DVI-D(Digital)和DVI-I(Intergrated)。DVI-D只能传输数字信号,大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D可以和VGA相互转换。
DVI接口_光端机接口种类

DVI接口_光端机接口种类

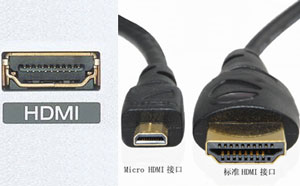

8、HDMI接口

HDMI(HighDefinitionMultimediaInterface)接口是最近才出现的接口,它同DVI一样是传输全数字信号的。不同的是HDMI接口不仅能传输高清数字视频信号,还可以同时传输高质量的音频信号。同时功能跟射频接口相同,不过由于采用了全数字化的信号传输,不会像射频接口那样出现画质不佳的情况。是否安装牢固,否则可能引起图像中出现虚影。
HDMI接口_光端机接口种类

HDMI接口_光端机接口种类
