光纤收发器指示灯的意义图解

浏览次数:发布时间:2020-11-03

光纤收发器有六个LED指示灯,显示收发器的工作状态。根据LED,可以确定收发器是否正常工作并且可能有问题,这有助于识别故障。那么,光纤收发器的每个指示灯分别代表什么意思呢?接下来我们就跟随飞畅科技的小编一起来详细了解下光纤收发器各个指示灯的含义吧!
光纤收发器指示灯的意义图解

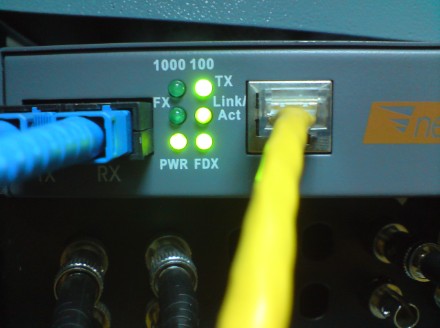

光纤收发器图示1
左上角--亮时代表1000M速率
右上角--亮时代表100M速率
左中间--亮时代表已接上尾纤,闪烁代表正在传输数据
右中间--亮时代表已接上网线,闪烁代表正在传输数据
左下角--亮时代表已接入电源线
右下角--亮时代表全双工速率 ,灭时代表半双工
光纤收发器指示灯的意义图解

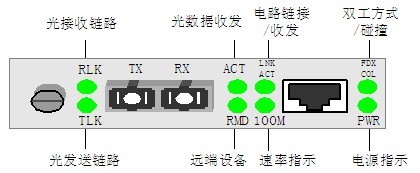

光纤收发器图示2
RLK--常亮,光口接收链路正常;不亮,接收链路错误
TLK--常亮,光口发送链路正常;不亮,若RLK亮,发送链路错误
ACT--闪亮,光口有数据传输
RMD--常亮,远端收发器的电口链路正常;不亮,链常亮,远端收发器可以远端网管;不亮,远端收发器不能远端网管
FDX/COL--常亮,电口工作于全双工;不亮,半双工;闪亮,半双工有碰撞
LNK/ACT--常亮,电口链路正常;不亮,链路错误;闪亮,电口有数据传输
100M--常亮,电路速率为100M;不亮,电路速率10M
PWR--常亮,电源工作正常,反之错误

光纤接口类型:
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型(附件为一些跳线实物图)

好了,以上内容就是飞畅科技关于光纤收发器指示灯的意义图解,希望能对大家有所帮助!飞畅科技,专业做光端机、光纤收发器、工业交换机协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
