工业以太网的冗余功能有哪些？

浏览次数：发布时间：2020-08-24

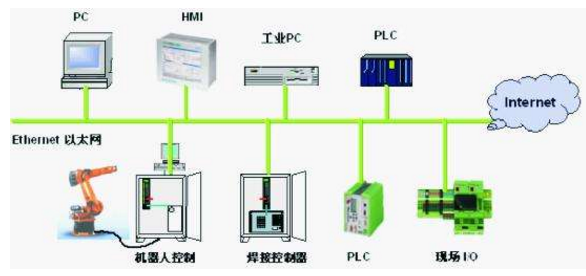

由于工业环境对工业控制网络可靠性能的超高要求，工业以太网的冗余功能应运而生。从快速生成树冗余(RSTP)、环网冗余（RapidRing）到主干冗余（Trunking），都有各自不同的优势和特点，控制工程师们可以根据自己的要求进行选择。今天，飞畅科技的小编带大家详细了解和学习下工业以太网冗余技术的功能特点，感兴趣的朋友就一起来看看吧！

集线器

相信绝大多数人都熟悉集线器。很多人使用这种简易设备去连接各种基于以太网的设备，如个人计算机、可编程控制器等。集线器接收到来自某一端口的消息，再将消息广播到其他所有的端口。

对来自任一端口的每一条消息，集线器都会把它传递到其他的各个端口。在消息传递方面，集线器是低速低效的，可能会出现消息冲突。然而，集线器的使用非常简单——实际上可以即插即用。集线器没有任何华而不实的功能，也没有冗余功能。

非管理型交换机

集线器的发展产生了一种叫非管理型交换机的设备。它能实现消息从一个端口到另一个端口的路由功能，相对集线器更加智能化。非管理型交换机能自动探测每台网络设备的网络速度。另外，它具有一种称为“MAC地址表”的功能，能识别和记忆网络中的设备。

换言之，如果端口2收到一条带有特定识别码的消息，此后交换机就会将所有具有那种特定识别码的消息发送到端口2。这种智能避免了消息冲突，提高了传输性能，相对集线器是一次巨大的改进。然而，非管理型交换机不能实现任何形式的通信检测和冗余配置功能。

管理型交换机

以太网连接设备发展的下一代产品是管理型交换机。相对集线器和非管理型交换机，管理型交换机拥有更多更复杂的功能，价格也高出许多——通常是一台非管理型交换机的3～4倍。管理型交换机提供了更多的功能，通常可以通过基于网络的接口实现完全配置。它可以自动与网络设备交互，用户也可以手动配置每个端口的网速和流量控制。一些老设备可能无法使用自动交互功能，因此手动配置功能是必不可缺的。

绝大多数管理型交换机通常也提供一些高级功能，如用于远程监视和配置的SNMP（简单网络管理协议），用于诊断的端口映射，用于网络设备成组的VLAN（虚拟局域网），用于确保优先级消息通过的优先级排列功能等。利用管理型交换机，可以组建冗余网络。使用环形拓扑结构，管理型交换机可以组成环形网络。每台管理型交换机能自动判断最优传输路径和备用路径，当优先路径中断时自动阻断备用路径。

管理型冗余交换机

高级的管理型冗余交换机提供了一些特殊的功能，特别是针对有稳定性、安全性方面严格要求的冗余系统进行了设计上的优化。构建冗余网络的主要方式主要有以下几种，STP、RSTP；环网冗余RapidRing

1.STP及RSTP

STP（Spanning Tree Protocol，生成树算法，IEEE 802.1D），是一个链路层协议，提供路径冗余和阻止网络循环发生。它强令备用数据路径为阻塞（blocked）状态。如果一条路径有故障，该拓扑结构能借助激活备用路径重新配置及链路重构。网络中断恢复时间为30~60s之间。RSTP（快速生成树算法，IEEE 802.1w）作为STP的升级，将网络中断恢复时间，缩短到1~2s。生成树算法网络结构灵活，但也存在恢复速度慢的缺点。

2.环网冗余RapidRing

为了能满足工业控制网络实时性强的特点，RapidRing孕育而生。这是在以太网网络中使用环网提供高速冗余的一种技术。这个技术可以使网络在中断后300ms之内自行恢复。并可以通过交换机的出错继电连接、状态显示灯和SNMP设置等方法来提醒用户出现的断网现象。这些都可以帮助诊断环网什么地方出现断开。

RapidRing也支持两个连接在一起的环网，使网络拓朴更为灵活多样。两个环通过双通道连接，这些连接可以是冗余的，避免单个线缆出错带来的问题。

3.主干冗余Trunking

将不同交换机的多个端口设置为Trunking主干端口，并建立连接，则这些交换机之间可以形成一个高速的骨干链接。不但成倍的提高了骨干链接的网络带宽，增强了网络吞吐量，而且还还提供了另外一个功能，即冗余功能。

如果网络中的骨干链接产生断线等问题，那么网络中的数据会通过剩下的链接进行传递，保证网络的通讯正常。Trunking主干网络采用总线型和星型网络结构，理论通讯距离可以无限延长。该技术由于采用了硬件侦测及数据平衡的方法，所以使网络中断恢复时间达到了新的高度，一般恢复时间在10ms以下。

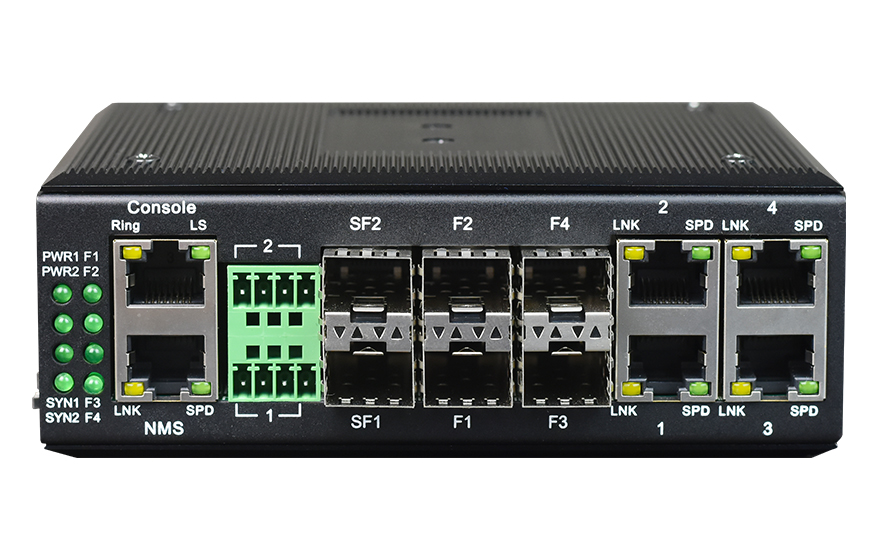

好了，以上内容就是飞畅科技关于工业以太网冗余功能的相关详细介绍，希望能对大家有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140。
