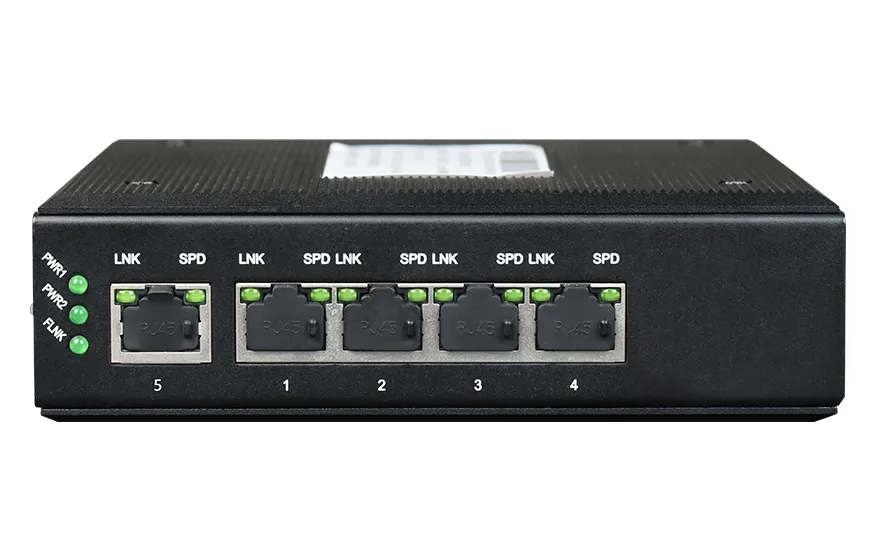

工业以太网交换机的安装流程详解

浏览次数：发布时间：2020-07-30

工业以太网交换机是应用于工业控制领域的以太网交换机设备，所以设备的安装调试是很重要的一环，那么，我们在安装工业交换机的过程中需要注意什么呢？工业以太网交换机的安装流程是什么呢？接下来我们就跟随飞畅科技的小编一起来详细了解下吧！

工业交换机的安装流程

1. 平放到桌面的安装方式

工业交换机可以直接平放在光滑、平整、安全的桌面上。要保证工作环境有足够大的空间，保证设备的通风散热空间。但是需要注意以下两点：

A. 保证交换机的物理表面能够承受3kg以上的重量;

B. 保证交换机的四周有3-5cm的空间距离，交换机上不可放置重物。

2. 上机架的安装方式

工业交换机箱可以通过支架固定在机架上。一般出厂时已经安装好了两个L型的机箱挂耳，操作方法如下：

A. 一般情况下使用的是标准机箱，也就是需要使用标准的安装机柜;

3. DIN卡轨式工业交换机安装

一般的工业交换机采用的都是标准DIN卡轨式安装，在大多数工业应用上非常方便，安装步骤如下：

A. 检查是否具备DIN-Rail导轨安装工具配件;

B. 将产品调整正确的安装方向，即电源接线端子向上为正确;

C. 将产品导轨卡上半部分(有卡簧的部分)先卡入导轨条上，然后将下半部分稍加用力卡进导轨条;

D. 将DIN导轨卡卡入卡轨后，哟啊检查确认产品是否平衡可靠地固定在DIN卡轨上;

4. 壁挂式工业交换机安装

交换机安装在工业现场应用上非常普遍，安装说明如下：

A. 用螺丝刀将螺丝1处和螺丝3处的4枚螺丝全部取下。螺丝2处的螺丝视现场安装空间是否足够决定是否一并取下(建议空间足够时保留);

B. 将拆下的壁挂耳朵180°旋转，对准螺丝孔位后进行二次固定，因螺丝松脱或滑丝可能给设备带来致命伤害，请检查螺丝是否已固定到位;

C. 在壁挂耳朵上预留的壁挂孔位进行固定即可。

好了，以上内容就是飞畅科技关于工业以太网交换机安装流程的相关详细介绍，希望能对大家有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140。
