光纤收发器常见指示灯的含义，如何通过指示灯来判断光电转换器的状态？

浏览次数：发布时间：2020-05-26

光纤收发器是一种常见的网络设备，主要用于延长网络传输距离。它有很多指示灯，其中LAN指示灯、POWER指示灯、POTS指示灯、LOS指示灯、PON指示灯比较常见，不同指示灯代表着不同的意义，我们可以通过指示灯的闪烁情况和开关情况，来判断光电转换器状态，接下来就和飞畅科技的小编一起来了解一下吧。

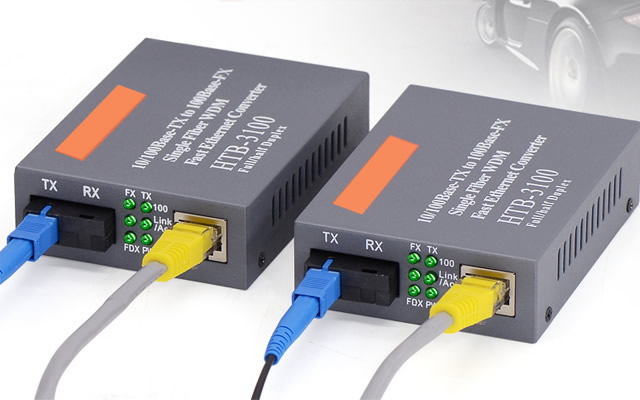

一、光纤收发器指示灯的含义

1、LAN指示灯

LAN1、2、3、4插孔的灯代表内网网络连接情况的显示灯，一般是闪烁或者长期亮着。如果不亮表示网络没有连接成功，或者没电。如果长期亮着代表网络正常，但是没有数据流动和下载。与之相反的就是闪烁，说明这时的网络正处于下载或上传数据当中。

2、POWER指示灯

它是用来表示开启或者关闭光纤收发器的，使用中是常亮，关闭使用是熄灭。

3、POTS指示灯

POTS1、2是内网电话线是否连接的显示灯。灯光状态是常量和闪烁，颜色是绿色。常亮代表正常使用，可以连接到软交换机，但是没有任何业务流传输。熄灭表示没电或者无法注册到交换设备。闪烁时是有业务流的意思。

4、LOS指示灯

这是外线光纤是否连接的显示灯，闪烁代表ONU接收光功率的效率有些低，但光接受机的灵敏度高。常亮是表示ONUPON的光模板电源已经关掉了。

5、PON指示灯

这是外线光纤是否连接的状态显示灯。常亮和闪烁都是正常使用当中，熄灭代表ONU没完成OAM的发现和注册。

二、如何通过指示灯来判断光电转换器的状态？

1、PWR：灯亮表示DC5V电源工作正常，不亮表示光电转换器未通电，灯光暗，表示电压低或其他故障。

2、FX100：灯亮表示光纤传输速率为100Mbps。

3、FX Link/Act：灯长亮表示光纤链路连接正确。灯闪亮表示光纤中有数据在传输

4、FDX：灯亮表示光纤以全双工方式传输数据。

5、TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps。

6、RLK：常亮，光口接收链路正常。不亮，接收链路错误

7、TLK常亮，光口发送链路正常。不亮，若RLK亮，发送链路错误

8、RMD：常亮，远端收发器的电口链路正常。不亮，链常亮，远端收发器可以远端网管。不亮，远端收发器不能远端网管

9、TPL：在八位拨码开关SW2、SW3每位均拨至“数字”端的状态下，反映双绞线连接状态，在双绞线连接正常时还同时表示电口的工作模式。灯亮，全双工。灯灭，半双工。

10、FPL：在八位拨码开关SW2、SW3每位均拨至“数字”端的状态下，表示光纤连接状态。在光纤连接正常时还同时表示光口的工作模式。灯亮，全双工。灯灭，半双工。

好了，以上内容就是飞畅科技关于光纤收发器常见指示灯的含义，如何通过指示灯来判断光电转换器的状态？这个问题的相关详细介绍，希望能对你有所帮助！飞畅科技20年专业从事光端机、工业级交换机、光纤收发器、协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流，咨询热线：0571-8700-7140。
