光端机的几种物理接口类型，光端机常用技术参数相关术语大全！

浏览次数：发布时间：2020-04-27

光端机，就是光信号传输的终端设备。光端机现在能传输的业务很多，如：视频，音频，数据，开关量，电话，以太网等。那么，你对光端机的几种物理接口了解吗，是否懂得光端机常用的技术参数配置所代表的含义？接下来我们就跟随飞畅科技的小编一起来详细了解下光端机的几种典型物理接口以及光端机的相关术语，一起来看看吧！

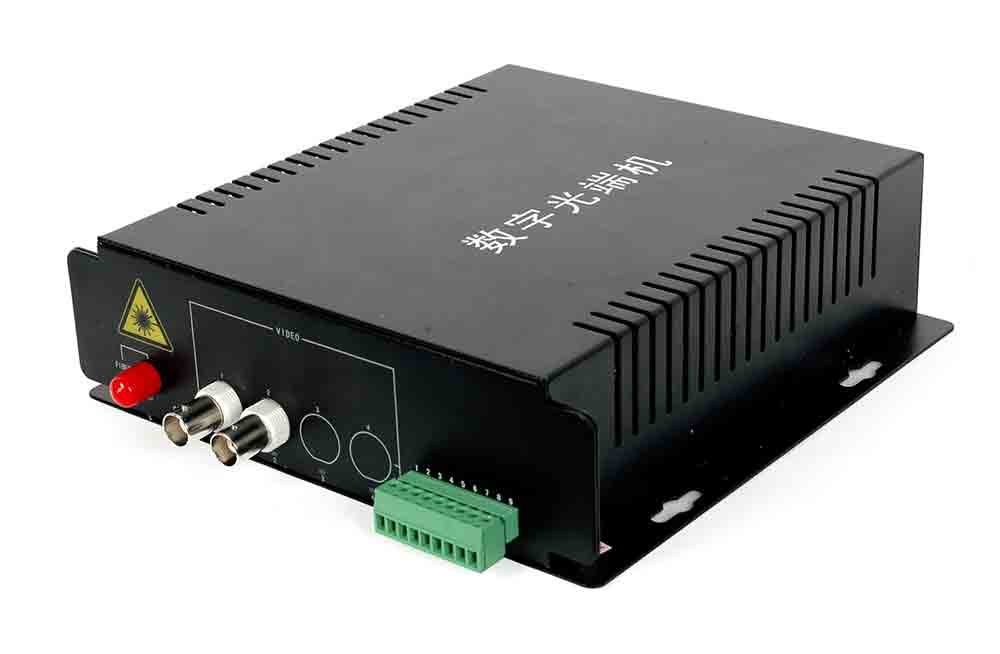

一、光端机的典型物理接口如下：

1、BNC接口

BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。

2、光纤接口

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

3、RJ-45接口

RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。

4、RS-232接口

RS-232-C接口（又称EIARS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

5、RJ-11接口

RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针（即电话线接口用）。

二、传输距离

传输距离是指光端机实际可传输光信号的最大距离。这是个标称数值，它取决于设备和实际环境等多种因素。

三、带宽

光端机的带宽（Bandwidth）是指光端机的实际可正常工作的频率范围。单位通常是Hz（赫兹）。通常，这个范围越大，就说明光端机的理论适应性能越强。例如，某视/音频光端机的视频带宽是2Hz～10MHz，音频带宽为40Hz～20KHz，体现了较强的动态范围宽度。

四、信噪比

信噪比是指光端机音源产生最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示，一般用分贝（dB）为单位。信噪比越高表示音频质量越好，一般音频光端机的信噪应该在60dB以上。

五、误码率

误码率（BER：bit error）是衡量数据在规定时间内数据传输精确性的指标。通常视/音频双向光端机的误码率应该在：（BER）≤10E-9。

六、信号电平

信号电平是指设备输出信号和输入信号的功率比然后取对数值，通常用P表示，P=lgP2/P1。

七、信号阻抗

信号阻抗是指输入信号的电压与电流的比值。单位通常是Ω（欧姆）。由于单位是欧姆，所以同样适用于欧姆定律，即在相同电压下，阻抗愈高将流过愈少的电流，阻抗愈低会流过愈多的电流。

好了，以上内容就是飞畅科技关于光端机的几种典型物理接口类型及常用参数相关术语的详细介绍，希望能对大家有所帮助！飞畅科技近二十年专业从事光端机、光纤收发器、工业交换机、协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流，咨询热线：0571-8700-7140。
