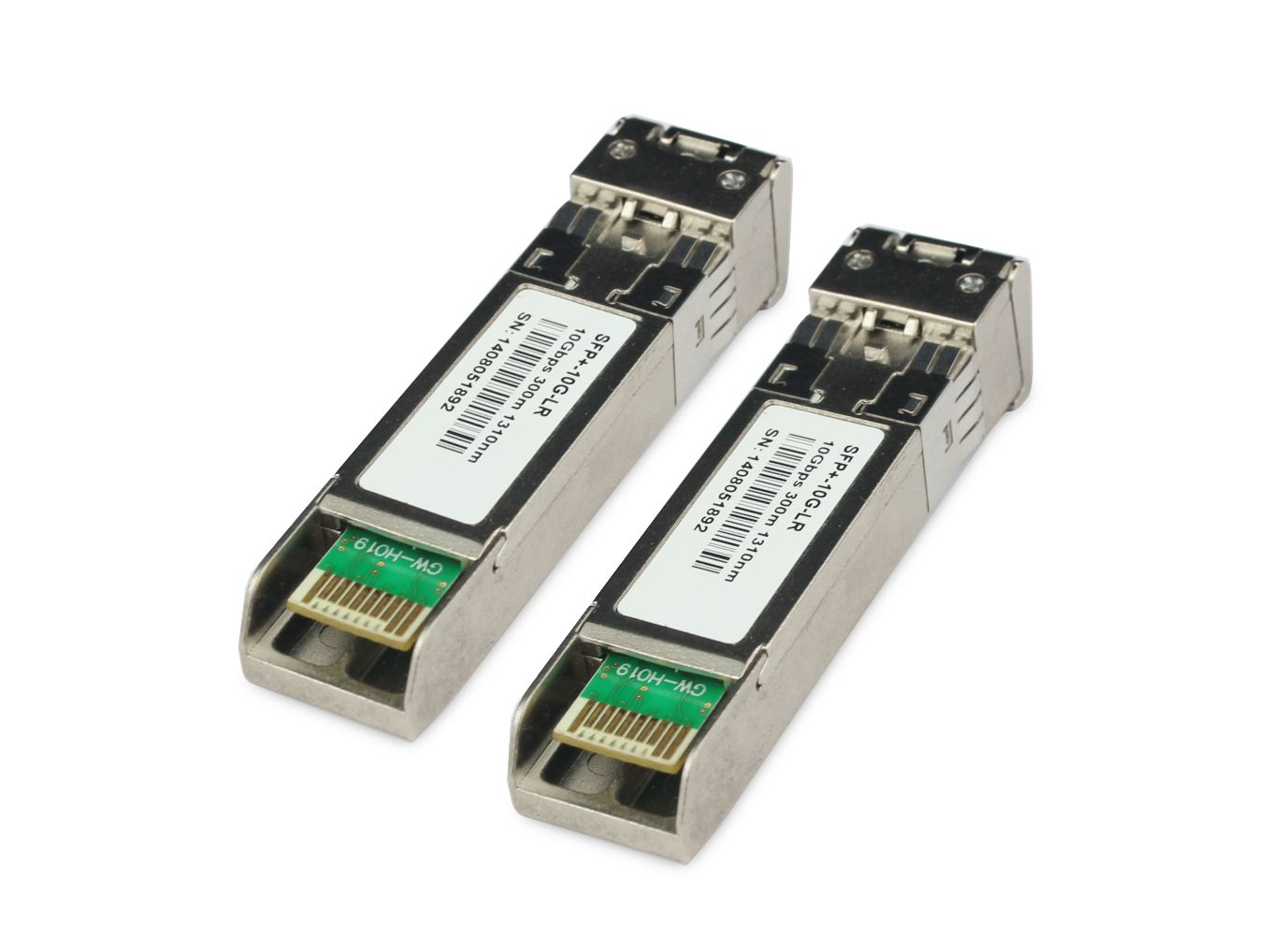

飞畅科技教你怎么测试千兆单模光纤模块？

浏览次数：发布时间：2020-04-13

光纤模块在光缆上的传输是通过光纤模块上的一对OXA.即光纤发射器（TOXA）和光纤接收器（ROXA）两部分完成的。那么，千兆单模光纤模块是怎么测试的呢？接下来我们就跟随飞畅科技的小编一起来详细了解下吧！

　　TOSA在设计上具有最大的发射光功率，ROXA在设计上同样具有一定的光信号灵敏度接收范围。特别提出的是，ROXA的信号接收范围是一定的，信号过小检测不到，过高则导致ROXA光饱和，器件无损失效。

　　由于LX、ZX、XD光纤模块是专为长距离光缆传输设计的，因此发射器的发射功率相比较于多模模块要高得多，特别是XD、ZX、EX更为突出。因此单模光纤的连接测试与多模模块有所不同。

　　单模光纤模块在使用跳线做近距离（本地）测试时，须通过在光纤线路中增加足够大的衰减器来保证正确成完。

　　 一般的衰减器要求如下：

　　1000LX（10-15KM）：5dm

　　1000XD（40-50KM）：15dm

　　1000ZX（70-80KM）：28DB

　　1000EX（100-120KM）：45db

　　在不使用衰减器测试的情况下，除非光模块厂家对模块的接收功率设计有接收灵敏度自动调节功能，否则，可能会出现接收器接收光饱合或临界饱和的现象。

　　在接收器光接收光饱的情况下，光纤链路外部会表现出连接不通的情形；而在光接收临界饱和的情况下，则会出现数据传输中毛包的情况。

　　上述两种情形的出现往往会使用户误以为光纤模块存在故障，而这两种情况同样也适用于实际光缆和光纤配套使用中光缆插入衰拳过小导致接收光信号超过ROXA接收的范围的情形。

　　在不考虑色散的理想情况下，千兆光纤模块所可以允许的传输距离可由以下公式获得：

　　传输距离=（TOSA最小发射功率-ROSA最小接收功率）/（0.25到0.35DBM），其中0.25到0.35dbm是每KM光缆的插入衰耗，视光缆品质而定。

　　另一个传输距离的直接计算方法：

　　模块传输距离=（TOSA最小发射功率-ROSA最小接收功率）的绝对值-光缆插入衰减（dbm）

　　在选择合用的光纤模块的时候，须考虑接收端光信号最大接收功率不要超过ROSA的最大接收灵敏度！

　　如果测试现场无法找到光行衰减器，一个简单易行的方法就是对插入模块的跳线（SC/LC/ST/FC）拔出些许，直到设备端口链接指示灯刚则亮起而又不会灭掉，这时我们可以基本确认ROXA接收到的光信号是在器件充许的接收设计范围内的。

好了，以上内容就是飞畅科技关于千兆单模光纤模块测试方法这个问题的相关详细介绍，希望能对大家有所帮助！飞畅科技长期致力于为客户提供光端机、电话光端机、武警光端机、智慧磐石项目、光纤收发器、工业以太网交换机、协议转换器、串口服务器等工业网络通信产品，已成为国内工业通信领域的领导品牌。欢迎前来了解、交流，咨询热线：0571-8700-7140。
