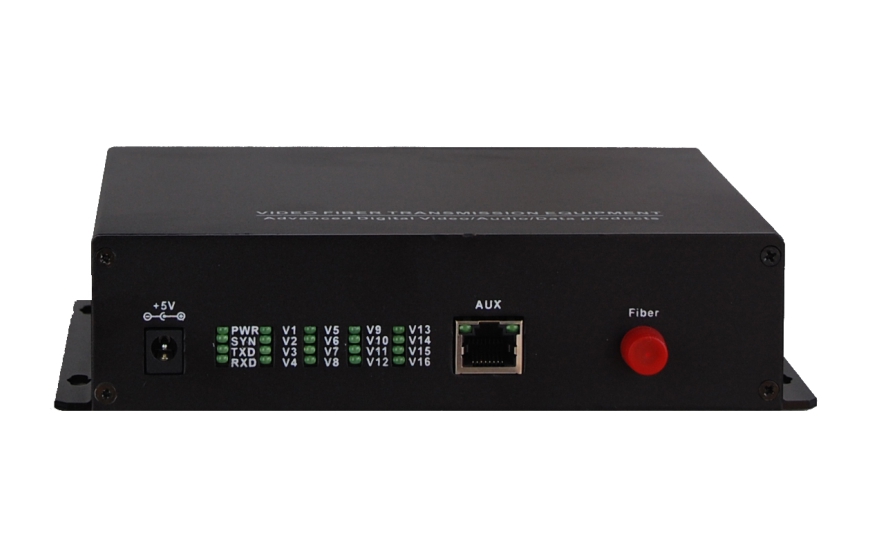

视频光端机，就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备，其原理就是把信号调制到光上，再通过光纤进行视频传输。那么，关于视频光端机安装方法及使用注意事项这块你是否有过深入的了解呢？接下来我们就跟随飞畅科技的小编一起来详细了解下吧！

一、视频光端机安装方法

1、打开设备包装，首先检查设备外观，应无损伤及异常响动。

2、连接电源：

a、将包装箱内的交流电源线插入光发射机和光接收机的电源输入端口（AC220V）。

b、光发射机的POW绿色指示灯点亮和NOP、LOS红色指示灯点亮表示光发射机工作正常；光接收机的POW黄色指示灯点亮和NOP、LOS红色指示灯点亮表示光接收机工作正常。

c、系统自检完后关闭电源。　

3、连接光纤：将FC/PC 跳线分别连接到光发射机的光输出端口和光接收机的光输入端口，也可用跳线将光发射机和光接收机直接连接进行短距离测试。

4、将现场图像信号接到光发射机的视频输入端口，采用同轴视频电缆将光接收机对应视频端口输出的视频信号传送到监视器等设备。将数据线分别接入光接收机和光发射机的数据端口，管脚定义是：“485+”接数据A端、“485－”接数据B端、“GND”不接。

5、打开电源：

a、光发射机和光接收机的NOP红色指示灯不亮表示接收到有效的光信号，LOS红色指示灯不亮表示光信号同步，光信号连接正确。
b、当有视频传输时，光发射机和光接收机相对应的视频信号指示灯点亮，可以进行图像监察和记录。

二、视频光端机使用注意事项

1、光端机电源输入为AC220V电源，请使用设备包装内提供的专用电源线供电。电源的电压适应范围为AC125V～250V，切勿超范围使用，使用过程中保证连续供电。

2、光发射机和光接收机均为室内机型，使用温度和湿度应在设备工作参数范围以内；否则可能造成设备损坏，光端机的使用中要保持有一个通风、散热、防潮、整洁的工作环境。

3、光发射和接收器件在不连接尾纤接头时，请使用保护帽封好以免灰尘进入，影响光信号的传输。
