几种常见的光端机物理接口类型及传输系统原理

浏览次数：发布时间：2019-09-04

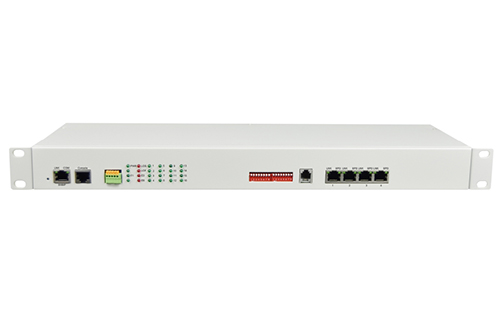

光端机，就是光信号传输的终端设备，其常见的物理接口类型有BNC接口、光纤接口、RJ-45接口、RS-232接口、RJ-11接口。那么，对于这几种常见的光端机接口类型你有了解吗，接下来我们就来详细看下这几种光端机的接口类型及传输系统原理，感兴趣的朋友就一起来看看吧！

一、光端机的接口类型：

1、BNC接口
BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。　

2、光纤接口

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

3、RJ-45接口
RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。　

4、RS-232接口 　

RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。（目前多用DB9）

5、RJ-11接口 　

RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针（即电话线接口用）

二、光端机的传输系统原理：

光传输系统由三部分组成：光源（光发送机），传输介质、检测器（光接收机）。

按传输信号划分，可分为数字传输系统和模拟传输系统。

在模拟传输系统中，是把输入信号变为传输信号的振幅（频率或相位）的连续变化。光纤的模拟传输系统是把光强进行模拟调制，其光源的调制功率随调制信号的幅度变化而变化。但由于光源的非线性较严重，因此其信噪比、传输距离和传输频率都十分有限。

数字传输系统是把输入的信号变换成“1”，“0”表示的脉冲信号，并以它作为传输信号。在接受端再把它还原成原来的信息。这样光源的非线性对数字码流影响很小，再加上数字通信可以采用一些编码纠错的方法，且易于实现多路复用，因此数字传输系统占有很大的优势，并在很多地方得到了广泛的应用。

好了，以上就是关于光端机的接口类型及传输系统原理的相关详细介绍，希望能对你有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
