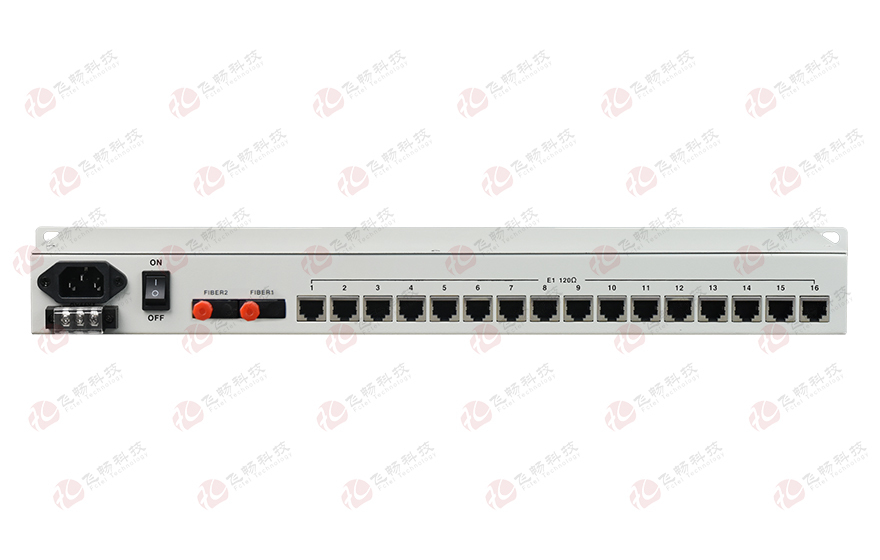

  • 飞畅科技-16E1+3ETH+1FX 1+1光备份 PDH光端机

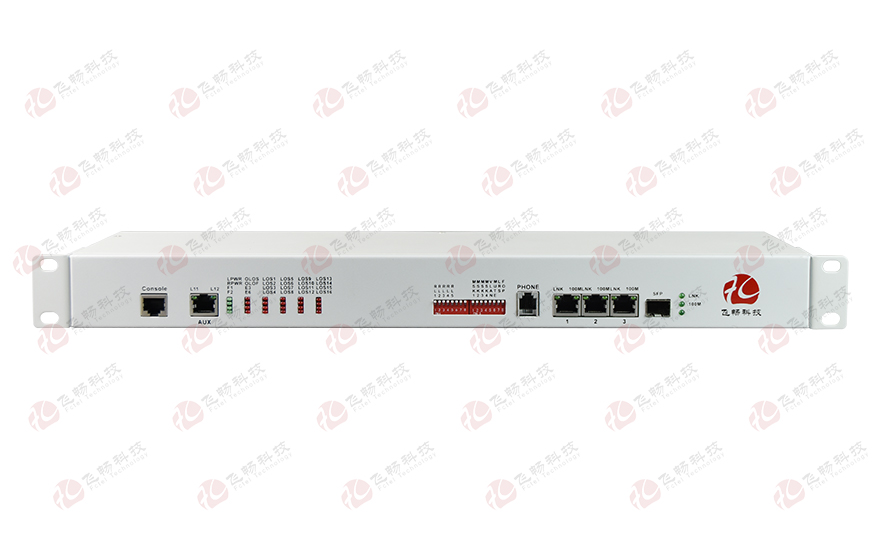

  • 飞畅科技-16E1+3ETH+1FX 1+1光备份 PDH光端机

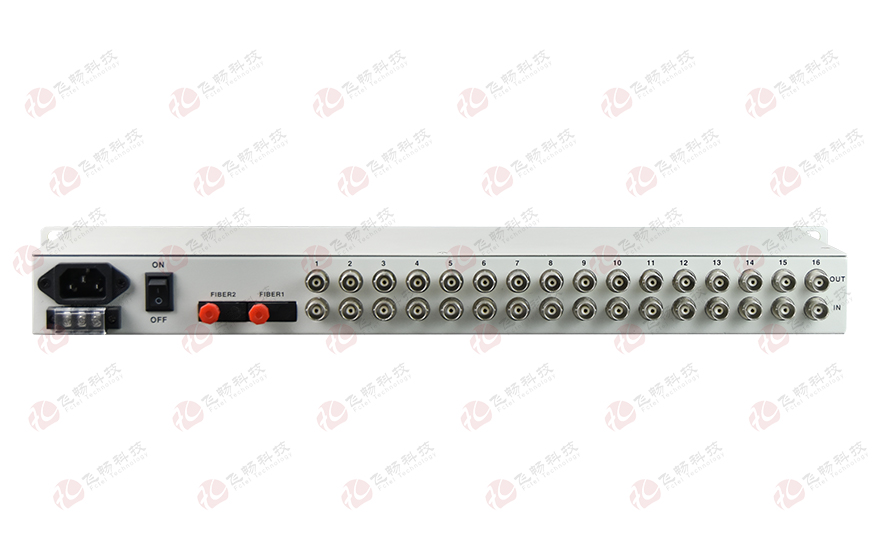

  • 飞畅科技-16E1+3ETH+1FX 1+1光备份 PDH光端机

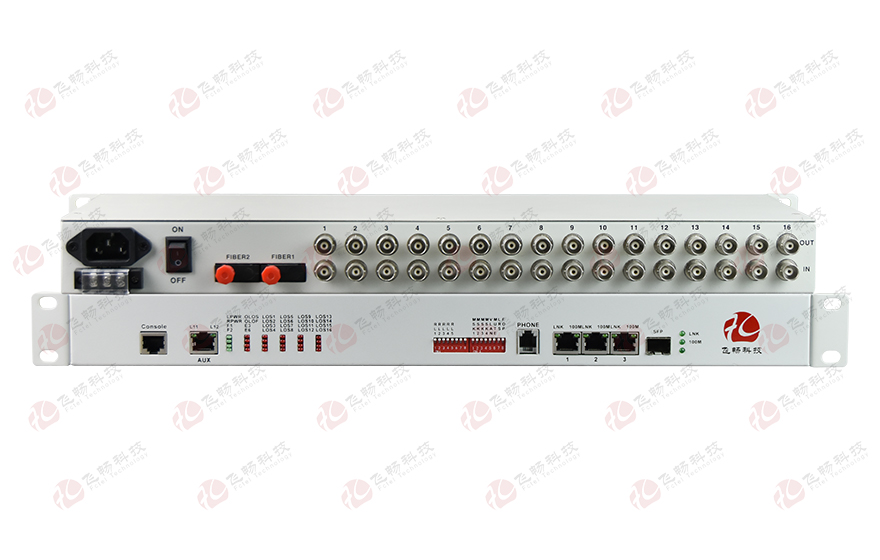

  • 飞畅科技-16E1+3ETH+1FX 1+1光备份 PDH光端机

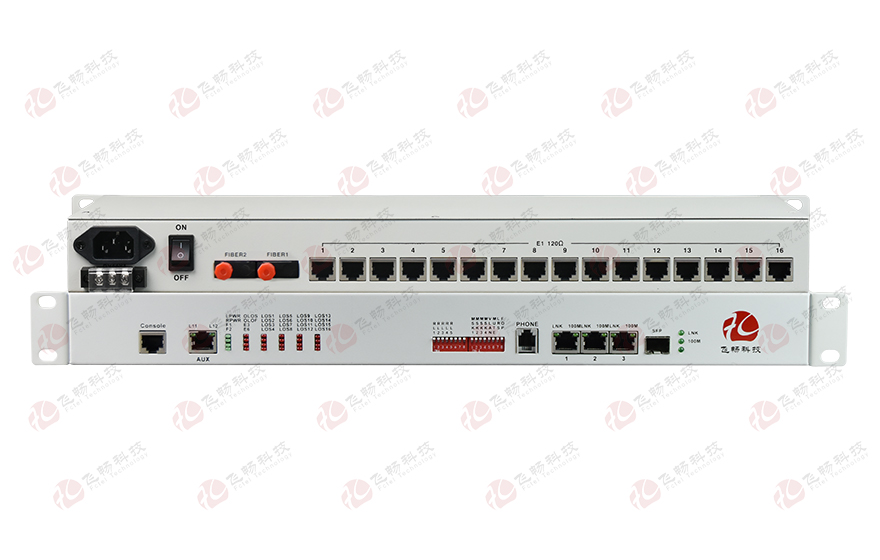

  • 飞畅科技-16E1+3ETH+1FX 1+1光备份 PDH光端机

16E1+3ETH+1FX 1+1光备份 PDH光端机

型号:FC2P-E16F3PF1留言

描述:16E1 PDH+3路百兆电口以太+1路光口以太19英寸1U可以带公务电话(标准电话机接口非电话话柄)可带Console网管可1+1光纤备份。

产品描述
       本系列设备,是在本公司研制的PDH光纤传输,专用超大规模集成电路的基础上,研发的点对点光传输设备。该设备提供1~16路E1接口;1~3路10/100M快速以太网接口(以太网接口为交换口,线速100M,支持VLAN划分(逻辑隔离));1路fx光以太网接口;1个Console口;1个扩展业务接口(可以作为E1信号、RS232/RS485/RS422异步数据、FXO/FXS或EM2/4线语音信号、开关量信号、以太网信号(带宽2M)等传输通道);1路数字公务电话;应用十分灵活,具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高。
功能特点

 自主知识产权的集成电路;

 1-16个E1通道透明传输;E1编码为HDB3,完全符合ITU-T G.703、G.823 and G.742建议;

 提供1-3路电口100M线速以太网和1路100M光以太网,支持相互协商功能,以太网带宽设置是基于32K;

 以太网全双工/半双工自适应,10/100M自适应;以太网包大小为1916字节;

 光口传输速率是155/350Mbps,传输距离可以达到25Km,40Km,60Km,80Km or 120Km;

 具有完备的告警功能,本端可以看到远端设备的状态;

 支持E1环回测试,便于设备的监测和管理;

 系统电源 AC220V , DC-48V 可选。

技术参数

 ◆ 光纤部分

    多模光纤:

    50/125um 或 62.5/125um,

    最大传输距离 5Km@ 62.5/125um单模光纤,衰减(3dbm/km )

    波长:                820nm

    发射功率:        -12dBm (Min) ~ -9dBm (Max)

    接收灵敏度:    -28dBm (Min)

    链路预算:        16dBm

    单模光纤:

    8/125um, 9/125um,

    最大传输距离 40Km(实际如需更大距离需定制)

    传输距离:        40KM@9/125um 单模光纤,衰减(0.35dbm/km )
    波长:                1310nm

    发射功率:        -9dBm (Min) ~-8dBm (Max)

    接收灵敏度:    -27dBm (Min)

    链路预算:        18dBm

 ◆ E1接口

    设备E1接口均符合G.703建议

    速   率:             n*64Kbps±50ppm

    码   型:             HDB3

    阻   抗:             非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)

    抖动特性:        满足G.742、G.823建议

    输入口允许衰减:0~6dBm

 ◆ 数据接口

    数据接口: RS-485/RS-232/RS-422/Manchester/TTL

    数据格式: NRZ、Manchester、Bi-phase

    速率: 110bps-115.200Kbps

    物理接口: RJ45

  ◆ 以太网接口(10/100M)

     速    率:            10/100M自适应,全/半双工完全自适应

     协    议:             支持IEEE 802.3,IEEE 802.1Q(VLAN)

     MAC地址表:    可以学习4096个MAC地址

     物理接口:         RJ45座 支持Auto-MDIX(交叉/直通线自适应

     回   损:              20 dB

  ◆ 光以太网接口(100base-FX)

     速    率:      100M,全双工

     协    议:      支持IEEE 802.3,IEEE 802.1Q(VLAN)

     MAC地址表:    可以学习4096个MAC地址

     物理接口:      LFP/LC

  ◆ 电气和机械特征

     系统电源:     AC180V ~260V;DC –48V;DC +24V

     功耗: ≤5W

     外观结构:       (长×宽×高)  485*138*45mm 桌面式

 ◆ 工作环境

    工作温度:          -10℃ ~50℃

    工作湿度:          5% ~ 95% (无凝露)

    存储温度:          -40 ℃~ 80℃

    存储湿度:          5%~ 95% (无凝露)

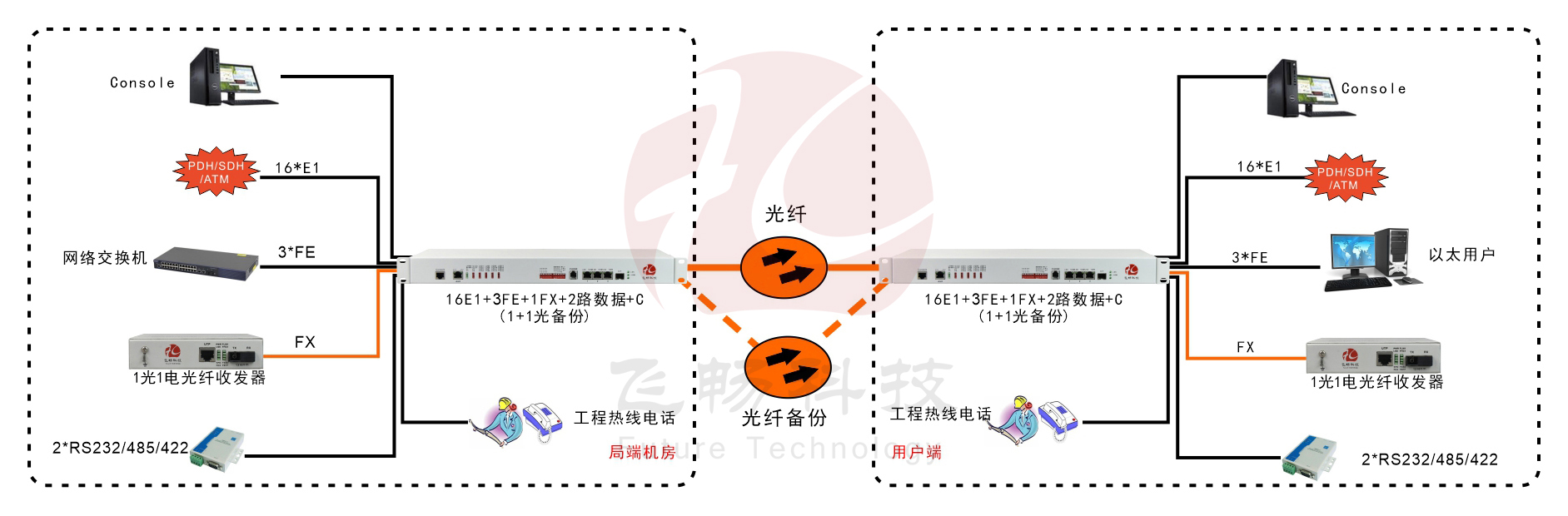

应用方案

16E1+3ETH+1FX 1+1光备份 PDH光端机
