4E1+4ETH 1+1光备份 PDH光端机

型号:FC2P-E4F4留言

描述:4E1 PDH+4路FE以太19英寸1U可以带公务电话(标准电话机接口非电话话柄)可带Console网管可1+1光纤备份。

产品描述
       本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~4路E1接口,主光纤接口与备份光纤接口,1-4路10M/100M快速以太网接口(线速100M),以及2扩展业务接口。4路以太网接口为交换口,可支持VLAN划分。2个扩展业务接口可以作为RS232/RS485/RS422异步数据、语音信号、二四线E&M音频信号、开关量信号、以太网信号(带宽2M)等传输通道,应用十分灵活。可选一路数字公务电话,应用十分灵活。具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。
功能特点

 基于自主产权的集成电路;

 模块化宽动态光探测器;

 设备提供主光纤接口与备份光纤接口,双光口备份功能确保业务永不间断;

 以太网接口速率为10M/100M,全双工/半双工自适应;

 4路以太网接口为交换口,也可划分VLAN,可以设置成4个通道逻辑隔离;

 E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;

 一路PCM数字公务电话(可选);

 能检测当光信号丢失时为对端设备掉电或是光纤不通,并通过指示灯指示告警;

 具备在本端查看显示远端设备工作状态功能;

 提供2个扩展接口,可选扩展1~2路异步数据,如RS232/ RS485/RS422/Manchester码等;或1~4路开关量、1~2路语音,或二/四线音频等;

 提供命令远端接口环回功能,便于线路维护;

 无中继传输距离可达2~120公里;

 多种电源方式可选:AC220V、DC-48V/DC24V等;

 DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。

技术参数

 ◆ 光纤部分

    多模光纤:

    50/125um 或 62.5/125um,

    最大传输距离 5Km@ 62.5/125um单模光纤,衰减(3dbm/km )

    波长:                820nm

    发射功率:        -12dBm (Min) ~ -9dBm (Max)

    接收灵敏度:    -28dBm (Min)

    链路预算:        16dBm

    单模光纤:

    8/125um, 9/125um,

    最大传输距离 40Km(实际如需更大距离需定制)

    传输距离:        40KM@9/125um 单模光纤,衰减(0.35dbm/km )
    波长:                1310nm

    发射功率:        -9dBm (Min) ~-8dBm (Max)

    接收灵敏度:    -27dBm (Min)

    链路预算:        18dBm

 ◆ E1接口

    设备E1接口均符合G.703建议

    速   率:             n*64Kbps±50ppm

    码   型:             HDB3

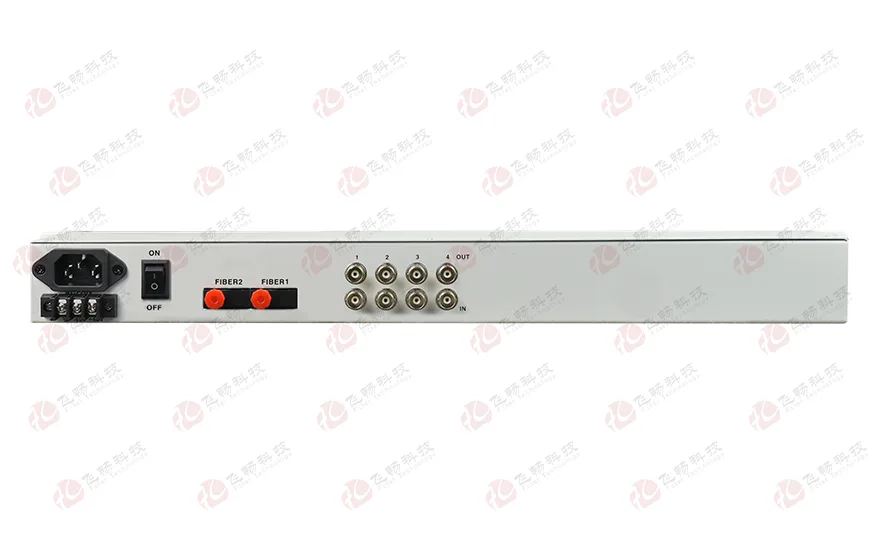

    阻   抗:             非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)

    抖动特性:        满足G.742、G.823建议

    输入口允许衰减:0~6dBm

 ◆ 以太网接口(10/100M)

    速    率:            10/100M自适应,全/半双工完全自适应

    协    议:             支持IEEE 802.3,IEEE 802.1Q(VLAN)

    MAC地址表:    可以学习4096个MAC地址

    物理接口:         RJ45座 支持Auto-MDIX(交叉/直通线自适应

    回   损:              20 dB

 ◆ 电源需求

    系统电源:          AC180V ~ 260V;DC –48V;DC +24V

    功   耗:               ≤10W

 ◆ 尺寸大小

    迷你型:             216(宽)X140(深)X31(高)mm

    19英寸:             483(宽)X138(深)X44(高)mm

 ◆ 工作环境

    工作温度:          -10℃ ~50℃

    工作湿度:          5% ~ 95% (无凝露)

    存储温度:          -40 ℃~ 80℃

    存储湿度:          5%~ 95% (无凝露)

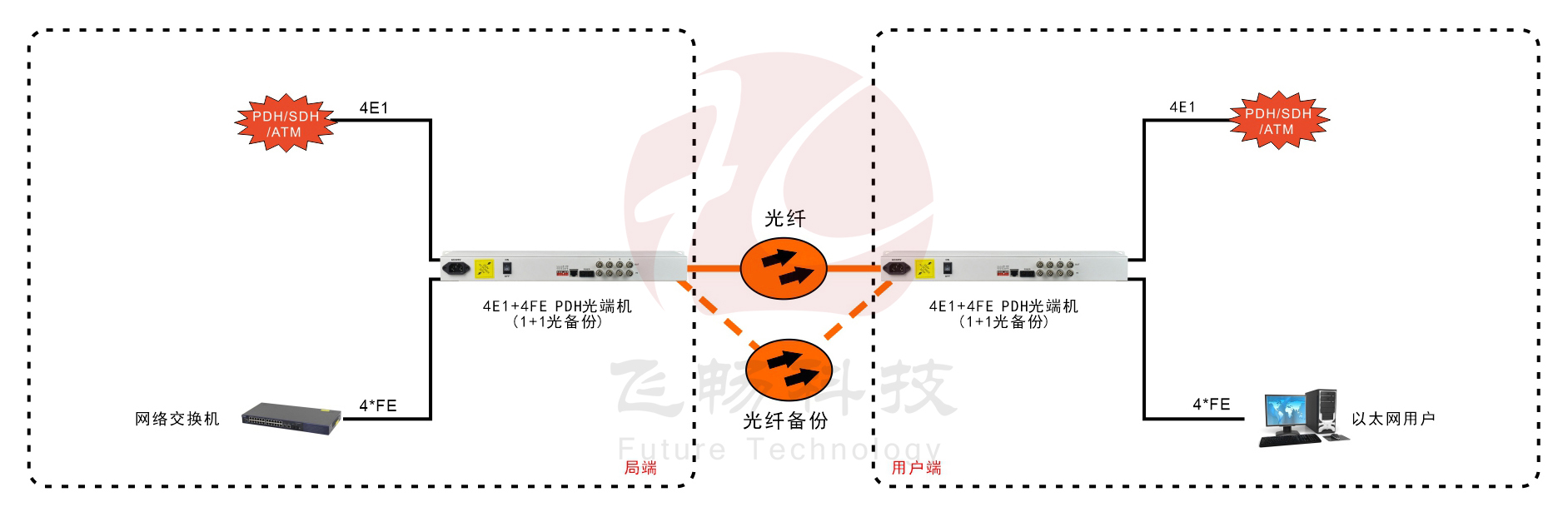

应用方案

4E1+4ETH 1+1光备份 PDH光端机
