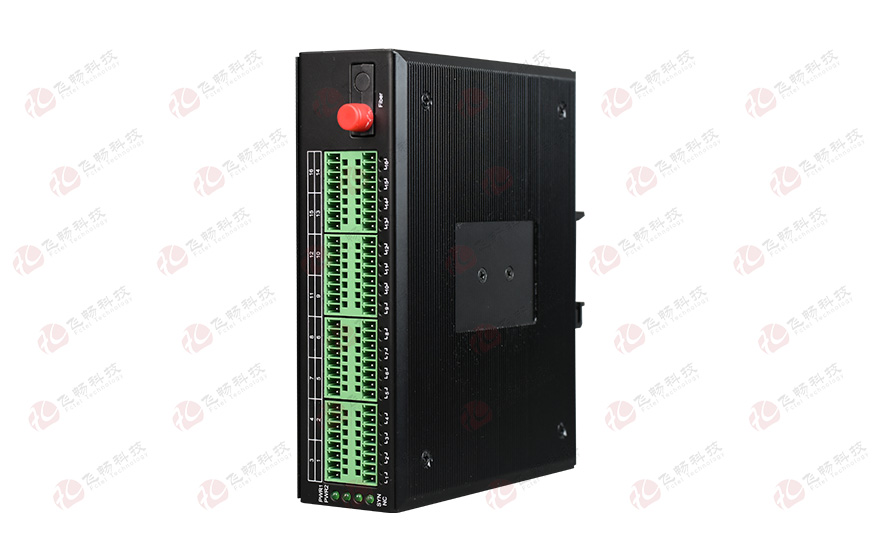

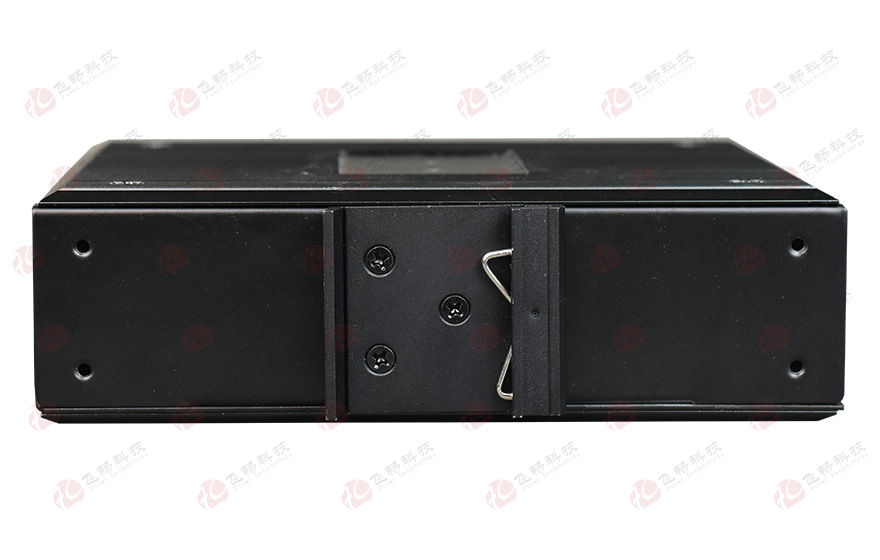

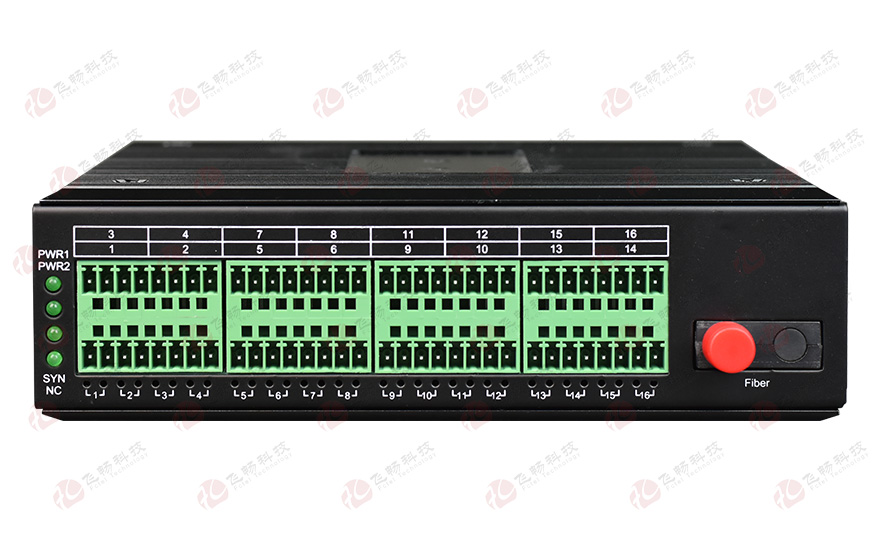

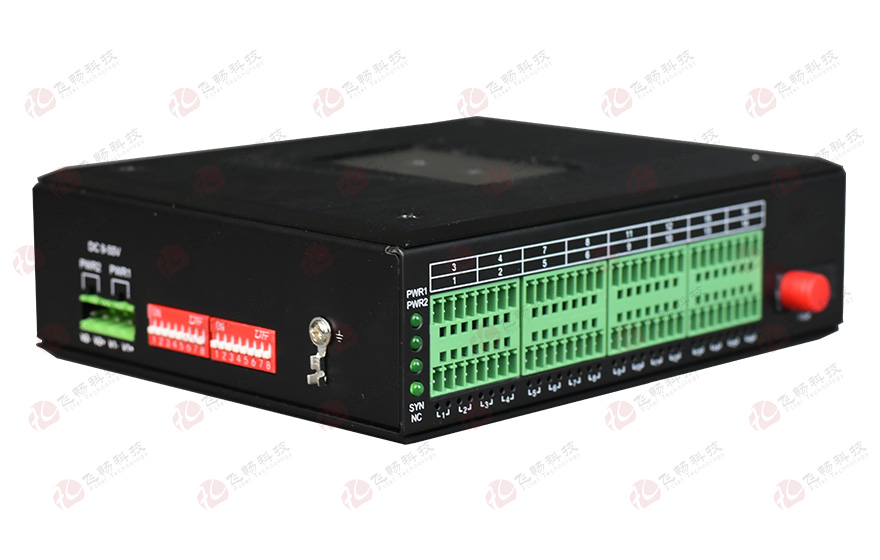

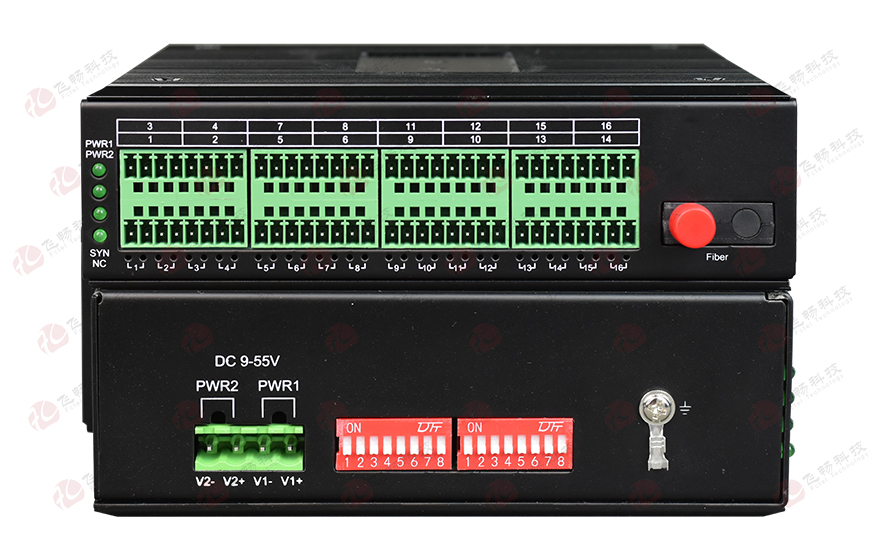

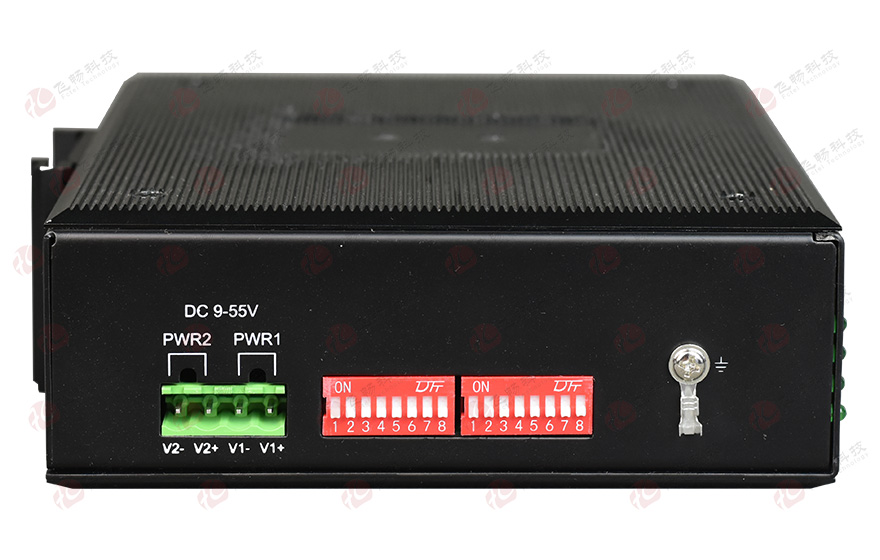

工业轨式 32路开关量光端机

型号:FCP-K32G留言

描述:工业轨式 32路开关量光端机,设备提供32路开关量通道,1路光纤接口接口;冗余双电源输入DC9-48V ,功耗<5W;支持过载保护,反接保护,冗余保护;4芯5.08mm间距插入式端子,IP40防护等级。

产品描述
        提供1-32路单向开关量或16路双向开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
可以支持单向32路开关量与双向16路开关量;开关量类型支持干结点与湿节点;
每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态;
开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;
开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;
可以设置每路开关量输出在光纤没有接通时的常开与常闭的状态;
开关量接口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω)标准;
支持宽范围9-55V交流与直流电源输入;
支持内部隔离,冗余双电源输入;
电源支持过载保护、防反接保护;
符合工业四级电磁兼容性要求;
超强防雷功能:防雷击,可抗感应高压,防浪涌等;
无风扇高效散热,降低修复时间;
阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
导轨或壁挂式安装;
宽温型:工作温度-40℃~ +85℃;
所有型号皆通过100%烤机测试。
技术参数
◆ 光纤部份
光口:1
光纤:单纤双纤
光纤接口:SC/FC/ST/LC(SFP)可选
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 开关量接口
输出接口类型:
干节点
1:信号继电器干接点输出;
2:光MOS继电器输出(最大内阻25Ω)
脉冲量:
光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间:
信号继电器干接点输出:<1.2ms
光MOS继电器输出<0.6ms
开关信号:
信号继电器干接点输出:30VDC/0.5A;
光MOS继电器输出:245VDC/0.12A
最大开关频率: 50HZ
输出浪涌保护:
信号继电器干接点输出:无;
光MOS继电器输出:TVS+固体放电管防护
◆ 电源
冗余双电源输入AC&DC9-48V 功耗<5W
过载保护:支持
反接保护:支持
冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
◆ 机械与产品尺寸
外壳: IP40防护等级,铝合金材质
尺寸:162mm(长) x 132mm(宽) x 50.0mm(高)
安装方式:导轨安装、壁挂式安装
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时

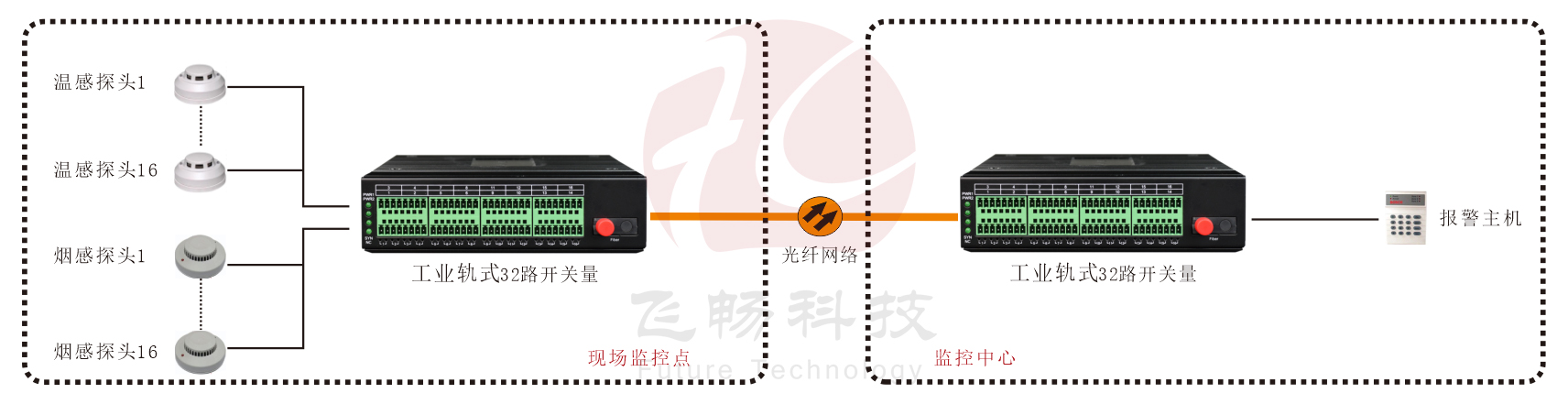

应用方案

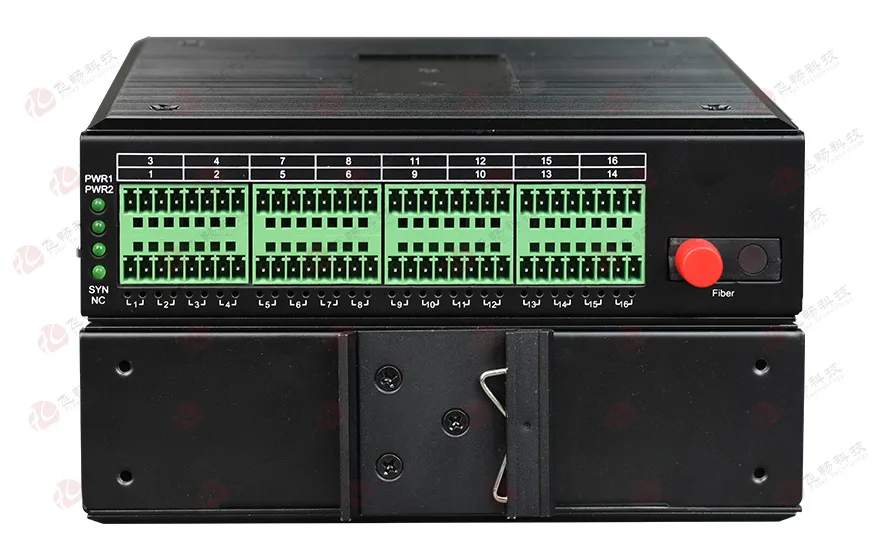

工业轨式 32路单向/16路双向开关量光端机
产品尺寸
