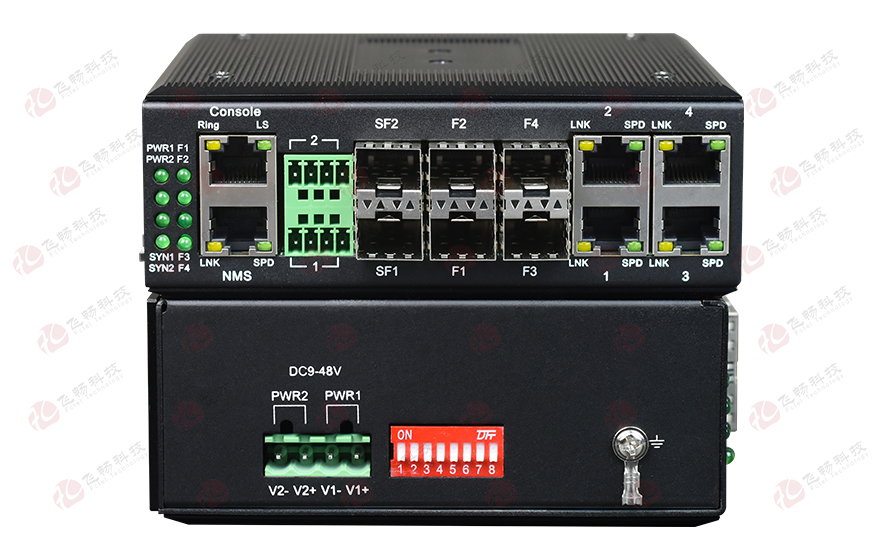

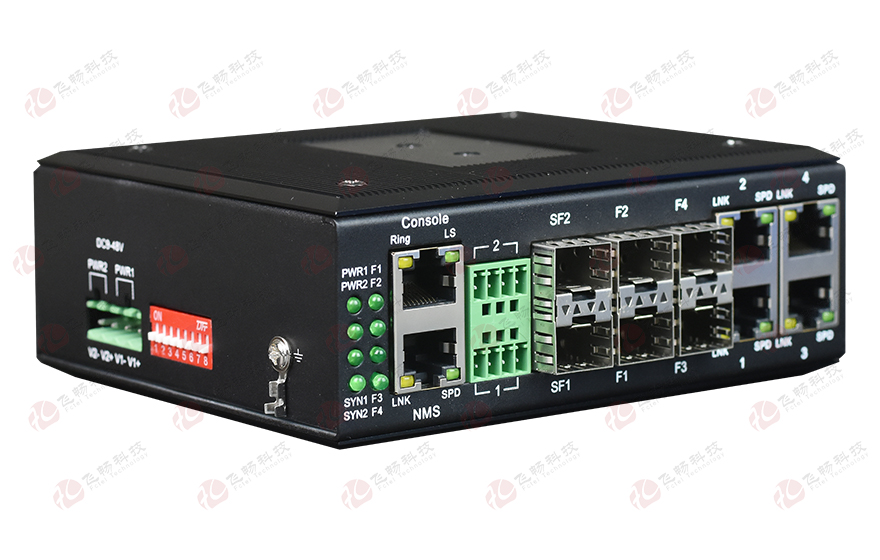

工业轨式4百兆电+4路百兆光+2路串口 2千兆光环网交换机

型号:留言

描述:4路百兆电+4路百兆光+2路串口2路千兆环网光接口,支持多种光纤网络结构:点对点、星型、链型、环网冗余,可带SNMP及console网管管理功能。

产品描述
       本系列产品采用工业冗余环网设计,每台设备有两个用于组成环网的光纤端口,通过手拉手的级联方式组成环形的网络拓扑结构,工业冗余环网(FC-Ring)设计是为了实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险,更简化了工程安装,降低了工程成本。

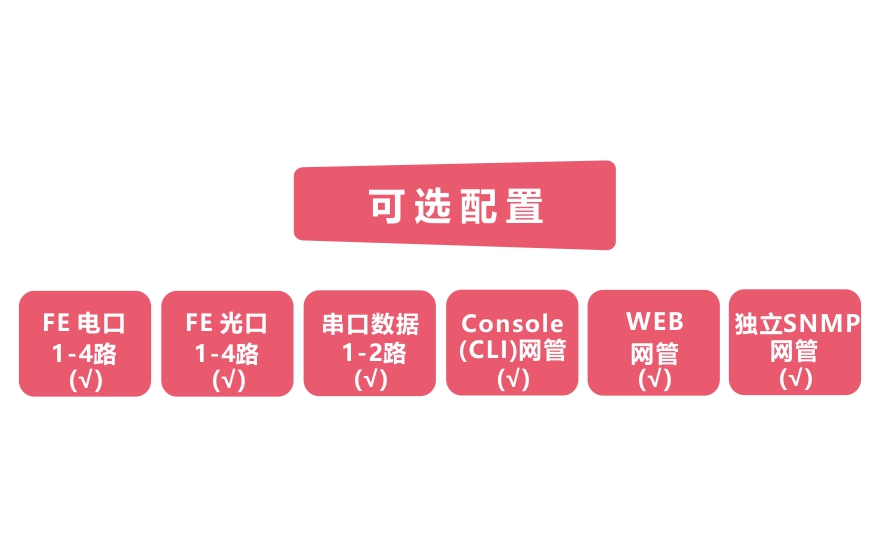

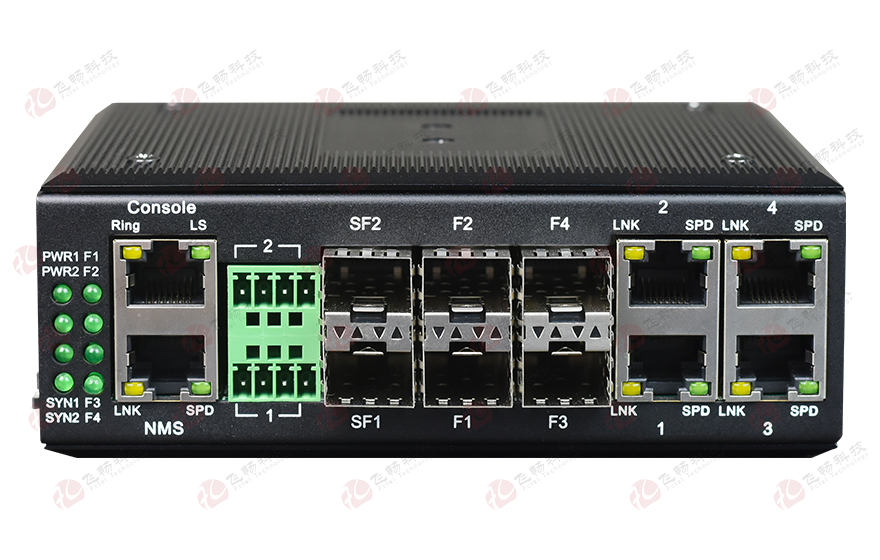

       此产品提供:2个千兆SFP以太光口;4个百兆以太电接口4个百兆光接口;2路RS232/422/485独串口。2路串口为独立设计,每路串口为主从设计,一个是主控制节点,其它都是从节点。
功能特点
◆ 工业导轨式设计,专为严酷苛刻的工业环境而设计;
 提供两光纤条线路,在线路故障时可自动切换,保证通信正常。
 支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构支持多种光纤网络结构;
◆ 具备光端机死机自动断电整机重启功能;
 设备提供4路百兆以太电口,4路百兆以太光口,2路千兆光以太接口,环网总的传输带宽为线速1000M;
 交换机内建1Mbit MP-SSRAM高速内存,无阻塞设计,最大背板带宽32GBit/S;
 基于FPGA+ARM设计,快速缩短自愈环回建立时间,支持“FC-Ring”冗余环网(自愈时间<20ms);
 支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,支持最大为10K字节的以太包;
 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能;
 10/100Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整
 以太接口与串行数据带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs,开路峰值输出电压6KV标准;
 提供2路RS232/485/422接口可选三种数据接口可选RS232支持3线RS232 (TXDRXDGND);
 RS232/485/422通道可以传输异步从0-115200波特率的串口数据;
 设备带Console(CLI)网管与WEB管理平台可以在线软件升级,在主机端可以管理每台从机的设备的工作状态;
 支持宽范围交直流输入(9V-48V)支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;
 符合工业四级电磁兼容性要求;
 超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;
 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验,提供导轨式或壁挂式安装;
 宽温型:工作温度-40℃~ +85℃;
技术参数
◆ 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ 10/100M以太网接口
   协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
   速    率:10/100M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆ 10/100/1000M以太网接口
   协    议:        符合IEEE 802.3z,IEEE 802.3ab
   速    率:        10/100/1000M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:     RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆ 串行接口
   波特率           0-115.2K
   接口特性        EIA-RS232/EIA-RS422/EIA-RS485
   物理接口:     接线端子

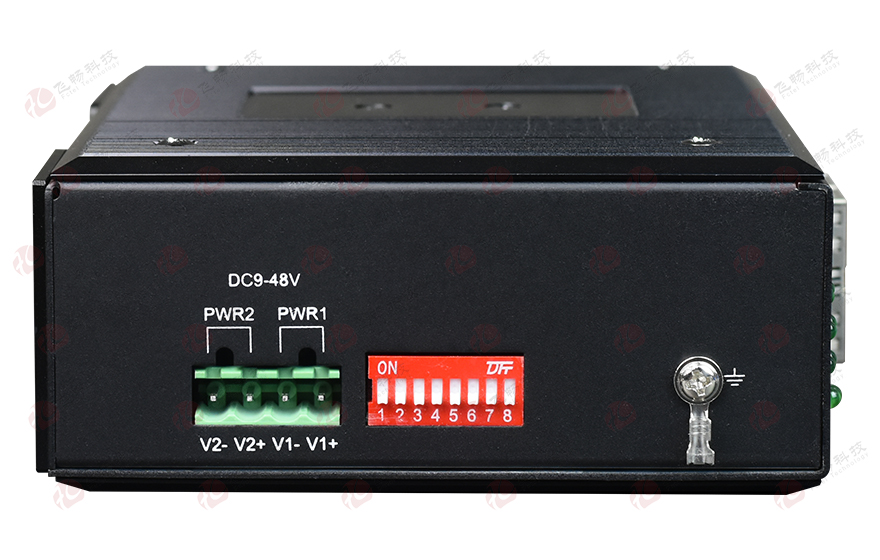

◆ 电源
   冗余双电源输入:   DC9-48V 功耗<5W
   过载保护:           支持
   反接保护:           支持
   冗余保护:           支持
   接入端子:           4芯5.08mm间距插入式端子

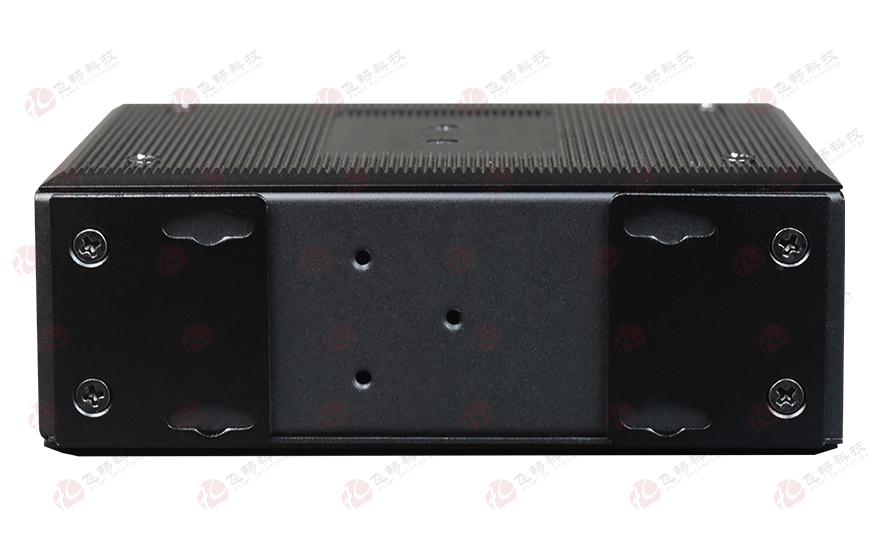

◆ 机械与产品尺寸
   外壳:                 IP40防护等级,铝合金材质
   尺寸:                 133mm(长) x 120mm(宽) x 50.0mm(高)
   安装方式:          导轨安装、壁挂式安装
   重量:                 0.85kg/台
◆ 环境指标
   工作温度:-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
应用方案

方案应用图例一

 本产品支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,
 并可在此基础上组网为更复杂的网络拓扑结构

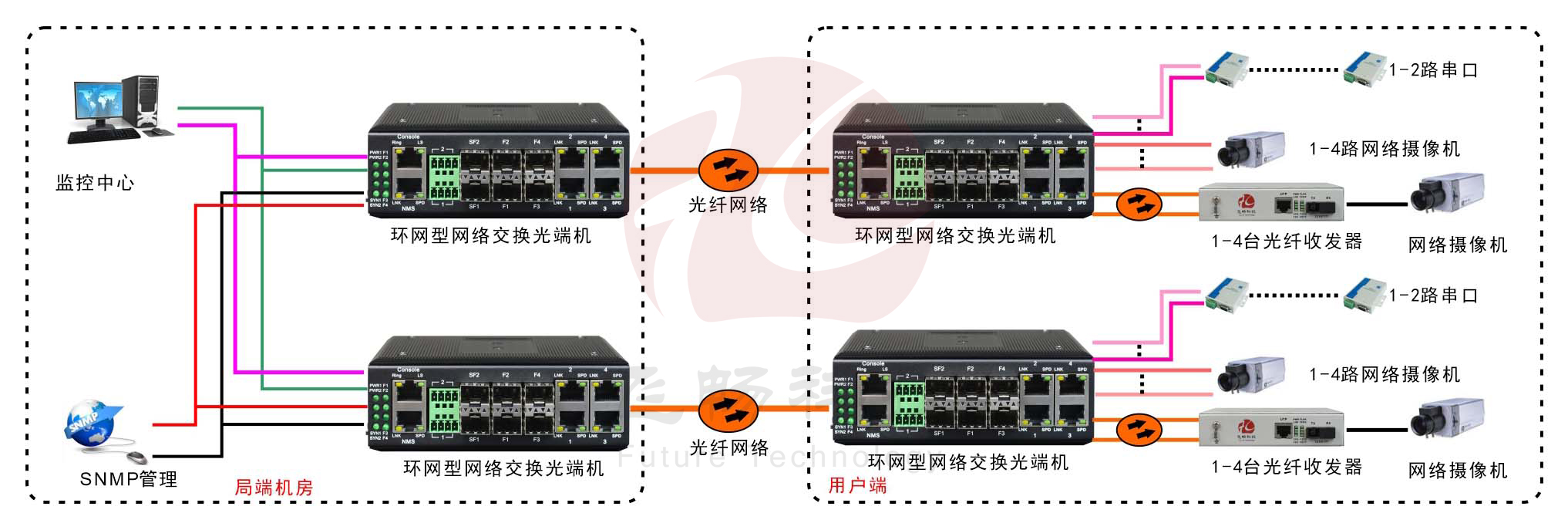

 点对点(Point to Point) 应用场合:

工业轨式4百兆电+4路百兆光+2路串口 2千兆光环网交换机

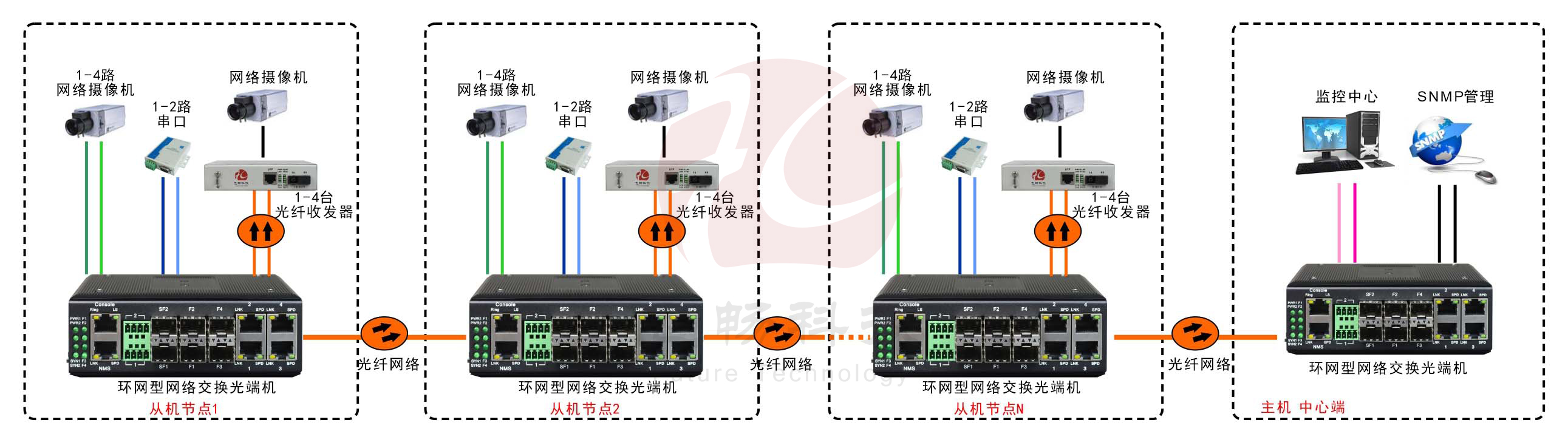

链型(Line) 应用场合:

应用方案图例二:

工业轨式4百兆电+4路百兆光+2路串口 2千兆光环网交换机

星型(Star)应用场合:

应用方案图例三

工业轨式4百兆电+4路百兆光+2路串口 2千兆光环网交换机

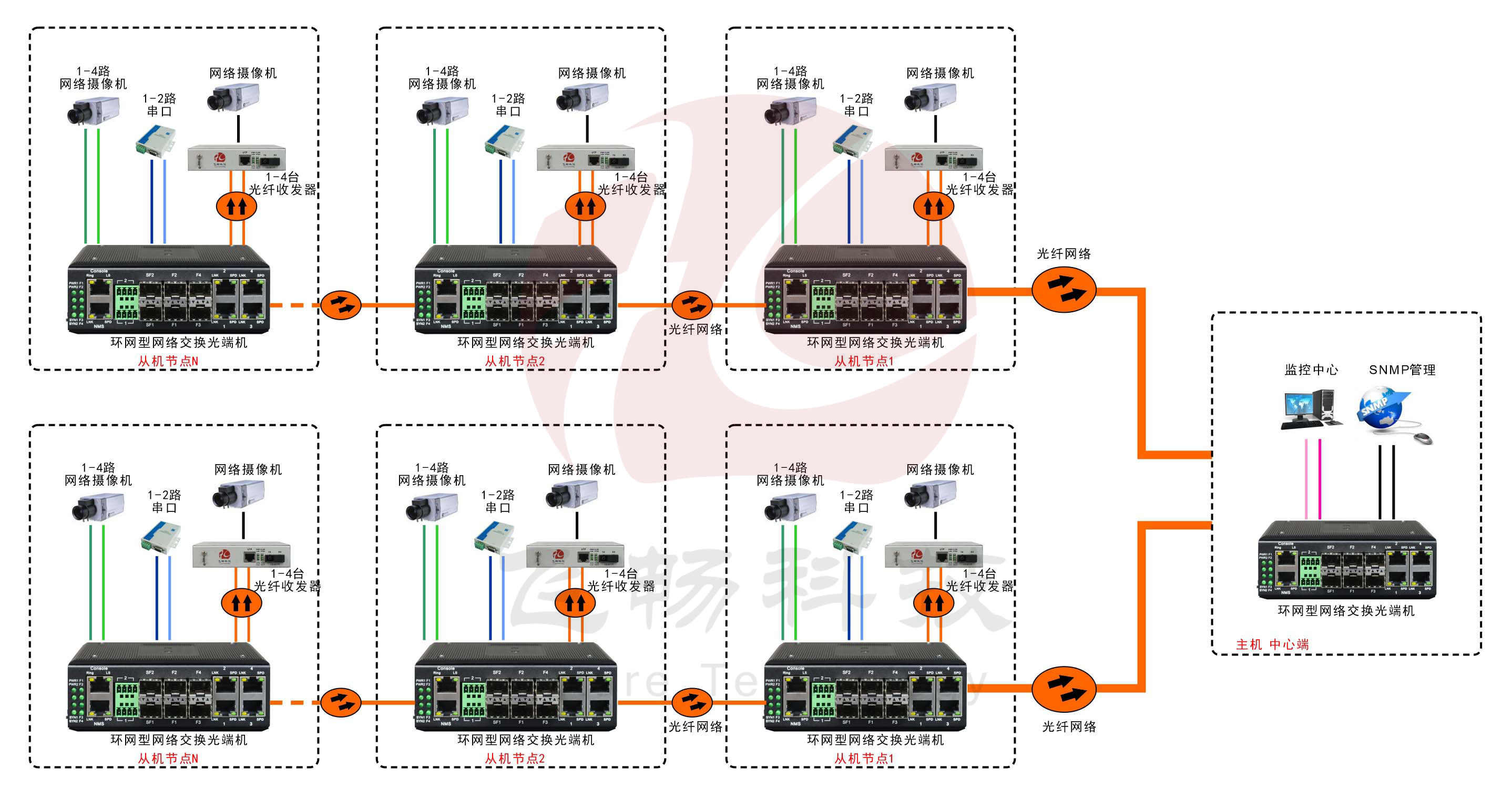

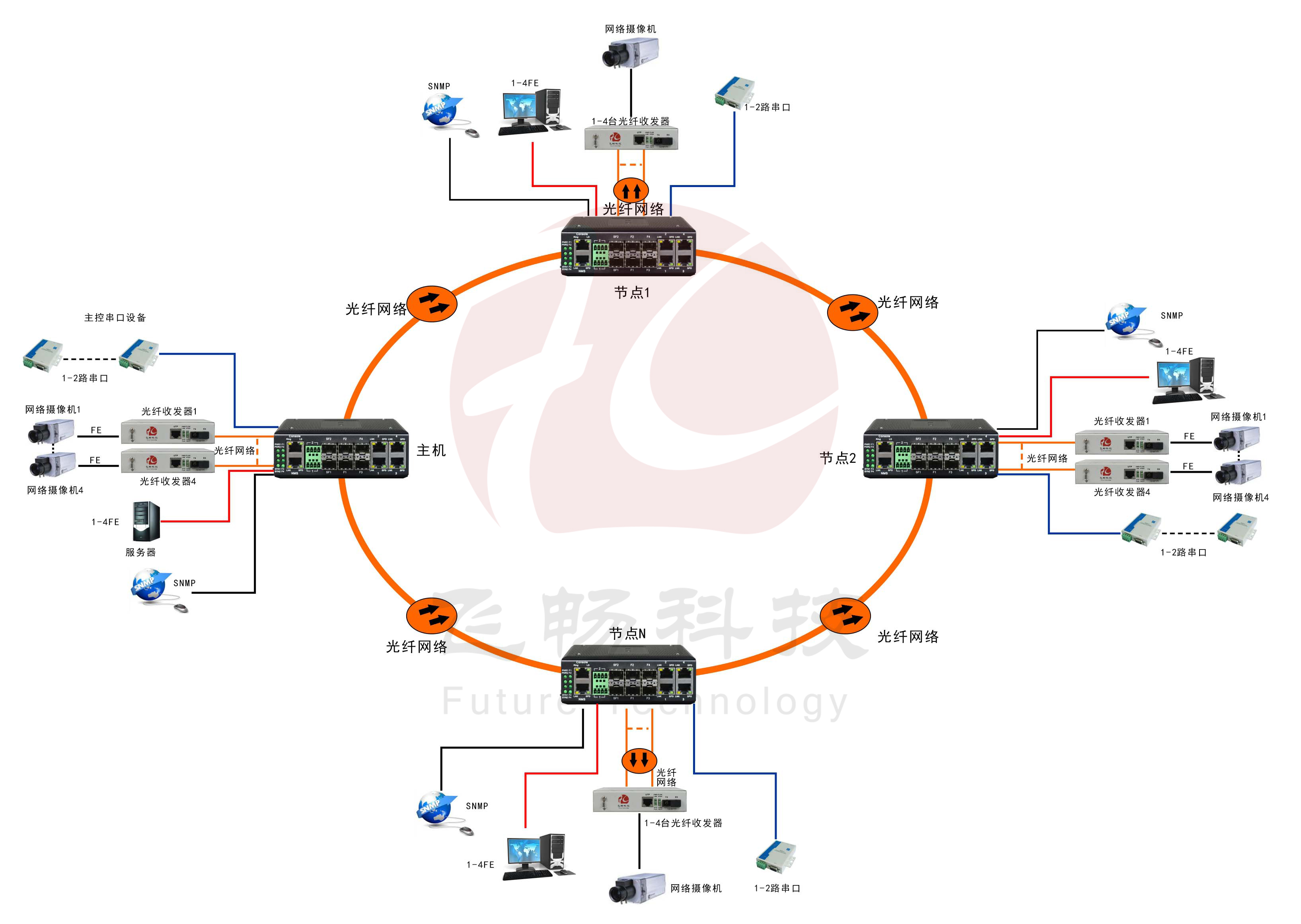

环形(Circle):应用场合:多个节点间需要提供冗余光纤链路保障总线可靠通讯时

应用方案图例四

工业轨式4百兆电+4路百兆光+2路串口 2千兆光环网交换机

本系列产品应用灵活,同时,该系列产品可采用双光口实现双纤环网冗余功能,当某处光纤故障时,系统会在20ms内重建网络链路,保障系统的正常通信,实现对总线信号传输的自愈保护功能,网络故障排除后系统会自动恢复。
