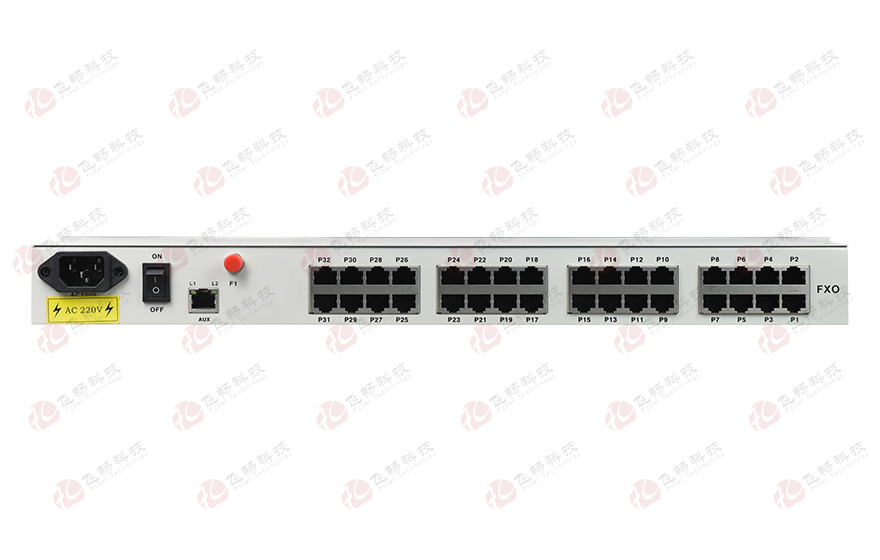

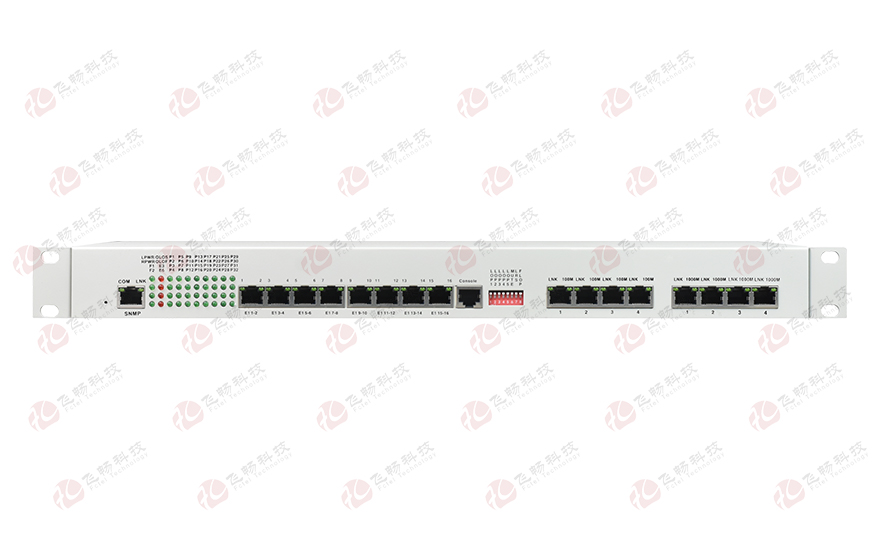

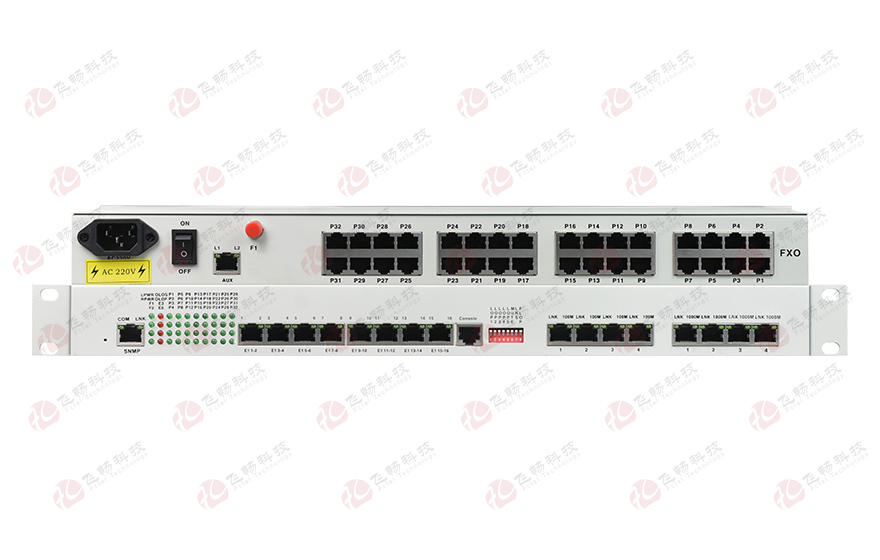

32路电话+16E1+4FE+4GE+2路数据+SNMP+console(19英寸,物理隔离)电话光端机

型号:FCP-O32E16F4pG4pR2留言

描述:在光纤上传输32路电话(FXO/FXS/2线音频)+16路E1(75欧或120欧)+4路10/100M以太网(物理隔离)+4路10/100/1000M 以太网(物理隔离)+2路RS232/422/485数据+SNMP网管+console,19英寸机架式,-48V或AC220

产品描述
       本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点光传输设备。此款产品提供32路电话接口;16路E1接口;4路百兆以太网接口,4路千兆以太网接口;4路百兆以太网,每个以太网电口都有自己独立的百兆带宽;4路千兆以太网,每一路有独立的千兆带宽,所有6路以太网总带宽为4400M,通过一根光纤传输,4路百兆以太网信号完全独立,4组千兆以太网信号也完全独立,互不干扰,互不影响,即物理隔离;1个扩展口(可扩展1~2路异步数据,如RS232/ RS485/RS422/Manchester码等,也可以是1-4路开关量);1个console接口,1个SNMP管理接口等;设备内部电路部分采用全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。
功能特点
基于自主知识产权的集成电路;
E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
一个扩展接口(AUX1/2),可以扩展1~2路异步数据,如RS232/ RS485/RS422/Manchester码等;或1~4路开关量、1~16路E1(因此,本设备E1通道最多可达16个)、1~2路语音,或二/四线音频等;
4路百兆以太网接口工作在100M全双工模式,每个以太网电口都有自己独立的百兆带宽,物理隔离;
4路千兆以太网10/100/1000M,全/半双工完全自适应,每一路有独立的1000M带宽,物理隔离;
每路以太网口支持Auto-MDIX(交叉/直连线自适应);
百兆与千兆以太网支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,可以支持最大包长9K的巨帧以太包;
32路语音接入,支持来电显示功能与反极性计费功能;
电话支持各个站点的相互放号功能;
语音口支持FXO口和FXS口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
1个SNMP管理接口;1个console接口;
光口无中继传输距离可达2~80公里多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式;
◆ DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。
技术参数
◆ 光纤部分
光纤:单纤双纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
多模850nm:-18dBm
多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
◆ E1 接口
设备接口:设备接口符合G.703建议
速   率:    2048Kb/s±50ppm
码   型:    HDB3
阻   抗:    非平衡式 75/平衡式 120
非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
抖动特性:满足G.742、G.823建议
输入口允许衰减:0~6dBm
◆ 数据接口
数据接口:RS-485/RS-232/RS-422/Manchester/TTL
数据格式:NRZ、Manchester、Bi-phase
速率: 110bps-115.200Kbps
物理接口:RJ45
◆ FXS 用户电话口/公务电话口
振铃电压:75V
振铃频率:25Hz
二线输入阻抗:600Ω(摘机)
回损:20dB
◆ FXO 中继口
振铃检测电压:35V
振铃检测频率:17Hz-60Hz
二线输入阻抗:600Ω(摘机)
回损:20 dB
◆ 10/100M以太网接口
协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:10/100M自适应,全/半双工完全自适应
MAC地址表:可以学习4096个MAC地址
物理接口:  RJ45座, 支持Auto-MDIX(交叉/直通线自适应)
◆ 10/100/1000M以太网接口
协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:10/100/1000M自适应,全/半双工完全自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座, 支持Auto-MDIX(交叉/直通线自适应)
◆ 电气和机械特性
系统电源:AC180V ~260V;DC –48V;DC +24V
功耗:≤5W
外观结构:  (长×宽×高)  485*138*45mm 机架式
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:>100,000小时
