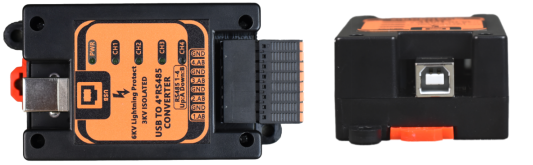

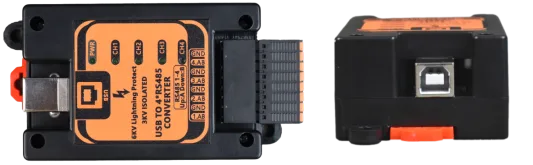

工业级 3KV隔离/6KV防雷型 USB转4路RS485转换器

型号：FC-2007次留言分享

描述：本型号FC-2007基本功能为USB转4路3KV隔离/6KV雷击防护RS485，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使

产品描述

功能特点

产品描述

本型号FC-2007基本功能为USB转4路3KV隔离/6KV雷击防护RS485，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。
有别于市售的其它同类廉价产品，本产品：
◆  工业级工作温度(-40到+85度)；
◆  串口3KV隔离(接入AC~380V不烧USB口)/6KV三级防雷防护(10/700us电流波内阻40Ω)；
◆  RS485最高速率支持到2Mbits
◆ USB内置TVS防护(±15kV-空气和±8kV-接触)；

功能特点

◆ 全速 USB 设备接口，兼容 USB v2.0。
◆仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
◆计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 硬件全内置收发缓冲区，每路串口自带10Mbps高速隔离芯片，支持通讯波特率 1200bps～2Mbps
◆ 4路RS485串口与USB接口带3KV隔离当长时间接入AC~220V或AC~380V高压时只烧RS485接口，不烧USB口及相连设备。
◆适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位。
◆ 通信线选截面积为0.5mm 以上的铜质屏蔽双绞线，最大通信距离为3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆ 最少组网站点数为 128 个，最多组网站点数由各站点的 RS485 输入阻抗决定。

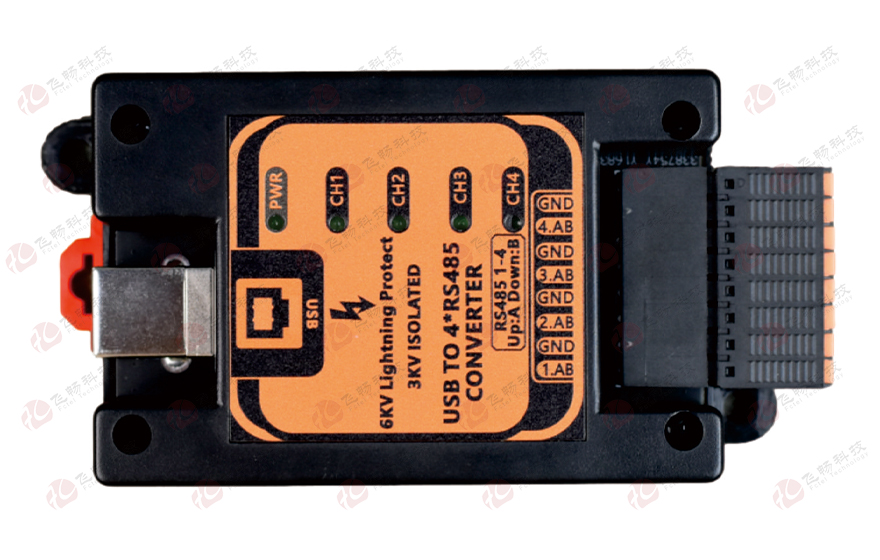

◆ 5个LED指示灯：电源灯，4路串口数据收发双色灯，方便监控状态。
◆ TYPE B USB端口，电源USB 供电，工作电流工作电流<30mA，USB接口防护：静电保护可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)。
◆ RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40Ω 标准;
◆宽温型：工作温度-40℃~ +85℃;
◆所有型号皆通过100%烤机测试;

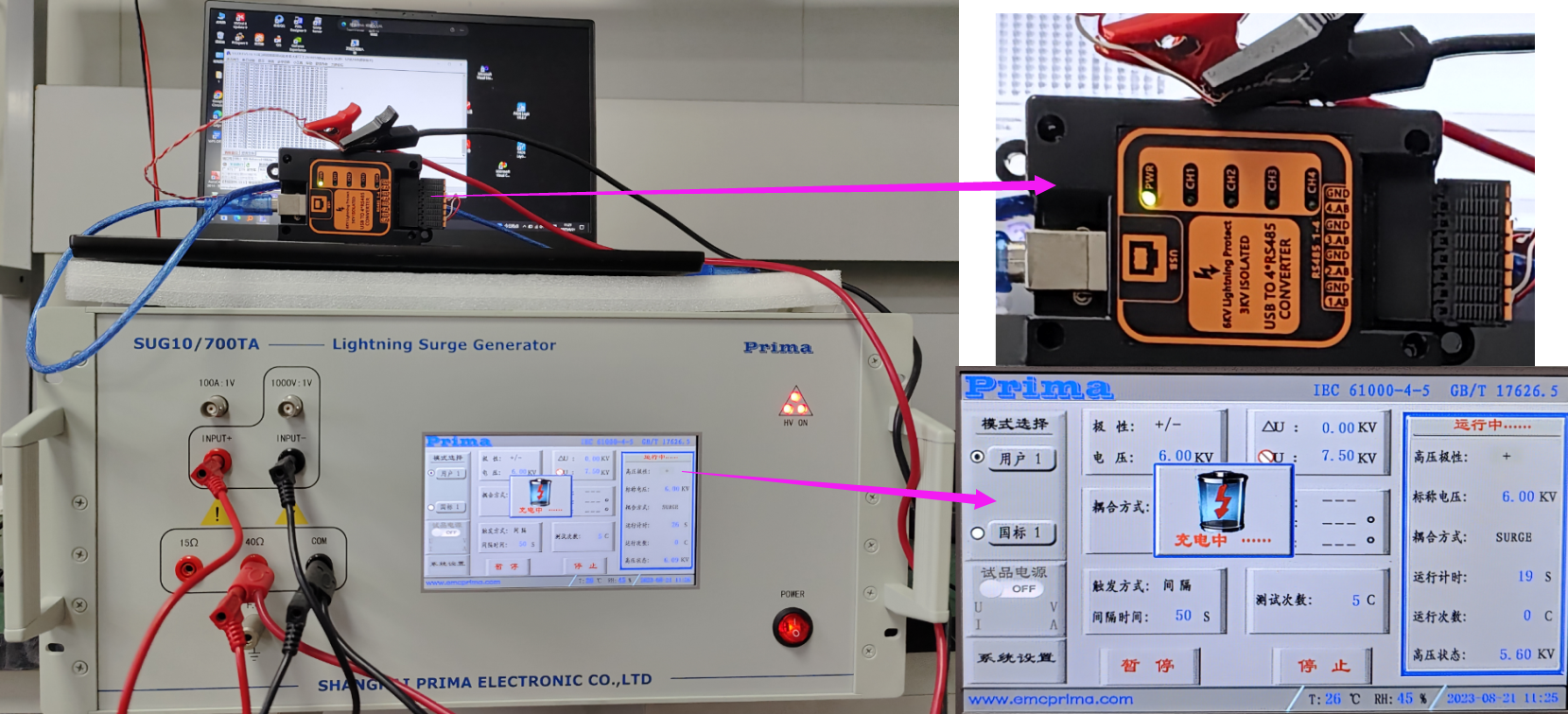

USB直接连电脑雷击测试：4*RS485接口可过：短路电流波10/700μs开路峰值电压6KV内阻40Ω的雷击测试

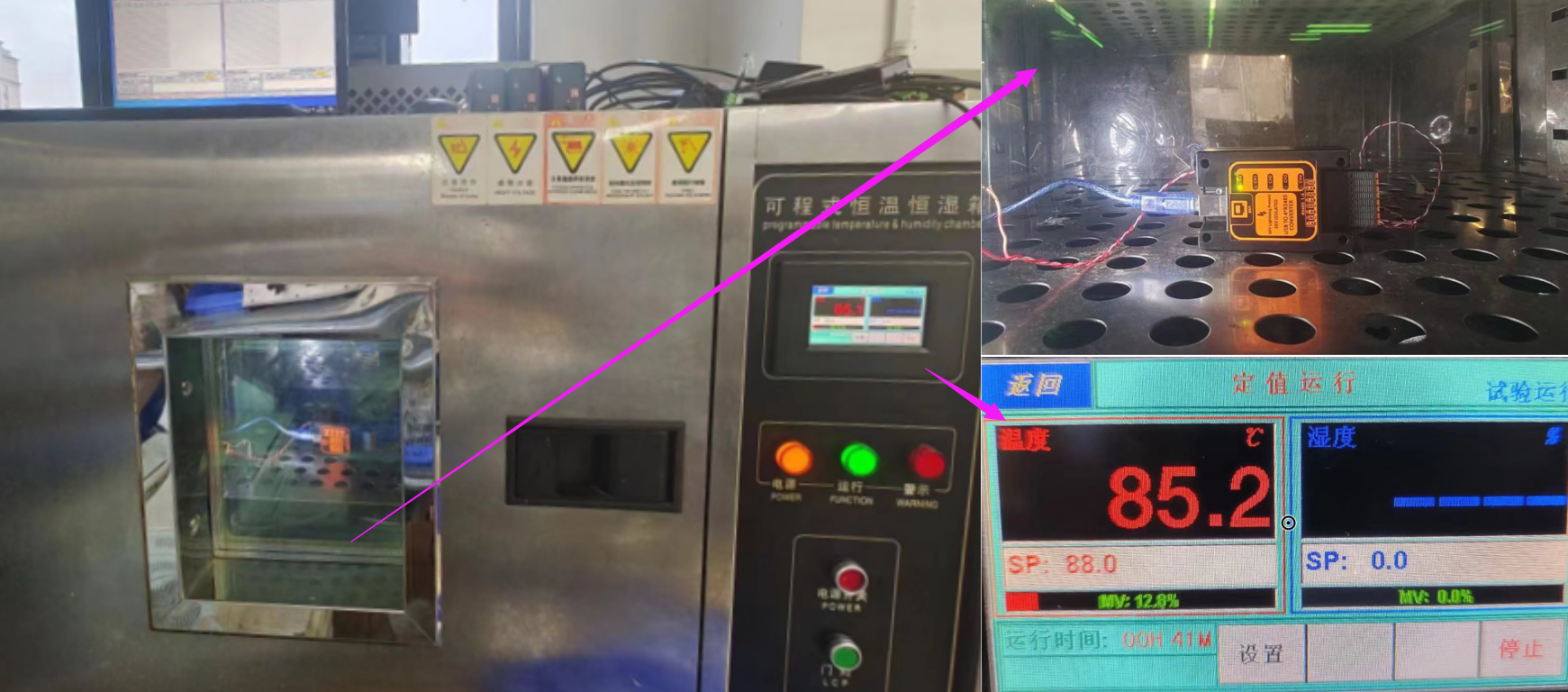

+85度高温测试：在设置成+85度的老化箱里，转换器能正常工作，不会丢包及死机

技术参数

◆  串行接口
标准
  EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口 :
RS-485 : A+，B-，GND

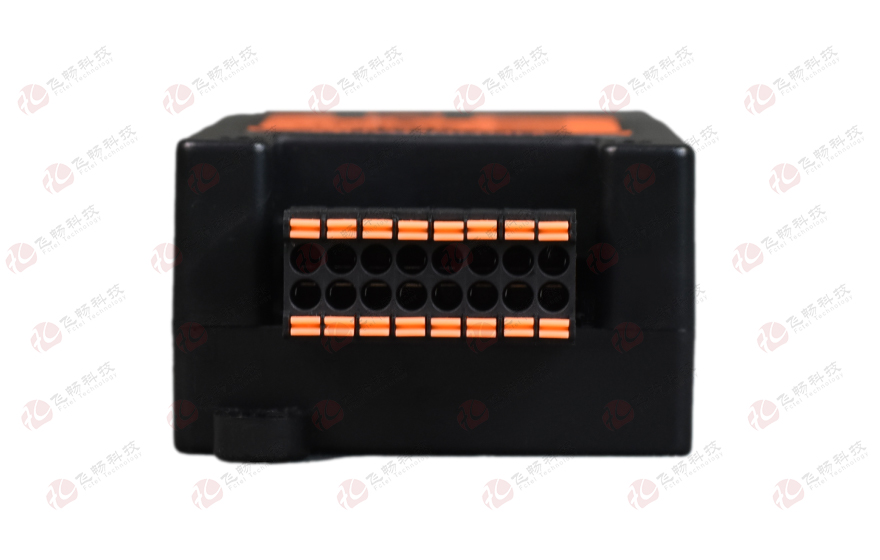

物理接口：2*8 3.5mm间距免螺丝端子
◆  USB2.0 接口
标准: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：USB TYPE B 母头
◆  环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

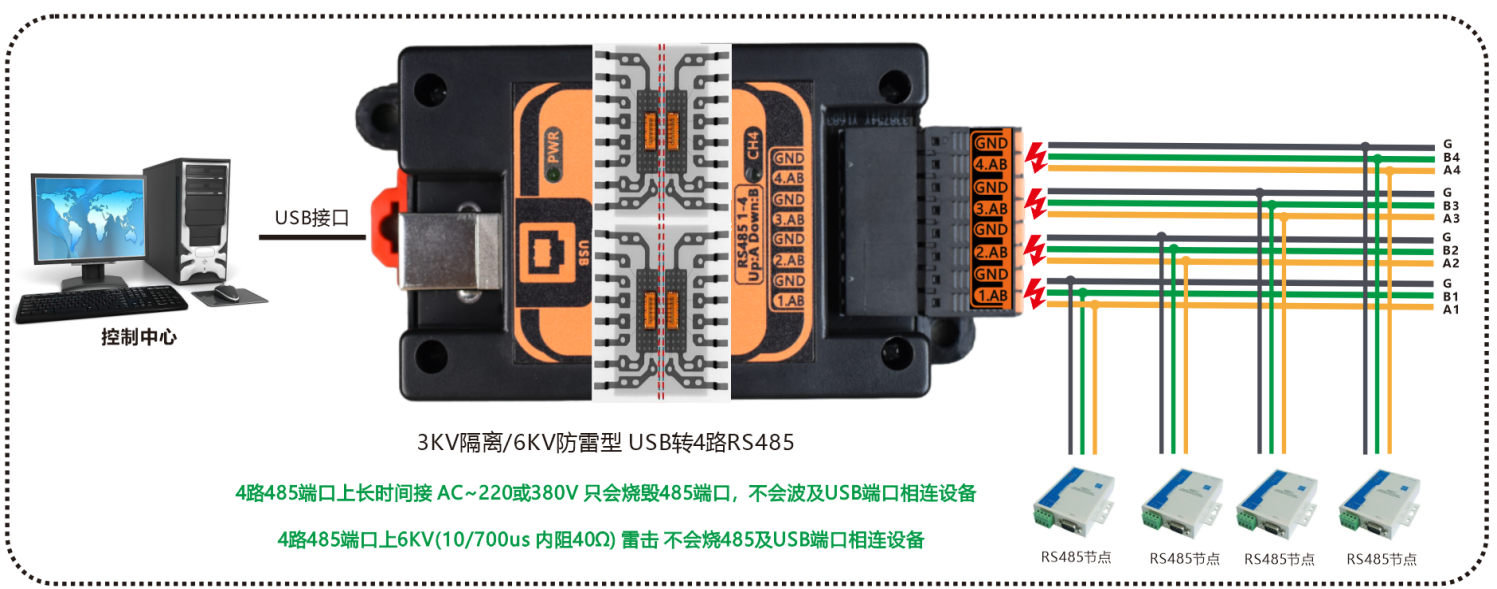

应用方案
