串口服务器Modbus测试示例

浏览次数:发布时间:2022-12-05

一:串口接从机,电口接主机
1、拨码控制串口模式为 485

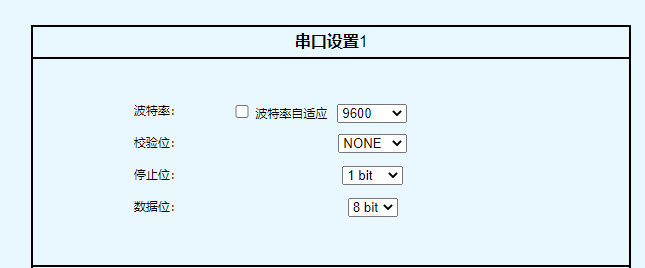

2、网页上设置串口波特率

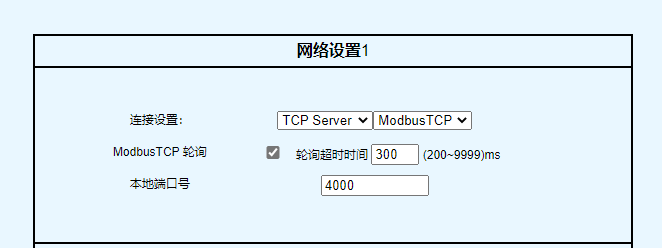

3、网页上 设置电口状态为 Tcp Server ModbusTCP

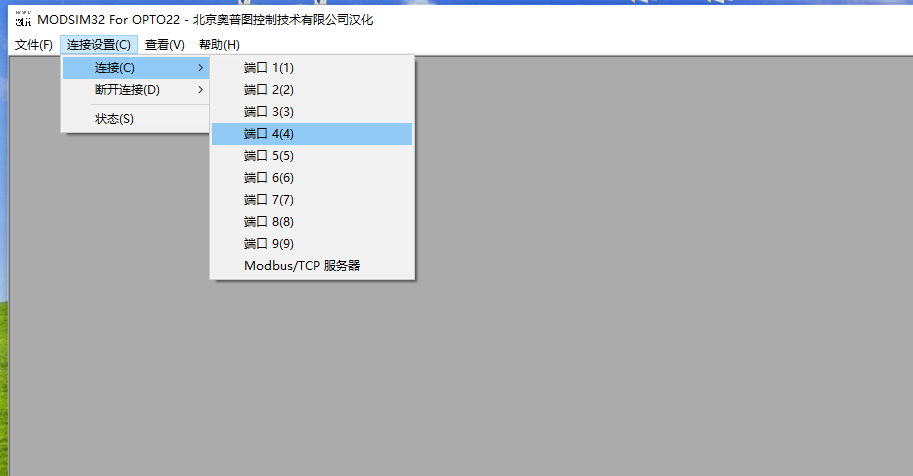

4、设备串口1接 串口转usb,电脑上打开从机模拟软件modsim,选择连接的串口号

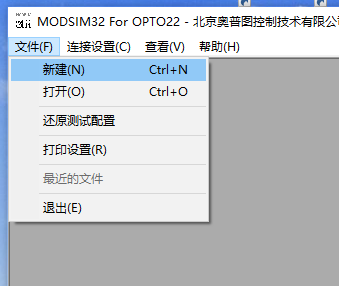

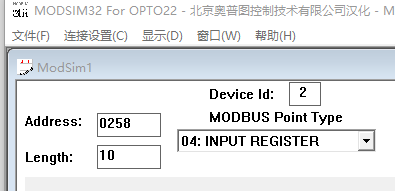

5、点击 文件 新建,创建modbus数据,如右下图设置

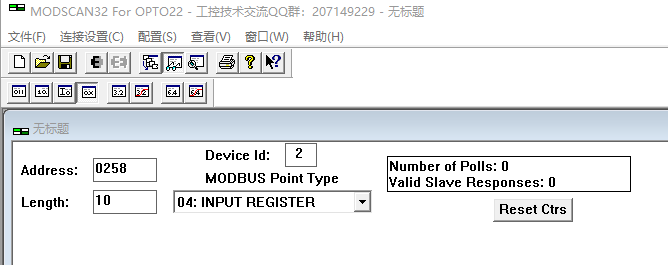

6、电脑上打开主机模拟软件modscan,modbus设置和从机一致

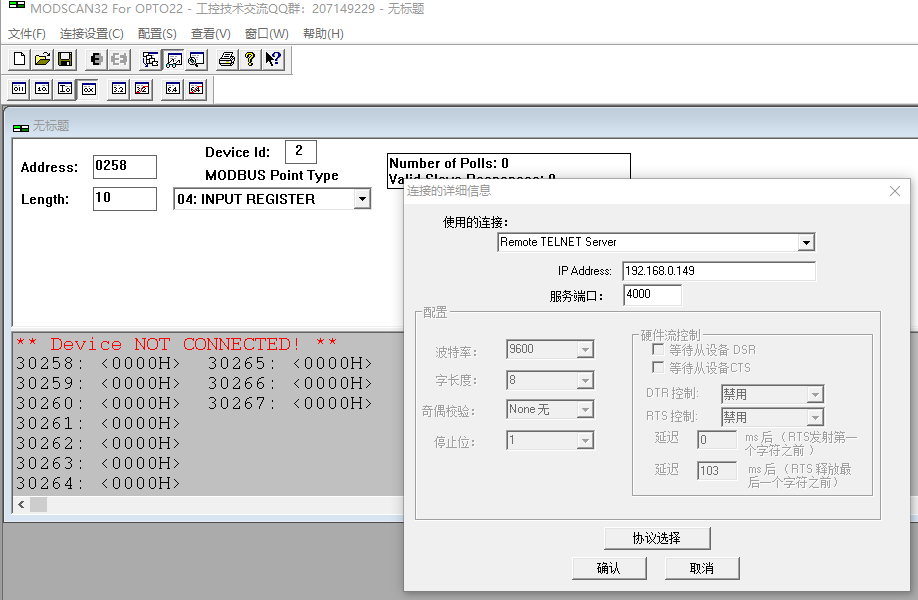

7、点击连接设置->连接
    输入ip地址和端口号, 连接设备的服务器,点击确认后,开始通信。

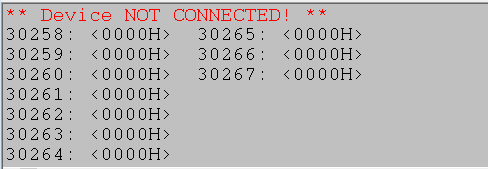

8、正常通信时,红框处的数字会同步增加,下方的数据会跟随从机的变化而改变


9、如果开启modbus轮询功能,重复步骤7,总共创建2个客户端 ,连接设备的服务器。2个客户端的数据互不干扰


二:串口接主机,电口接从机

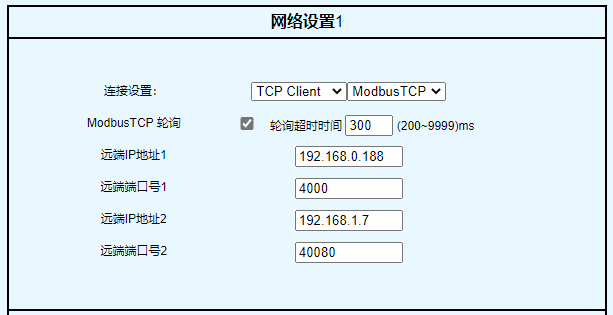

1、网页上 设置电口状态为 Tcp Client  ModbusTCP ,远端ip地址填写电脑的ip地址

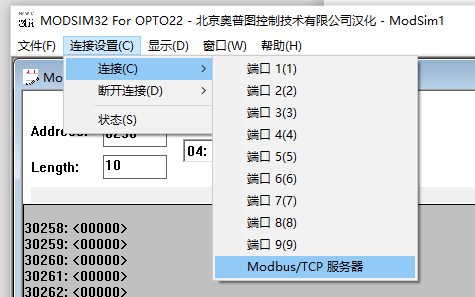

2、电脑上打开从机模拟软件modsim, 连接设置选择modbustcp服务器,端口设置和步骤1中的端口一致。

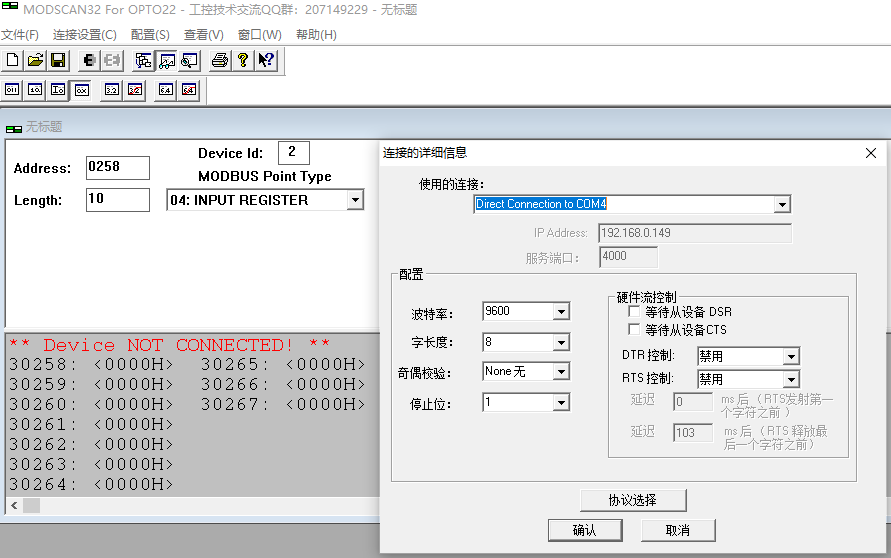

3、设备串口1接 串口转usb,电脑上打开主机模拟软件modscan,选择连接的串口号,并设置modbus 数据,点击确认,开始通信。
