二层网管交换机应用—环路检测

浏览次数:发布时间:2022-11-10

环路检测概述


网络连接或配置的错误容易导致二层网络中出现转发环路,使设备对广播、组播以及未知单播等报文重复发送,造成网络资源的浪费甚至网络瘫痪,于是环路检测孕育而生, 专门为了有效的防止环路,确保了网络的稳定与安全。


环路检测技术介绍


为了能够及时发现二层网络中的环路,以避免对整个网络造成严重影响,需要提供一种监测机制,使网络中出现环路时能及时通知用户检查网络连接和配置情况,并能够自动关闭出问题的端口以消除环路,这种机制就是环路监测机制。
当网络中出现环路时,环路监测机制通过打印日志信息(log)和发送告警信息(trap)以通知用户,同时还可根据用户事先的配置来选择是否关闭出现环路的端口。


全局配置


配置步骤

1. 在导航栏中选择[高级配置/环路检测/全局配置],进入[全局配置]界面。
2. 在全局配置界面中可以查看全局配置信息。
3. 如需修改全局配置,可在认全局配置框中修改相应配置,然后单击<应用>,如图1所示。

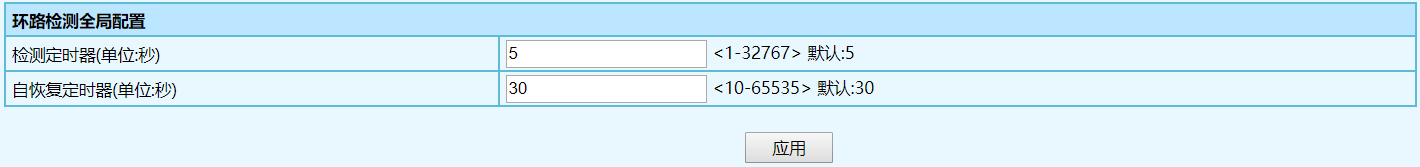

图 1环路检测全局配置界面表
                                           图 1 环路检测全局配置界面表

配置项说明

配置项 说明
检测定时器 环路检测报文发送周期,范围<1-32767>,默认5
自恢复定时器 端口自动恢复周期,范围<10-65535>,必须不小于2倍检测定时器
                                           环路检测全局配置项说明

端口配置


配置步骤

1. 在导航栏中选择[高级配置/环路检测/端口配置],进入[端口配置]页面。
2. 在端口配置页面中可以看到所有端口的环路检测配置信息和运行状态,如图 2 所示。
3. 如需修改某个端口的配置,只需单击页面中对应条目右侧的[修改]按钮,进入修改界面,如图 3 所示。修改相应的配置项。单击[应用]按钮完成修改,单击[取消]按钮取消修改。
4. 某个端口出现环路按指定的动作关闭或者阻塞端口后,如果想立即恢复可以点击页面中对应条目右侧的<立即恢复>按钮恢复端口。

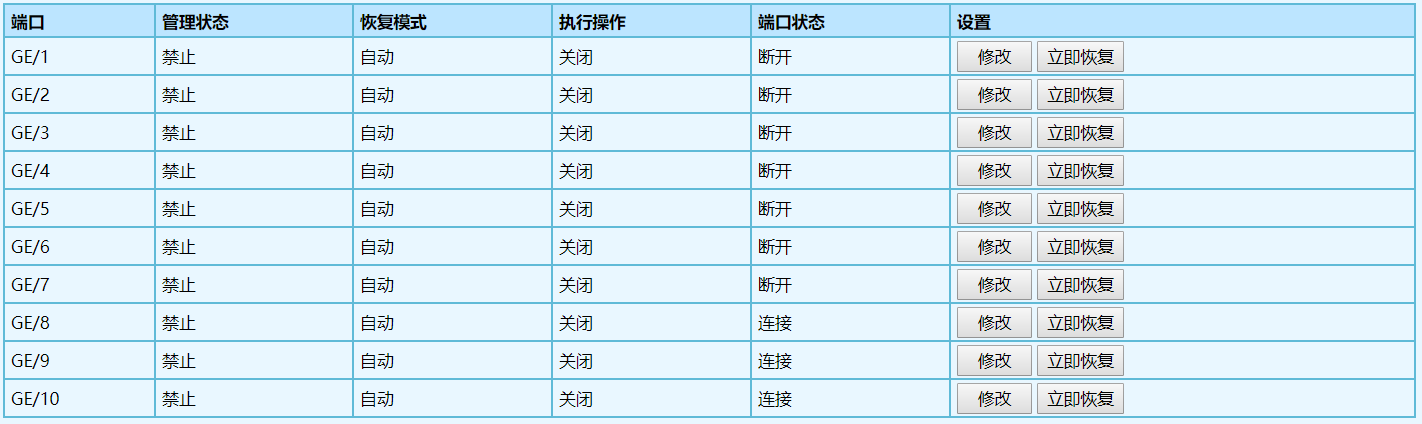

图 2 环路检测端口配置和运行状态查看界面
                                            图 2 环路检测端口配置和运行状态查看界面

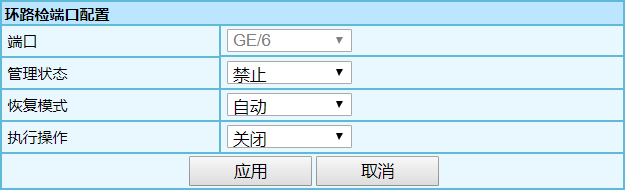

 图 3 环路检测端口配置界面
                                            图 3 环路检测端口配置界面

配置项说明

配置项 说明
管理状态
禁止:禁止环路检测功能
使能:使能环路检测功能

恢复模式
自动:出现环路以后,端口关闭或者阻塞,端口自动恢复
手动:出现环路以后,端口关闭或者阻塞,需要手动恢复端口

执行操作
关闭:出现环路后,端口关闭
阻塞:出现环路后,端口阻塞

                                           环路检测端口配置项说明


以上就是飞畅科技对二层网管交换机应用—环路检测的介绍,希望能对大家有所帮助!飞畅科技20年专业从事光端机工业交换机光纤收发器协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
