rs485转rs232串口转换器常见的故障剖析

浏览次数:发布时间:2021-06-23

       在实际应用中,rs485串口、rs232串口可能会用于同一个传输线路上,但这两个接口的电气特性不一致,数据不能从这两个串口中相互传输或是rs232串口功能不足需要额外用到rs485串口,这两种情况都可以使用rs485转换器。

rs485转rs232串口转换器的6个常见故障深度分析

       rs485转rs232串口转换器用于控制端设备和被控制端设备,主要原理是将rs485的TXD信号、RXD信号转换成rs232的平衡半双工信号,且不用接任何外来电源,只需通过232端口的3引脚窃电,7引脚请求发送电源,最后4引脚提供供电,完成信号转换后,它们就可以与外部设备形成点到点或点到多的通信网络。

rs485转rs232串口转换器的6个常见故障深度分析

        rs485转rs232串口转换器常用于工业化系统、交通系统、出勤系统、自助POS机系统等。

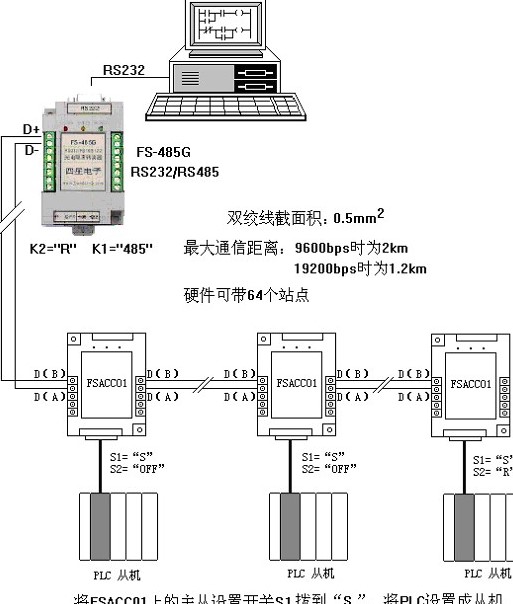

        例如一台rs485的主设备想要同时连接多台rs485的从设备就可以使用rs485串口转换器(注:这种情况下为防信号干扰,需在传输线路的终端配一个终端电阻)。

        rs485转rs232串口转换器常见的故障剖析:

        一、rs485串口、rs232串口之间仍不能传输数据
       a.传输距离过长。
       rs485转换器理论上的通信距离为1200米,在实际使用时,根据现场的环境变化、传输线路的好坏以及转换器本身的质量问题,它的实际距离也会发生相应的变化。

       如果线路的传输距离不够长时可以使用一个rs485的中继器。

       b.接口连接错误。
       rs485串口与rs232串口、转换器的传输线连接错误或传输线接反也会导致串口之间不能进行正常地通信,这时可以重新连接传输线直至串口之间能够传输数据。

       c.通信线缆选择错误。
       rs485转换器的线路传输时采用的是差模传输,这就决定了传输线要用双绞线,线缆不是双绞线时可能会造成数据传输失败。

       二、传输的数据出现缺失或乱码现象
       a.设备端口传输速率不一致。
       当两个设备的传输速率不一致时,例一个设备端口的速率为百兆全双工模式,而另一个端口的速率为自适应模式,这两个设备之间的数据传输速度就会非常的缓慢,从而造成数据缺失或乱码的现象。

       b.信号干扰。
       设备数据传输过程中会在每个信号的中点采样,但在采样时通常会受到反射信号的干扰造成数据难以采集,对于这种情况可以在线路的两端各加配一个终端电阻。

       c.使用了星型结构的连接方式。
       rs485转换器有能连接两个rs485串口的端口,这样连接起来后仿佛是手拉手的样子,这种连接方式被称为手牵手结构。
       这种结构延长了传输距离,增加了通信节点,能更方便地传输数据。
       而采用星型结构的连接方式时,中间传输过程中会出现分叉,影响了数据传输的效率,特别是在那些范围较广的环境中。

       以上就是rs485转rs232串口转换器应用以及应用故障的相关介绍,希望大家在实际操作时可以避开上面的雷区并能最大化的使用rs485串口转换器。飞畅科技,专业做电话光端机光纤收发器工业交换机协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140。
