光模块的正确安装方法和使用须知

浏览次数:发布时间:2021-04-30

       光模块(optical module)由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。简单的说,光模块的作用就是光电转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。那么,你对于光模块的安装知识了解多少呢?接下来我们就跟随飞畅科技的小编一起来看看吧!

       正确的安装方法1:光模块安装前的检查

       检查光模块的金手指外观是否明亮、齐整

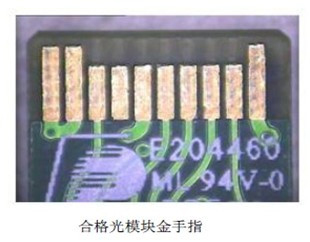

       合格光模块的金手指外观如下图:

光模块的正确安装方法和使用须知
       检查光模块的拉杆是否有破损,光模块的拉杆是否失效。

       拉杆破损的光模块拔插操作时容易引起光模块卡在交换机内。

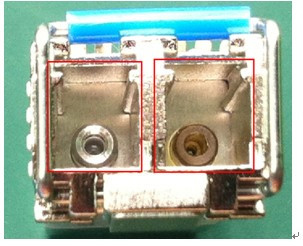

       检查光模块端面是否清洁,清洁的光模块端面是透明清晰可见的。如下图:
光模块的正确安装方法和使用须知

       正确的安装方法2:将光模块安装到设备光端口上

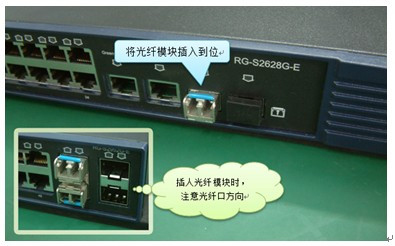

  检查光模块的朝向,如下图:
光模块的正确安装方法和使用须知

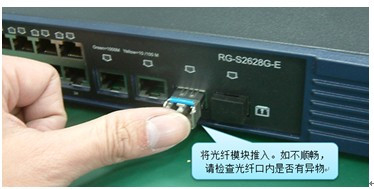

  正确安装后的效果如下图:

光模块的正确安装方法和使用须知

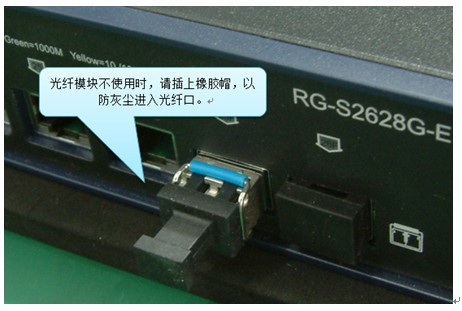

  注意!光模块安装到设备的光端口后,未进行光纤跳线前请做好防尘措施。如下图:
光模块的正确安装方法和使用须知

       正确的安装方法3:光纤跳线的安装或者拔除

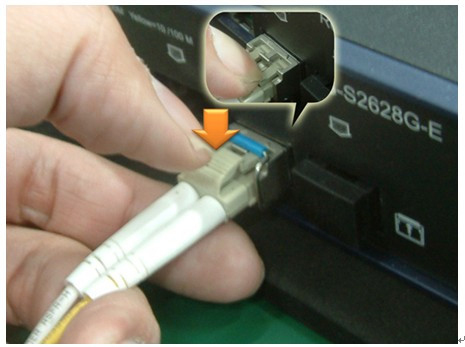

  插入光纤跳线前需要固定好模块的拉环。如下图:

光模块的正确安装方法和使用须知

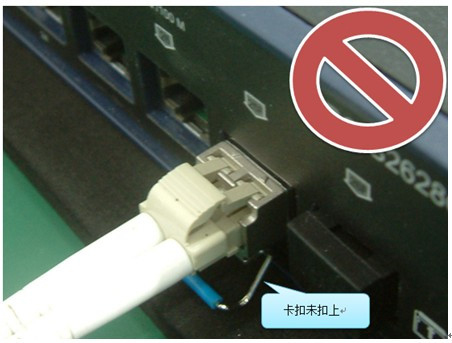

  注意!光纤跳线插入光模块前,请固定好光模块的拉杆。如下图:

光模块的正确安装方法和使用须知

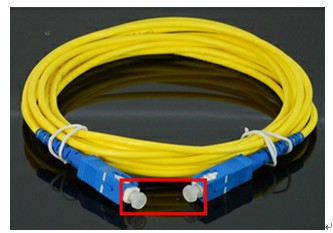

  注意!光模块在未使用时,光纤跳线必须安装防尘帽,否则在光纤跳线与光模块对接时容易导致光模块被污染。如下图:

光模块的正确安装方法和使用须知

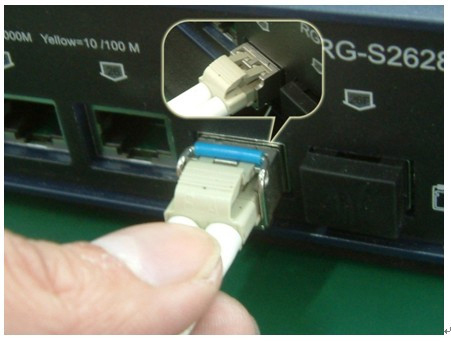

  插入光纤跳线时能够听到轻微的听到“啪”的声音或感到轻微震动。光模块插入设备后,请再拔一下光模块检查是否安装到位,若拔不出则表示安装到位。如下图:

光模块的正确安装方法和使用须知

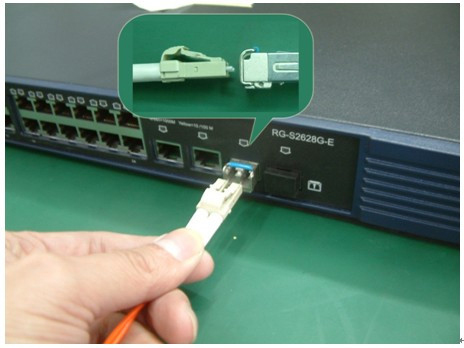

  取出光模块时,请先取下光纤跳线,再取出光模块。如下图:

光模块的正确安装方法和使用须知

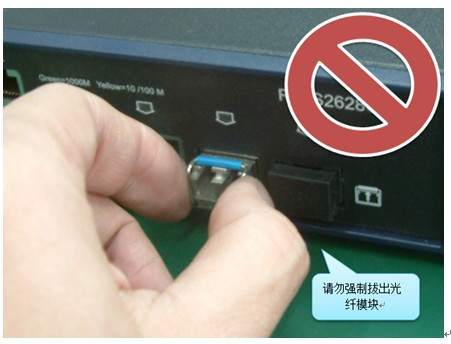

  注意!取出光模块时请先拉出拉杆,再通过拉杆取出光模块,禁止强制取出光模块。如下图:

光模块的正确安装方法和使用须知
       好了,以上内容就是飞畅科技关于光模块安装方法和使用须知的相关详细介绍,希望能对大家有所帮助!飞畅科技20年专业从事光端机工业交换机光纤收发器协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-87007140,400-0505-571。
