can总线光纤转换器,can总线转光纤安装使用说明

浏览次数:发布时间:2021-04-07

       CAN光纤转换器,是集成1路标准光纤接口(单模、多模, SC、 ST 可选)、 2 路标准 CAN 总线接口的工业级 CAN 总线转光纤转换器。CAN光纤转换器可以将 CAN 总线数据转换成光信号通过光纤来传输,接下来杭州飞畅科技的小编就来为大家介绍下CAN光纤转换器的安装说明,一起来看看吧!

       1、CAN 总线配置:

       CAN光纤转换器在使用前一般需要用户对CAN总线通信参数进行配置。

       2、配置 CAN 总线波特率1:

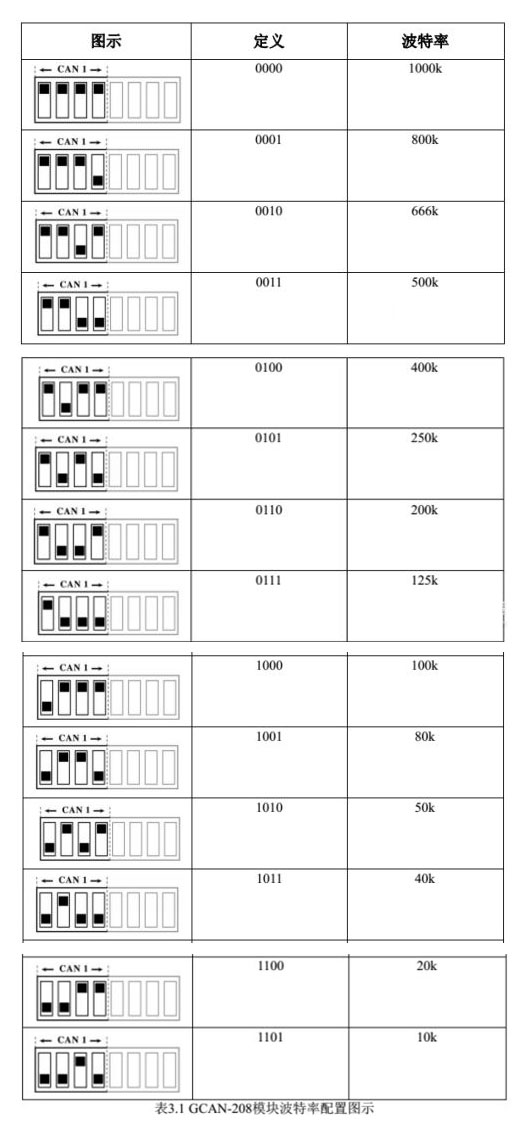

       CAN光纤转换器可以支持 10K~1000K 之间一组常用的波特率, 可以通过操作设备中的拨码开关, 对波特率进行配置。

       3、配置 CAN 总线波特率2:

       系统先不要上电, 用螺丝刀打开设备外壳,找到设备中如上图所示的拨码开关, 拨码开关的“ 1、 2、 3、 4”号可以对CAN1波特率进行配置,“ 5、 6、 7、 8”号可以对CAN2波特率进行配置。
can总线转光纤安装使用说明

       4、配置 CAN 总线终端电阻:

       光纤转can模块两条CAN通道内部均已经集成标准120Ω 终端电阻,可通过两条CAN总线接线端子之间的拨码开关选择是否接入。

       5、与光纤连接:

       CAN光纤转换器的光纤接口类型可选择SC、 ST两种接口, 传输方式可选择单模、多模两种, 用户在实际使用时只需要选择对应的光纤线即可即插即用。

       6、CAN光纤转换器与CAN连接:

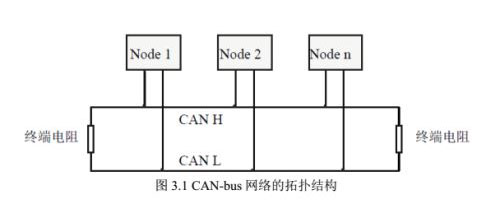

       CAN光纤转换器接入CAN总线连接方式:将CAN_H连CAN_H,CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构,总线最远的2个终端需要安装120Ω的终端电阻;如果节点数目大于2,中间节点不需要安装120Ω的终端电阻。对于分支连接,其长度不应超过3米。 CAN-bus 总线的连接见图3.1所示。
can总线转光纤安装使用说明

       7、CAN光纤转换器的系统状态指示灯:

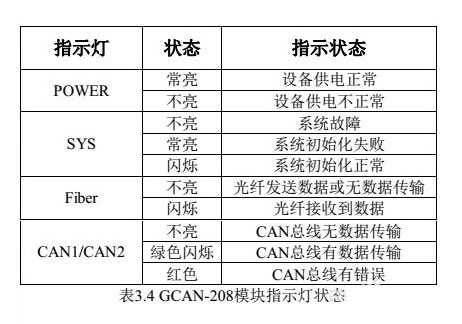

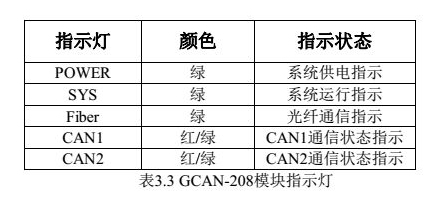

       光纤转can模块具有1个POWER指示灯用来指示系统供电情况, 1个SYS指示灯用来指示设备的运行状态,1个Fiber指示灯,用来指示光纤数据传输,2个CAN指示灯用来指示CAN总线数据传输。这5个指示灯的具体指示功能见表3.3,这5个指示灯处于各种状态的含义如表3.4所示。
can总线转光纤安装使用说明
can总线转光纤安装使用说明

       光纤转can模块上电后,系统供电灯POWER及初始化状态指示灯SYS点亮,表明设备已经供电,系统正在初始化;否则,表示系统存在电源故障或发生有严重的错误。光纤与CAN均连接正常后,当有数据在CAN与光纤之间传输时,相应的Fiber、 CAN指示灯会闪烁。

       好了,以上内容就是飞畅科技关于CAN光纤转换器安装使用说明的相关详解,希望能对大家有所帮助!飞畅科技长期致力于为客户提供光端机、工业级光纤收发器、工业以太网交换机协议转换器串口服务器等工业网络通信产品,已成为国内工业通信领域的领导品牌。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
