什么是光纤收发器?光纤收发器的两种连接方案介绍!

浏览次数:发布时间:2020-08-11

       在如今这个科技飞速发展的时代,网络变得越来越重要,而说到网络的发展和建设,那就离不开光纤的大量应用了,怎样才能在网络建设中更快更稳定的实现光信号与电信号的相互转换,是我们要考虑的一个重要问题。而光纤收发器正是解决这一问题的关键所在。那么,什么是光纤收发器呢?光纤收发器的两种连接方案你是否了解吗?接下来我们就跟随飞畅科技的小编一起来看看吧!

  一、什么是光纤收发器呢?

  有句话说的好,知己知彼,方能百战不殆!光纤收发器大家应该都不陌生,但是要说起光纤收发器到底是什么,有什么作用就不一定清清楚楚的知道了,简单来讲光纤收发器就是光电转换器,是一种将电信号和光信号进行互相转换的网络设备,能应用在以太网无法覆盖或者光纤无法传输到的网络环境中,例如大型公司的光纤宽带业务、网络监控等,其中网络监控就是用的比较多的了。

  光纤收发器基本的构造就是由光电介质转换芯片、光信号接口(光模块)和电信号接口(RJ45)组成,在物理层工作时,光纤收发器的主要作用是为RJ45电信号以及为光信号(光模块)提供接口,实现电-光、光-电信号的转换以及物理层的各种编码。在数据链路层工作时,光纤收发器的主要作用是实现数据包的打包与解压,数据包MAC格式化,初步差错检测(CRC)等。

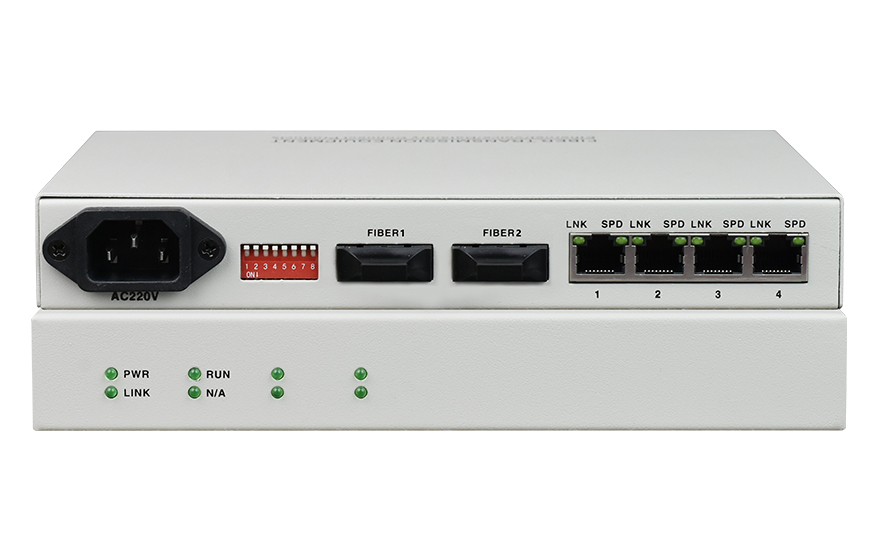

什么是光纤收发器?

  二、光纤收发器的两种连接方案你了解吗?

  根据光纤收发器功能性的不同将其分为POE光纤收发器和以太网光纤收发器(包含网管型、非网管型以及迷你型光纤收发器)。POE光纤收发器不仅可以进行光电信号之间相互转换,同时它具备供电功能,可为监控摄像头等设备供电,非常的方便。而以太网光纤收发器则只能单纯进行光电信号相互转换功能。由于POE光纤收发器和以太网光纤收发器的功能有所区别,那么在使用上就会有所区别,两种光纤收发器怎么用呢?具体如下:

  1、先来介绍一下POE光纤收发器:

  当我们在布置网络监控系统时,可以直接利用POE光纤收发器为网络摄像头、WIFI等供电,是一种经济实惠的网络布线解决方案。那么POE光纤收发器怎么用?具体如下:

  首先,将两个SFP光模块分别插入POE光纤收发器的光接口和千兆交换机的SFP端口上,然后利用光纤跳线将其连接起来;
  其次,使用网络跳线连接网络摄像头和POE光纤收发器的电接口(RJ45);
  最后,使用网络跳线将交换机与网络硬盘录像机、网络硬盘录像机和主机连接起来即可。
  通电之后,POE光纤收发器的灯亮则表示连接成功。

  2、然后是以太网光纤收发器

  当我们在布置大型网络时,由于网线的传输距离有限(网线大传输距离在100m),一般都会选择中继设备或者光纤跳线来完成布线,而在使用光纤跳线时一般都会用到光纤收发器,那么光纤收发器怎么用?如何接入网呢?在光纤收发器接入网时:

       首先要将光缆从室外引进室内,将光缆的缆芯与尾纤进行熔接,然后将熔接好的光纤放置ODF光纤配线架里的光纤熔接盘中,再利用耦合器将其与光纤跳线连接;
  其次,将SFP光模块插入光纤收发器的光接口上,再使用光纤跳线将光纤收发器连接起来;
  最后,使用网络跳线将光纤收发器与交换机连接。
  通电之后,以太网光纤收发器的灯亮则表示连接成功。

       好了,以上内容就是飞畅科技关于什么是光纤收发器?光纤收发器的两种连接方案的相关详细介绍,希望能对大家有所帮助!飞畅科技20年专业从事光端机工业级交换机、光纤收发器、协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
