光纤收发器指示灯介绍

浏览次数:发布时间:2020-05-29

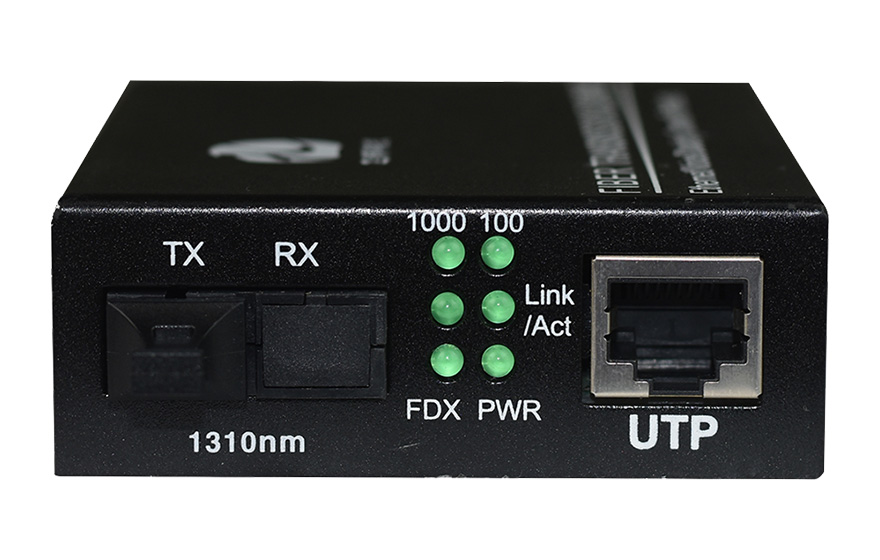

       光纤收发器有6个LED指示灯,它们显示了收发器的工作状态,根据LED所示,就能判断出收发器是否工作正常和可能有什么问题,从而能帮助找出故障。它们的作用分别如下所述:

       FX 100:灯亮表示光纤传输速率为100Mbps;

       TX 100:灯亮表示双绞线传输速率为100Mbps ;

       FX Link/Act:灯长亮表示光纤链路连接正确;灯闪亮表示光纤中有数据在传输 ;

       TX Link/Act:灯长亮表示双绞线链路连接确;灯闪亮表示双绞线中有数据在传输 ;

       FDX:灯亮表示光纤以全双工方式传输数据 ;灯不亮表示双绞线传输速率为10Mbps ;

       PWR:灯亮表示DC5V电源工作正常。

光纤收发器指示灯
       光纤收发器指示灯说明的故障诊断帮助:

       a、如光纤收发器的光口(FX)指示灯不亮,请确定光纤链路是否交叉链接?光纤跳线一头是平行方式连接;另一头是交叉方式连接。

       b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮,则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏,因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

       c、双绞线(TP)指示灯不亮,请确定双绞线连线是否有错或连接有误?请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

       好了,以上内容就是飞畅科技关于光纤收发器指示灯的相关详细介绍,希望能对你有所帮助!飞畅科技,专业做光端机、光纤收发器、工业交换机协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
