光纤收发器的连接及指示灯问题说明

浏览次数:发布时间:2020-05-19

      光线收发器在使用的过程中会遇到一些常见的故障,在遇到这些故障时,我们该如何解决呢?下面就随飞畅科技的小编详细了解一下光纤收发器的了解及光纤收发器指示灯的含义和故障诊断方法。感兴趣的朋友就一起来详细了解下吧!

一、光纤收发器的连接
在使用光纤收发器连接不同的设备时,必须注意使用的端口不同。
1、光纤收发器到100BASE-TX设备(交换机,集线器)的连接:
确认双绞线的长度最长不超过100米;
连接双绞线的一端到光纤收发器的RJ-45口(Uplink口),另一端到100BASE-TX设(交换机,集线器)的 RJ- 45口(普通口)。

2、光纤收发器到100BASE-TX设备(网卡)的连接:
确认双绞线的长度最长不超过100米;
连接双绞线的一端到光纤收发器的RJ-45口(100BASE-TX口),另一端到网卡的RJ-45口。

3、光纤收发器到100BASE-FX的连接:
确认光纤长度没有超出设备能提供的距离范围;
光纤的一端连光纤收发器的SC/FC/ST接头,另一端连接100BASE-FX设备的SC/ST接头。

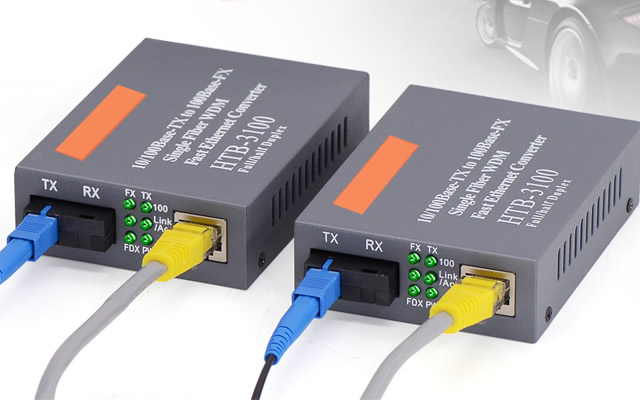

光纤收发器的连接及指示灯问题说明
二、光纤收发器的指示灯问题说明:
a、SUN TELCOM:
TXL:电口连接状态;
RX:光口接收状态 ;
SPD:电口工作速度;
FXL:光口连接状态;
FDX:电口双工状态;
PWR:电源指示邓
b、NETLINK:
PWR:灯亮表示DC5V电源工作正常;
FX 100:Lit for fiber 100Mbps operation
灯亮表示光纤传输速率为100Mbps;
FX Link/Act:Lit when fiber connection is good ;Blinks when fiber data is present;
灯长亮表示光纤链路连接正确;灯闪亮表示光纤中有数据在传输;
FDX:Lin when full-duplex mode is enabled.Blinks when collision is present;
灯亮表示光纤以全双工方式传输数据;
TX 100:灯亮表示双绞线传输速率为100Mbps ,灯不亮表示双绞线传输速率为10Mbps;
TX Link/Act:灯长亮表示双绞线链路连接确;灯闪亮表示双绞线中有数据在传输。

三、光纤收发器指示灯故障诊断
a、如收发器的光口(FX)指示灯不亮,请确定光纤链路是否交叉链接?光纤跳线一头是平行方式连接;另一头是交叉方式连接。
b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮,则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏,因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。
c、双绞线(TP)指示灯不亮,请确定双绞线连线是否有错或连接有误?请用通断测试仪检测;(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)
d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接 交换机的连接线是交叉线;
e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是 交叉线方式。

光纤收发器的FX灯亮说明你的光纤链路是正常的,TX灯不亮说明是你的网线没有接好呀!(俗称电口、RJ45或是以太网口),两端都是这样。

       好了,以上内容就是飞畅科技关于光纤收发器的连接及指示灯问题说明的相关详细介绍,希望能对大家了解光纤收发器有所帮助!飞畅科技,专业做光纤收发器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
