交换机的端口结构及端口类型介绍

浏览次数:发布时间:2020-05-13

       交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的物理网段(注:非IP网段),连接在其上的网络设备独自享有全部的带宽,无须同其他设备竞争使用。那么,你对于交换机的端口结构及端口类型是否了解了,接下来我们就跟随飞畅科技的小编一起来详细了解下吧!

       一、交换机的端口结构
       如果按交换机的端口结构来分,交换机大致可分为:固定端口交换机和模块化交换机两种不同的结构。其实还有一种是两者兼顾,那就是在提供基本固定端口的基础之上再配备一定的扩展插槽或模块。

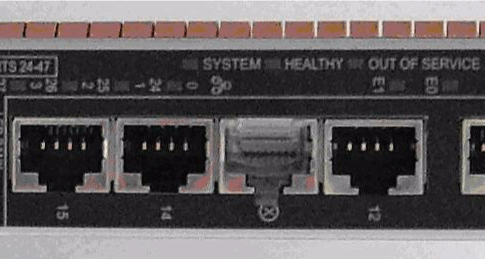

       1、固定端口交换机
       固定端口顾名思义就是它所带有的端口是固定的,如果是8端口的,就只能有8个端口,再不能添加。16个端口也就只能有16个端口,不能再扩展。目前这种固定端口的交换机比较常见,端口数量没有明确的规定,一般的端口标准是8端口、16端口和24端口。非标准的端口数主要有:4端口,5端口、10端口、12端口、20端口、22端口和32端口等。
交换机的端口结构及端口类型介绍
       固定端口交换机虽然相对来说价格便宜一些,但由于它只能提供有限的端口和固定类型的接口,因此,无论从可连接的用户数量上,还是从可使用的传输介质上来讲都具有一定的局限性,但这种交换机在工作组中应用较多,一般适用于小型网络、桌面交换环境。

       固定端口交换机因其安装架构又分为桌面式交换机和机架式交换机。与集线器相同,机架式交换机更易于管理,更适用于较大规模的网络,它的结构尽寸要符合19英寸国际标准,它是用来与其它交换设备或者是路由器、服务器等集中安装在一个机柜中。而桌面式交换机,由于只能提供少量端口且不能安装于机柜内,所以,通常只用于小型网络。

       2、模块化交换机
       模块化交换机虽然在价格上要贵很多,但拥有更大的灵活性和可扩充性,用户可任意选择不同数量、不同速率和不同接口类型的模块,以适应千变万化的网络需求。而且,模块化交换机大都有很强的容错能力,支持交换模块的冗余备份,并且往往拥有可热插拔的双电源,以保证交换机的电力供应。在选择交换机时,应按照需要和经费综合考虑选择模块化或固定方式。一般来说,企业级交换机应考虑其扩充性、兼容性和排错性,因此,应当选用模块化交换机;而骨干交换机和工作组交换机则由于任务较为单一,故可采用简单明了的固定式交换机。

       二、交换机的端口类型
       交换机端口类型是指交换机上的端口是以太网、令牌环、FDDI还是ATM等类型,一般来说固定端口交换机只有单一类型的端口,适合中小企业或个人用户使用,而模块化交换机由于可以有不同介质类型的模块可供选择,故端口类型更为丰富,这类交换机适合部门级以上级别用户选择。
交换机的端口结构及端口类型介绍

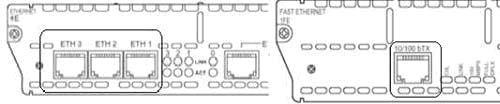

       快速以太网交换机端口类型一般包括10Base-T、100Base-TX、100Base-FX,其中10Base-T和100Base-TX一般是由10M/100M自适应端口提供,即通常我们所讲的RJ-45端口。如下图左图所示为10Base-T 网RJ-45端口,而右图所示的为10/100Base-TX网RJ-45端口。其实这两种RJ-45端口仅就端口本身而言是完全一样的,但端口中对应的网络电路结构是不同的,所以也不能随便接。
交换机的端口结构及端口类型介绍

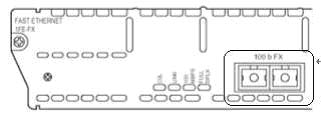

       像FDDI等高性能交换机还提供100BASE-FX、千兆FL光纤接口。这种接口就是我们平时所说的SC端口,它是用于与光纤的连接如图所示。

       好了,以上就是飞畅科技关于交换机的端口结构及端口类型的相关详细介绍,希望能对大家有所帮助!飞畅科技20年专业从事光端机工业级交换机光纤收发器协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
