简析PDH光端机的原理,PDH光端机的作用优点及应用介绍!

浏览次数:发布时间:2020-04-29

       随着通信技术的不断发展,自从有了PDH光端机这个新的设备,在信息的传输方面真的便利了我们很多,不过,对于这个新的装备PDH光端机,估计大多数小伙伴都不太了解吧,那么为了让大家跟上时代的步伐,接下来飞畅科技的小编来为大家详细的介绍下PDH光端机以及它的作用及其特点,想要了解的小伙伴们就一起来看看吧!

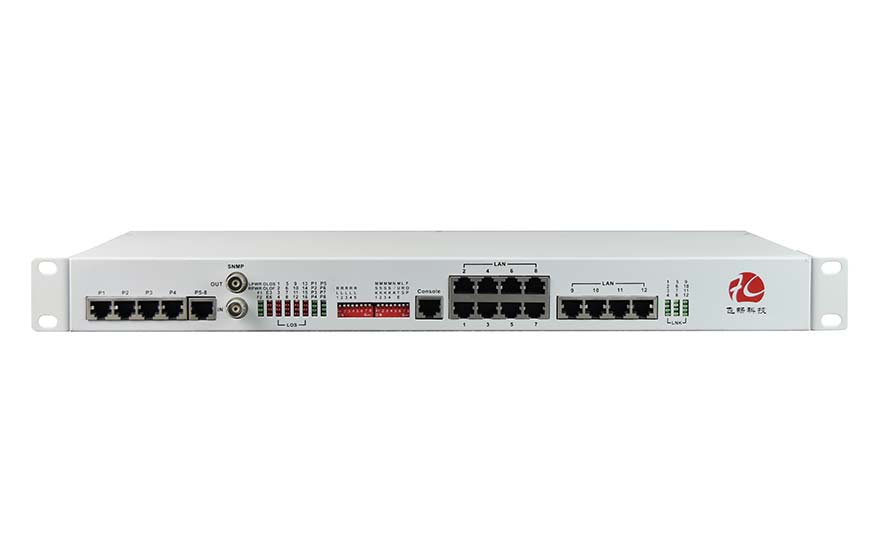

       PDH光端机简介
       PDH光端机设备是是以超集成电路为核心构成的120路光电合一传输设备,一般是成对应用,也叫点到点应用,容量一般为4E1,8E1,16E1;支持4、8、12或16路E1接口和2路100M以太网接口,适用于小容量交换机组网、用户环路网,移动通信(基站)、专网、DDN网等。可提供集中机框结构维护简单,开电即用,同时提供完整的网络管理作用
PDH光端机的原理
       PDH网络光端机采用自主知识产权的集成电路,应用时分复用技术,数字锁相和时钟提取技术、抗干扰的2M接口技术,特别适合可靠性要求高,辅助功能要求齐全的场合。pdh光端机pdh光端机如:移动、联通、电信、电力、、军队、公路、航空等专用通讯网。硬件部分采用了FPGA,集编码、解码、信息插入、告警切换于一体,使电路变得简单,从而提高了整机的可靠性。

       PDH光端机的原理
       不同种类光端机原理都是一样的,光端机由发射端和接收端构成。发射端将用户端的模拟信号通过放大、A/D转换、复用等处理,最后通过电/光转换把电信号转换成可经光纤传输的光信号由光纤传输到接收端。在接收端则进行相反的处理,先经过光/电转换把接收的光信号还原为电信号,电信号解复用,再通过D/A及放大滤波送给客户端。

       PDH光端机的主要作用
       1、提供8路E1业务口,全数字时钟恢复和平滑锁相技术;
       2、提供RS232网管接口,支持统-一-网管;
       3、提供RS485网管级联接口,多台设备可通过同一终端网管;
       4、双电源供电,互为热备份,可选AC220V,DC48V等;
       5、提供完善的本端/对端告警监控,三色灯指示;
       6、支持本端/远端E1伎路环回;
       7、提供透明RS232数据通道,速率为300-19.2Kbit/s自适应。

       PDH光端机的优点
       1、统一的比特率,统一的接口标准,为不同厂家设备间的互联提供了可能。
       2、网络管理能力大大加强。
       3、提出了自愈网的新概念。用SDH设备组成的带有自愈保护能力的环网形式,可以在传输媒体主信号被切断时,自动通过自愈网恢复正常通信。
       4、采用字节复接技术,使网络中上下支路信号变得十分简单。

       PDH光端机设备特点
       1.提供4、8、12或16路E1数字接口,阻抗75Ω/120Ω可选;
       2.选用高可性的CC3,C同轴连接器,保证线路连接的可靠稳定;
       3.提供2路100M以太网接口;
       4.提供一个公务电话接口(可选配);
       5.采用芯片,电路简单,功耗低,可靠性高;
       6.结构特别小天窗设计,方便用户维护管理;
       7.紧凑型或标准1U机框设计,体积小,重量轻,工作稳定可靠,安装方便。

       PDH光端机的应用
       PDH光端机应用时分复用技术,将E1信号混合编码后在一对光纤上传输。使用该芯片设计的产品采用单板设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

       在以往的电信网中,多使用PDH设备。这种系列对传统的点到点通信有较好的适应性。而随着数字通信的迅速发展,点到点的直接传输越来越少,而大部分数字传输都要经过转接,因而PDH系列便不能适台现代电信业务开发的需要,以及现代化电信网管理的需要。SDH就是适应这种新的需要而出现的传输体系。

       最早提出SDH概念的是美国贝尔通信研究所,称为光同步网络(SONET)。它是高速、大容量光纤传输技术和高度灵活、又便于管理控制的智能网技术的有机结合。最初的目的是在光路上实现标准化,便于不同厂家的产品能在光路上互通,从而提高网络的灵活性。

       好了,以上内容就是飞畅科技为大家整理介绍的PDH光端机的作用以及它的特点的相关知识,希望能对大家有所帮助!飞畅科技20年专业从事光端机、工业级交换机光纤收发器协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
